带内部结构展示的涡轮喷气发动机三维设计

项目分类:3D模型 发布时间:2021-08-28 ID:244933
  • 带内部结构展示的涡轮喷气发动机三维设计
  • 带内部结构展示的涡轮喷气发动机三维设计
  • 带内部结构展示的涡轮喷气发动机三维设计
  • 带内部结构展示的涡轮喷气发动机三维设计
  • 带内部结构展示的涡轮喷气发动机三维设计
  • 带内部结构展示的涡轮喷气发动机三维设计
  • 带内部结构展示的涡轮喷气发动机三维设计
  • 带内部结构展示的涡轮喷气发动机三维设计
  • 带内部结构展示的涡轮喷气发动机三维设计
  • 带内部结构展示的涡轮喷气发动机三维设计
  • 带内部结构展示的涡轮喷气发动机三维设计
  • 带内部结构展示的涡轮喷气发动机三维设计
  • 带内部结构展示的涡轮喷气发动机三维设计
  • 带内部结构展示的涡轮喷气发动机三维设计
  • 带内部结构展示的涡轮喷气发动机三维设计
  • 带内部结构展示的涡轮喷气发动机三维设计
  • 带内部结构展示的涡轮喷气发动机三维设计
  • 带内部结构展示的涡轮喷气发动机三维设计
  • 带内部结构展示的涡轮喷气发动机三维设计

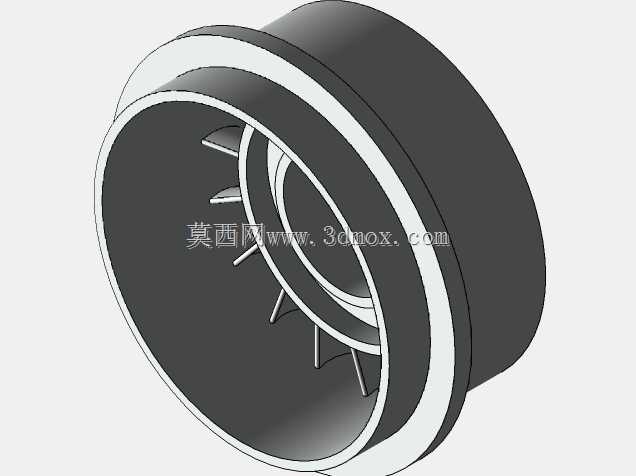

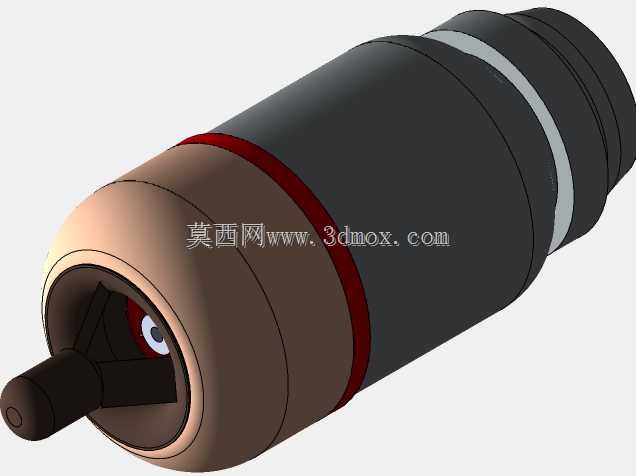

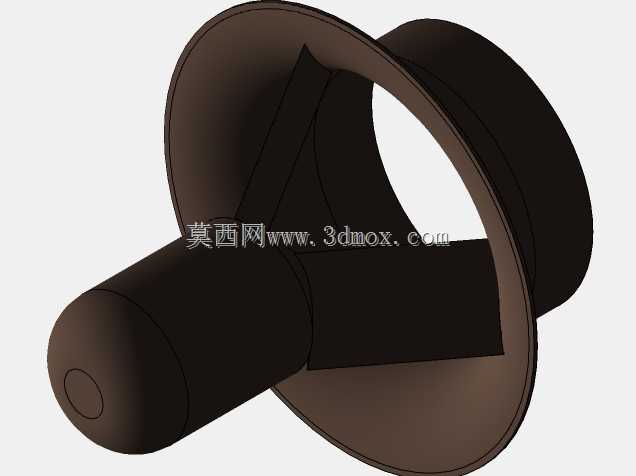

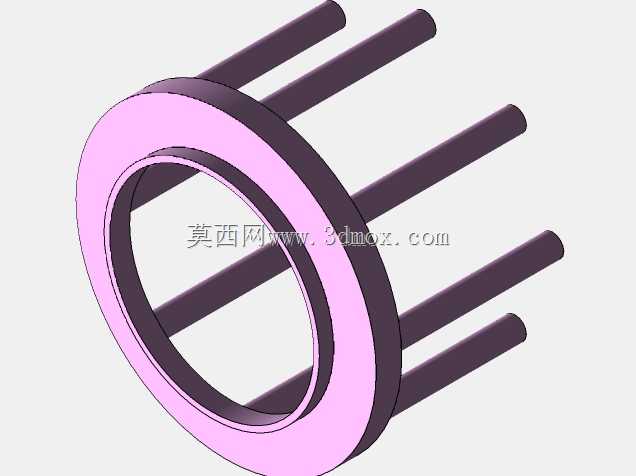

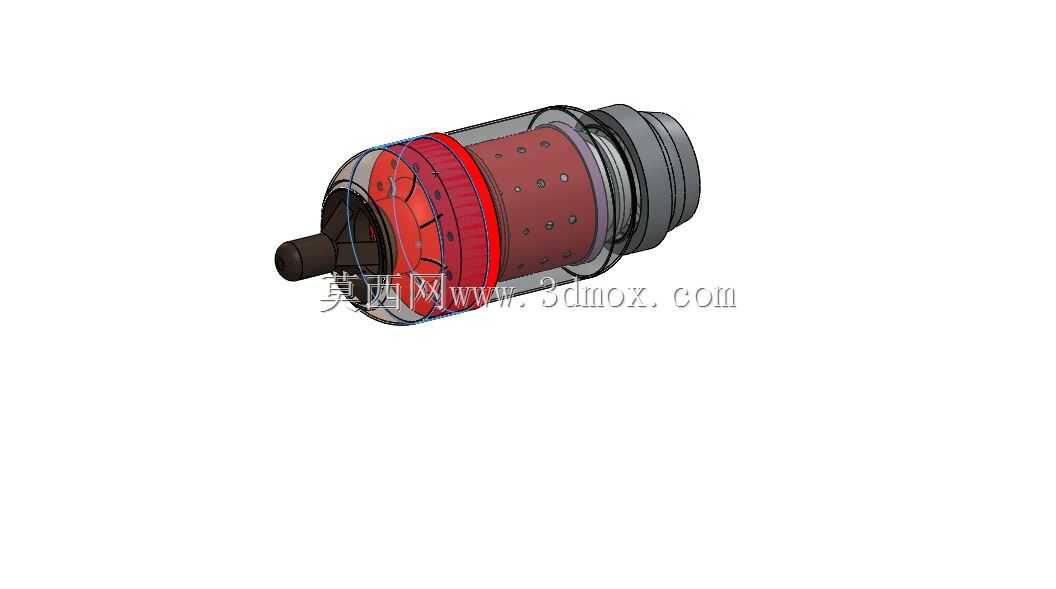

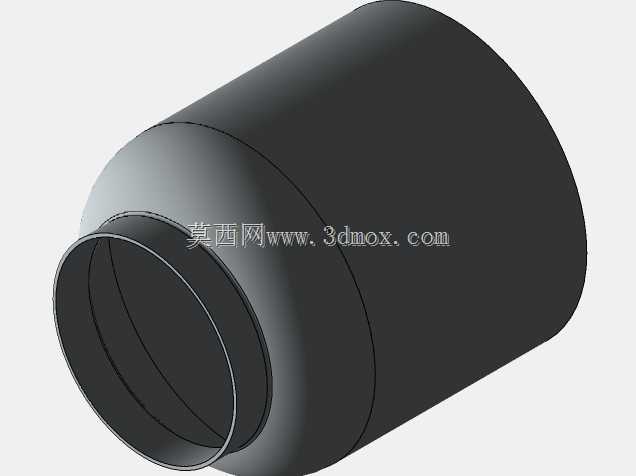

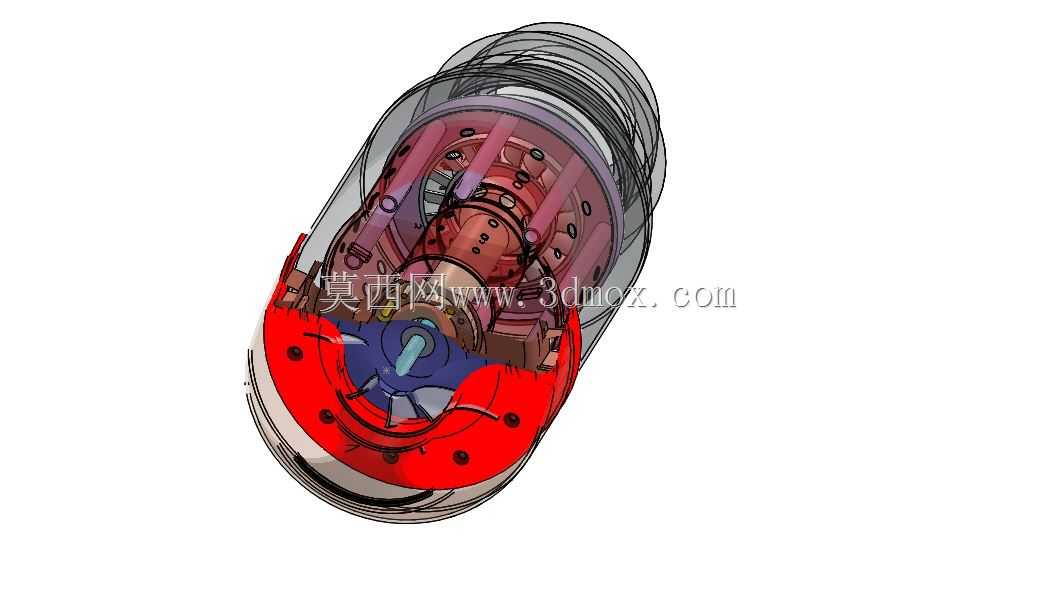

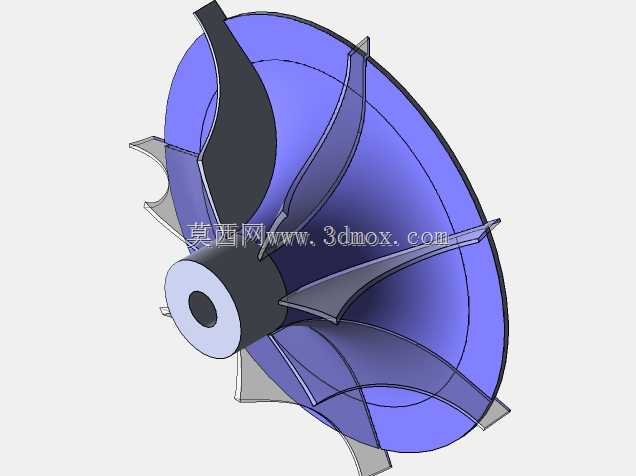

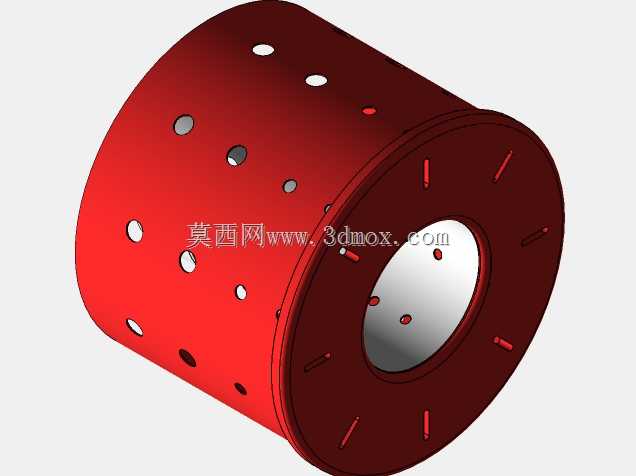

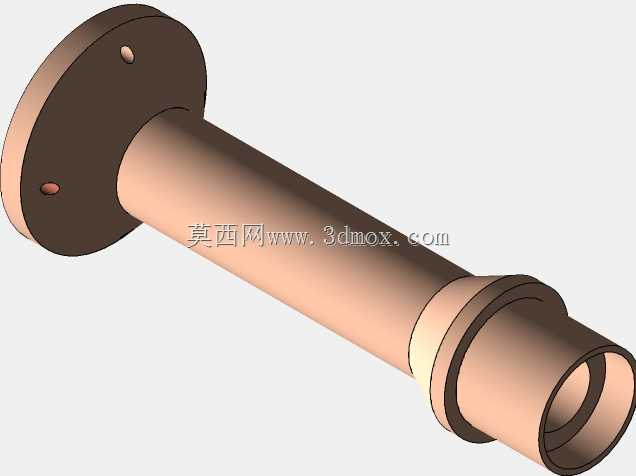

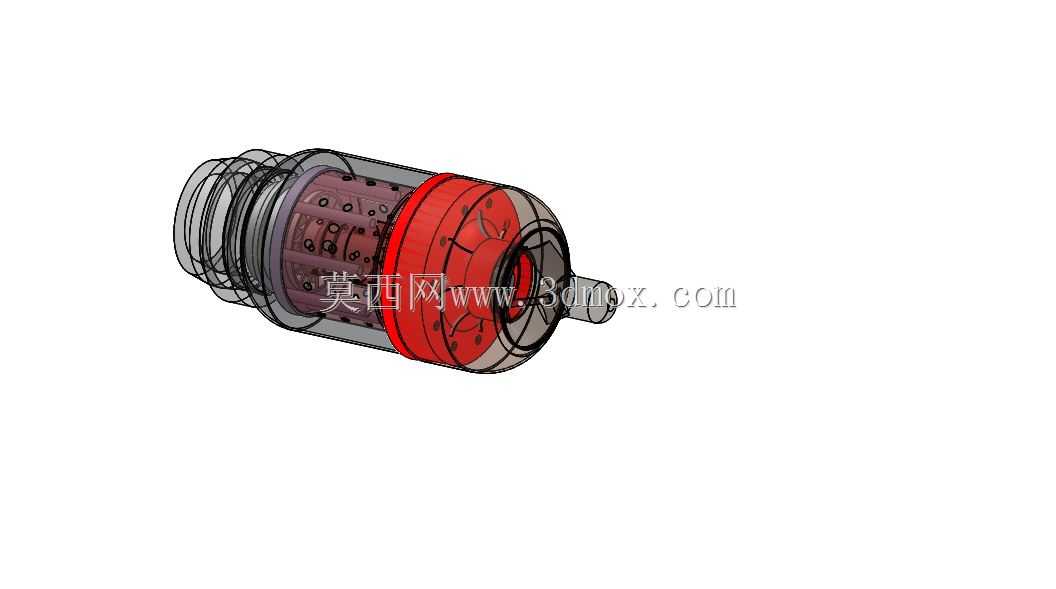

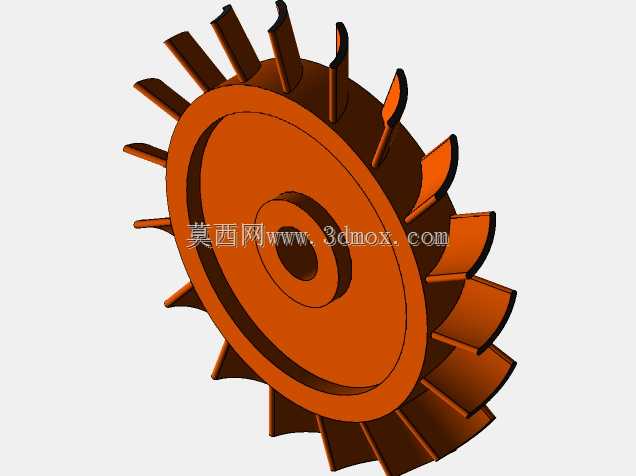

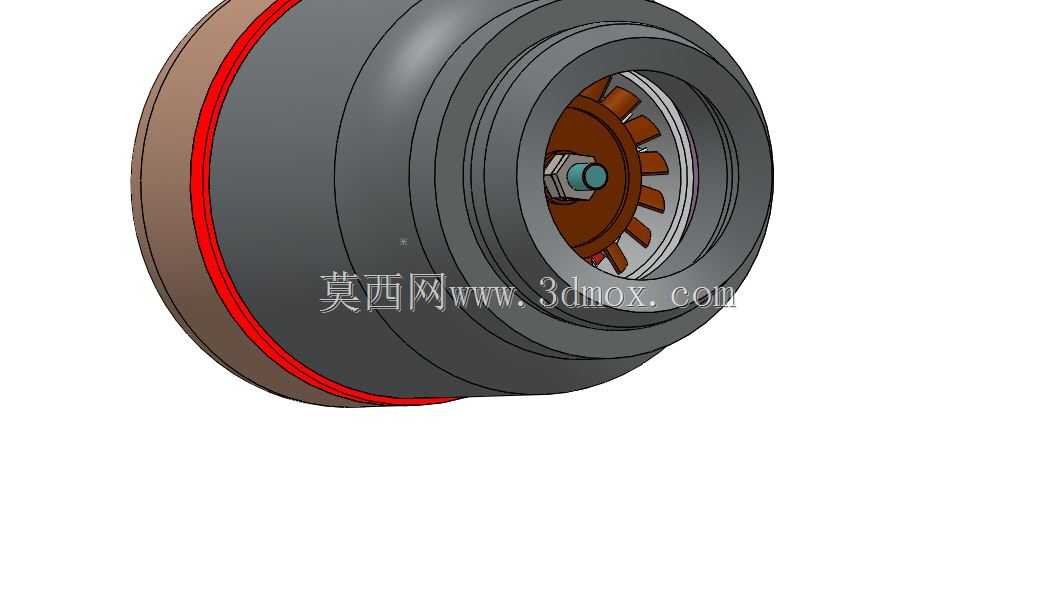

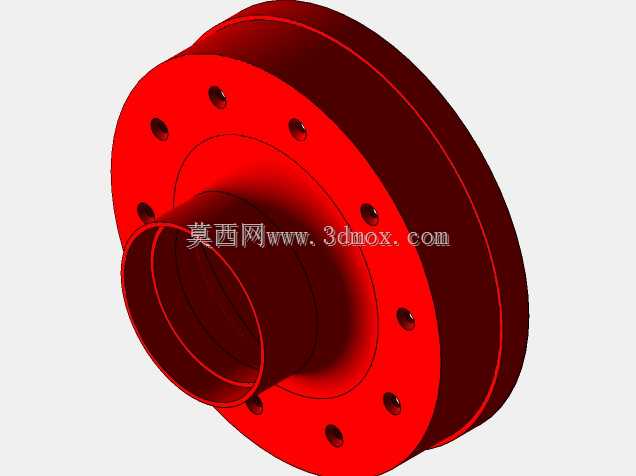

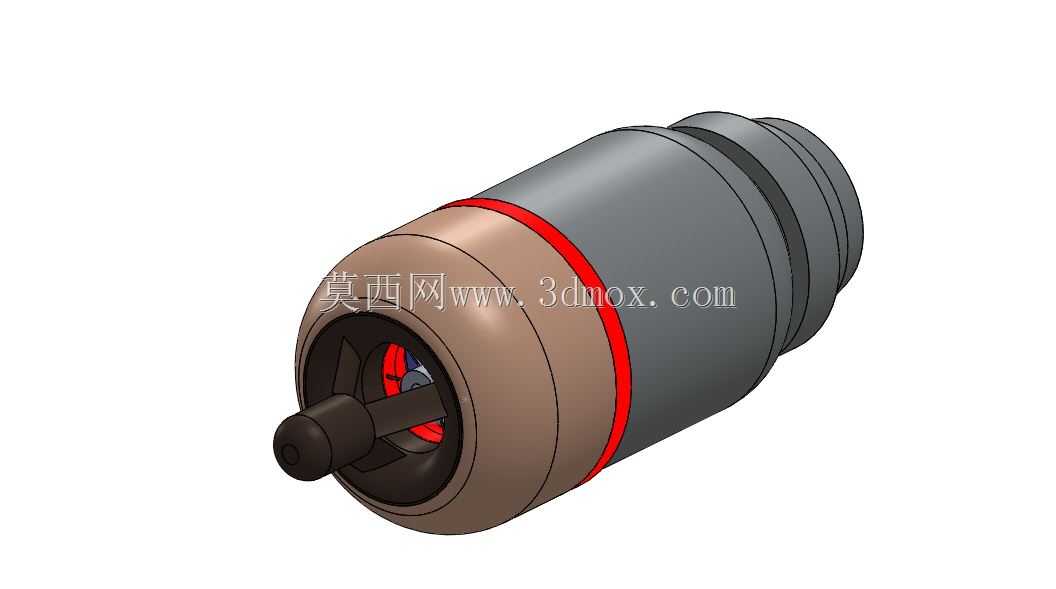

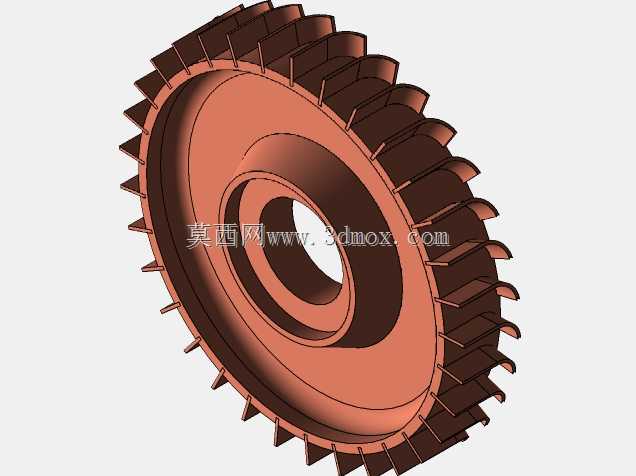

本次呈现的涡轮喷气发动机结构设计,核心面向航空动力系统的结构验证、教学演示以及小型动力装置的方案迭代场景,在航模动力改装、航空类专业教学教具开发、小型无人飞行器动力匹配等场景中都能作为核心结构参考。从实际功能层面看,该结构完整覆盖了进气导流、压气机级组、燃烧室、涡轮级、尾喷管的全流程气动通路,各段流道的衔接处做了平滑过渡处理,能减少气流在腔道内的局部压损,压气机段的叶片排布采用了轴流式分级设计,每级叶片的安装角沿气流方向逐级调整,匹配不同转速下的气流攻角需求,避免低速工况下出现气流分离导致的喘振问题。燃烧室部分采用了环形腔道结构,预留了燃油喷嘴安装位与点火组件的装配空间,腔壁设计了多段冷却气膜孔位,可在工作时引入压气机后段的低温气流在腔壁形成隔热层,降低燃烧室壁面的热负荷,延长高温部件的工作寿命。涡轮段与压气机段采用同轴连接结构,轴系预留了轴承安装位与润滑通路的布置空间,支撑结构的跨度经过匹配,可降低高转速下的轴系挠曲变形量,减少转动件与静子件之间的碰磨风险。从设计思路上看,该结构采用了半剖透明化的外观处理,可直接观察内部各级部件的装配关系与空间位置,不需要拆解模型就能理清气流从进入到喷出的完整路径,对于教学场景来说,能直观展示各部件的功能分区与配合逻辑;在安装边界层面,该模型的整机外形为圆柱类回转结构,最大外径集中在燃烧室与涡轮连接段,进气端与尾喷管端的外径逐级收窄,安装时可通过外机匣上的预留安装边实现与机架、进气道、喷口延伸段的连接,安装边的螺栓孔位沿周向均匀排布,可适配不同角度的安装姿态调整,整机的轴向尺寸与径向尺寸的比例匹配小型涡喷发动机的常规布局,不需要额外调整外部轮廓就能适配多数小型飞行器的动力舱安装空间。在细节设计上,各转动部件与静子部件之间预留了合理的径向间隙,既考虑了高转速下转动部件的热膨胀量,也避免间隙过大导致的气流泄漏损失,外机匣的分段连接结构采用了法兰边对接的形式,方便后期对内部部件进行检修与更换,不需要破坏整体机匣结构就能完成压气机叶片、涡轮叶片等易损件的拆装操作。
