水平对置双缸动力单元结构设计方案

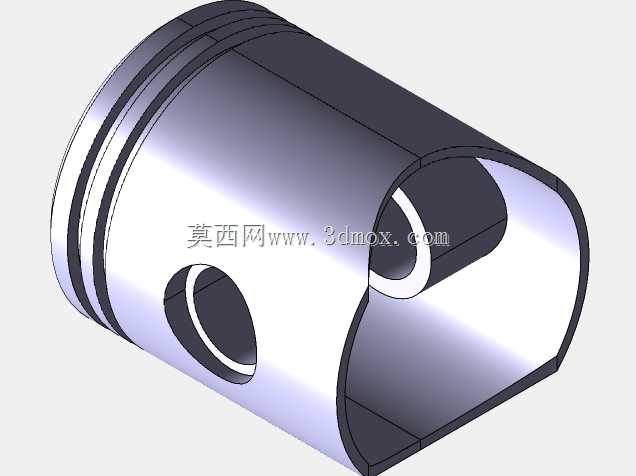

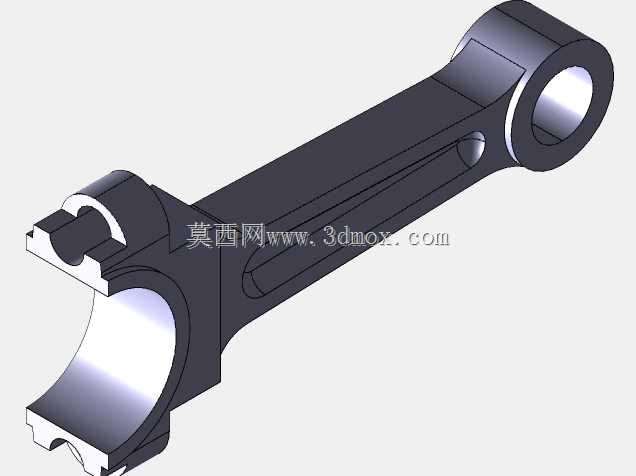

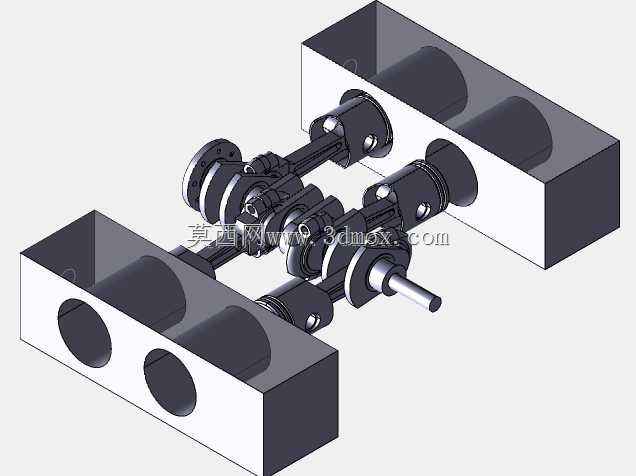

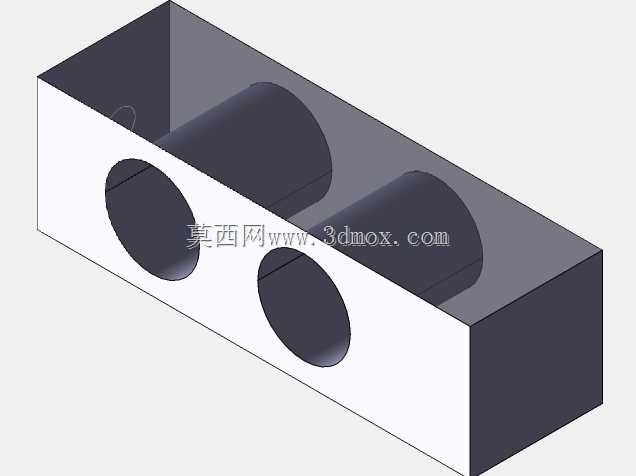

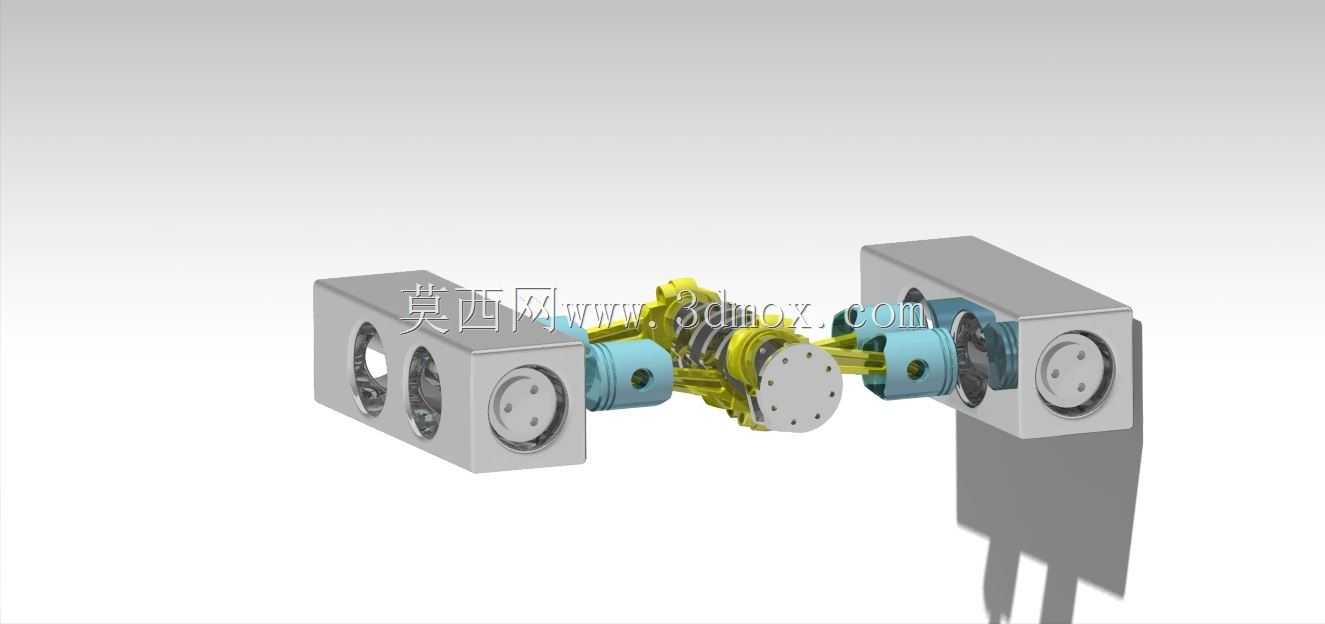

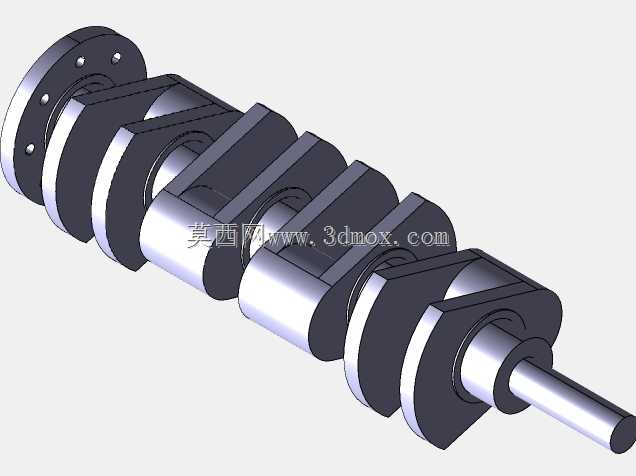

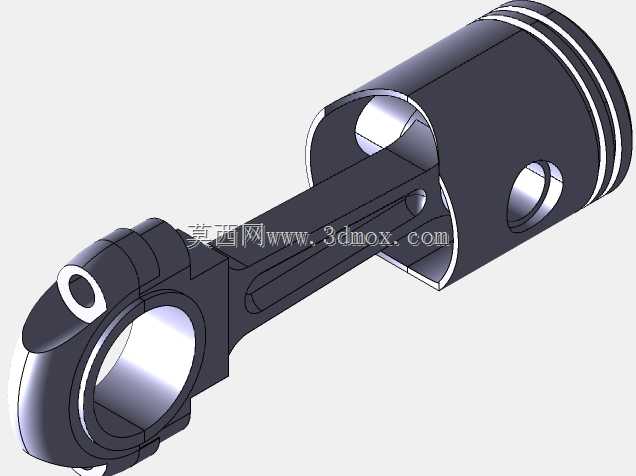

这套水平对置布局的动力结构，核心采用两侧气缸水平反向布置的形式，在摩托类动力配套、小型特种作业动力单元场景中应用广泛，相较于传统直列或V型布局，其自身重心更低，运转时活塞往复惯性力可在水平方向实现部分自平衡，能有效降低整机运转振动，提升动力输出平顺性。从结构设计逻辑来看，两侧缸体采用对称式布局思路，曲轴居中布置，左右两侧的活塞通过连杆与曲柄销连接，活塞往复运动的方向处于同一水平轴线，可抵消大部分一阶往复惯性力，无需额外加装大体积平衡轴即可实现较好的NVH表现，这一设计思路也让整机的高度尺寸得到有效压缩，适配对安装空间高度有严格限制的搭载场景。从安装边界来看，整机两侧缸体的端面预留了标准的安装定位孔位，可直接对接配套的散热组件、进排气歧管安装位，曲轴输出端位于结构中部下方，可通过联轴器或传动链轮直接对接后续传动系统，整机的宽度尺寸控制在适配两轮摩托车架安装位的范围内，两侧缸体的外凸尺寸不会超出常规骑乘类车架的横向安装边界，无需对车架进行大范围改装即可完成搭载。功能层面，这套结构完整还原了配气机构、曲柄连杆机构、缸体密封连接的全部细节，活塞与缸壁的配合间隙、连杆大头与曲柄销的配合公差都按照实际工程设计的间隙值预留，可直接用于动力原理演示、结构教学，也可作为同类型动力开发的结构参考底座，设计人员可在此基础上调整缸径、冲程参数，匹配不同排量的动力输出需求。在实际工程应用中，这类对置结构的动力单元除了摩托搭载场景外，也可适配小型通用发电机组、轻型特种作业无人平台的动力源，其低振动特性可减少动力振动对搭载平台上精密传感部件的干扰，水平布局的结构也更方便日常维护时对两侧缸体的火花塞、气门组件进行检修操作，无需拆解过多外围结构即可完成常规保养作业。
