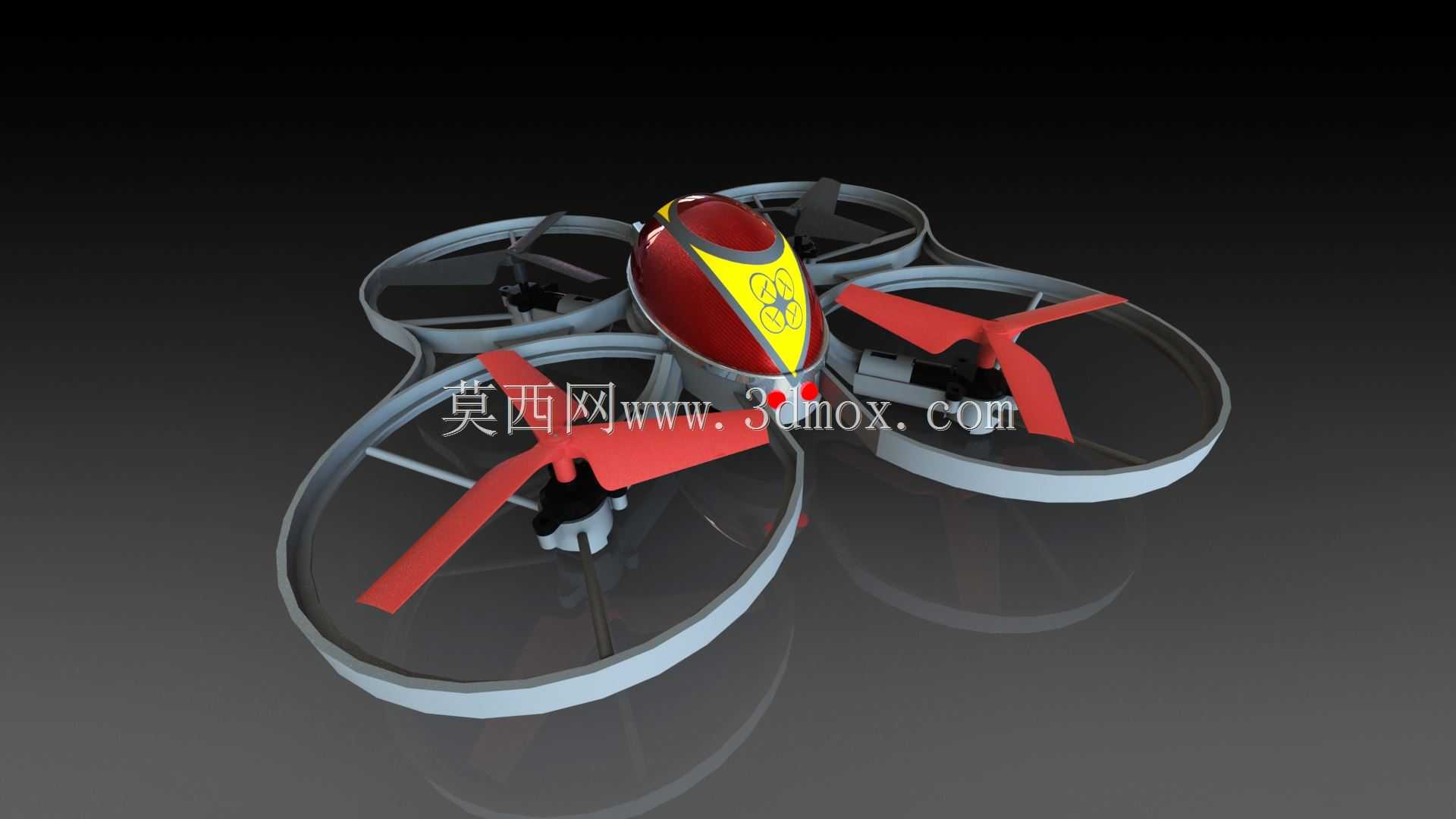

趣味飞碟造型四旋翼飞行器结构设计

这款飞碟造型的四旋翼飞行器，最初的设计出发点是面向休闲娱乐场景的小型航模开发，区别于常规十字布局的四轴飞行器，整体采用类飞碟的圆润包覆式结构，能够在室内狭小空间飞行时降低碰撞带来的结构损伤，也能减少旋翼外露对周边人员、物品的剐蹭风险，适配家庭休闲、青少年航模科普、室内趣味竞技等多个使用场景。从功能特性来看，四个旋翼分别布置在环形护圈的四个对称点位，每个旋翼的动力单元独立固定在护圈内侧的安装支座上，支座与中心机身通过一体化的辐条式结构连接，既保证了整体结构的轻量化，也能让飞行过程中产生的振动通过辐条结构均匀分散，避免局部应力集中导致的结构疲劳。中心机身采用椭球流线造型，上部预留了电池与飞控板的安装腔体，腔体的开合结构设计在机身侧部，无需拆解外部护圈即可完成电池更换与飞控参数调试，日常维护的操作边界十分友好。设计过程中优先考虑了新手操作的容错性，环形护圈的截面采用圆弧过渡设计，当飞行器发生碰撞时，护圈可以先于旋翼接触障碍物，通过自身的弹性形变吸收冲击能量，同时四个旋翼的安装高度略低于护圈的上沿与下沿，即使飞行器发生翻倒，旋翼也不会直接接触地面，大幅降低炸机后的部件损坏概率。从安装边界来看，每个旋翼的电机安装座预留了标准的航模电机安装孔位，可适配不同KV值的小型无刷电机，中心腔体的尺寸可以容纳常规的3S锂电池与通用型四轴飞控，接线走线的槽位沿着辐条结构内侧布置，避免飞行过程中线材晃动干扰旋翼转动。整机的重心严格控制在四个旋翼围成区域的几何中心正下方，飞行时的姿态稳定性更好，操控响应更跟手，护圈的外径尺寸控制在常规手掌可握持的范围，既方便携带，也能在室内飞行时灵活穿梭于家具间隙，不会因为尺寸过大限制飞行场景。机身前部预留了小型摄像头的安装位，可根据使用需求加装轻量化的图传模块，拓展第一视角飞行的玩法，整体结构没有复杂的装配关系，所有部件均可通过卡扣与少量螺丝完成组装，加工制作的门槛较低，既适合三维建模爱好者做结构练习，也适合航模爱好者自行3D打印制作实体机进行飞行测试。
