四旋翼无人机机架主体结构设计

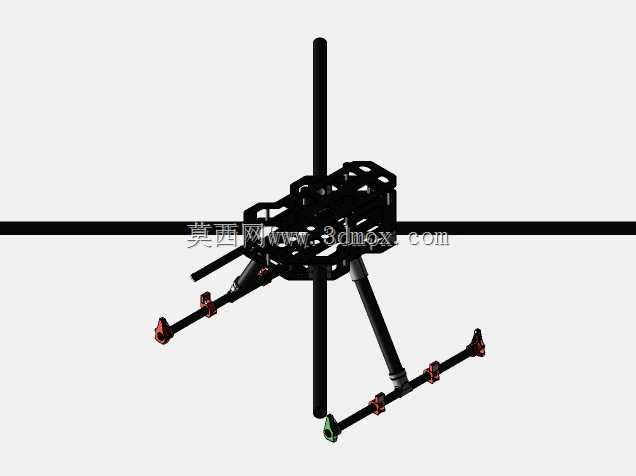

这款四旋翼机架是多旋翼无人飞行器的核心承载基体，日常作业场景覆盖低空航拍测绘、农林植保巡检、小型物资短途投送、电力线路巡线等多个领域，所有结构设计都围绕飞行过程中的载荷承载、振动抑制、部件安装适配展开。从结构布局来看，采用中心集成舱加四支辐射式机臂的经典构型，中心舱为镂空框架式结构，预留了飞控板、电调、电池、GPS模块、图传设备的安装位，镂空设计一方面能降低整机自重，减少飞行过程中的无效载荷消耗，另一方面可以给舱内电子设备留出足够的散热空间，避免长时间飞行时电调、飞控积热引发的工作异常。机臂采用等长对称布局，每支机臂末端预留了动力电机的安装座，安装孔位适配主流无刷电机的固定孔距，机臂与中心舱的连接位置做了局部加厚处理，能够抵消电机高速转动时传递到机身的振动，避免机臂根部出现应力集中导致的结构断裂。起落架采用斜撑式支脚结构，支脚末端设置了防滑缓冲端头，降落时能够吸收地面冲击，同时支脚的高度预留了足够的下方空间，既可以挂载云台相机、植保药箱这类作业载荷，也能避免降落时机腹下方挂载的设备直接磕碰地面。设计过程中优先考虑了安装边界的适配性，机臂长度经过匹配计算，能够保证相邻机臂上的螺旋桨转动时不会出现打桨干涉，中心舱的内部安装空间可以兼容不同尺寸的主流飞控硬件，不需要额外做结构改装就能完成部件装配。整个机架的受力路径经过优化，飞行过程中电机产生的升力通过机臂均匀传递到中心舱，挂载设备的重量通过中心舱底部的安装位分散到整个框架结构上，不会出现局部载荷过大的问题。机臂的截面尺寸经过选型，在保证结构刚度的前提下尽可能缩小迎风面积，降低飞行过程中的风阻影响，起落架的支脚角度经过调整，降落时能够保证整机的支撑稳定性，即使在略有坡度的地面降落也不容易出现侧翻。
