航模遥控器摇杆防护固定支架结构设计

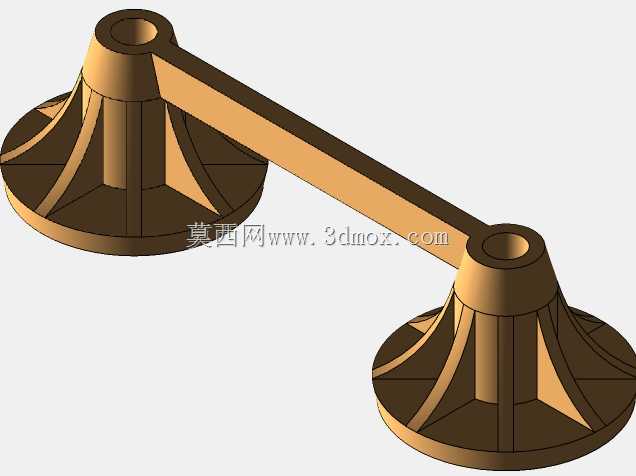

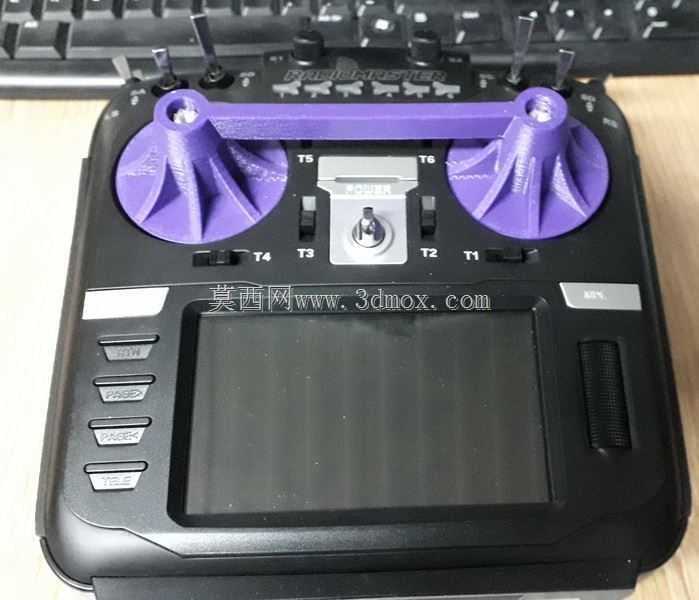

这款防护结构主要针对航模遥控器的万向操纵摇杆设计，日常外场飞行、设备收纳运输场景中，遥控器摇杆属于突出的精密部件，一旦受到挤压、磕碰，很容易出现电位器偏移、摇杆杆身弯曲、回中精度下降的问题，直接影响飞行操控手感甚至引发飞行事故，不少模友都遇到过收纳包内物品挤压摇杆导致校准失效的情况，这类防护件就是针对这类痛点开发的实用配件。设计上采用跨接式的双锥面支撑结构，两个锥形定位套分别对准左右摇杆的中心帽位置，上方通过一根横向连接梁将两个支撑位连为整体，安装后可以将外力直接传导到遥控器的面板平面，避免摇杆杆身承受径向或者轴向的冲击力。锥形内腔的尺寸做了适配性设计，刚好可以套入常见的摇杆保护帽外圈，不会压到摇杆的微调拨杆与周边的开关按键，横向连接梁的高度经过反复调整，既保证足够的支撑强度，又不会遮挡面板上的功能按键与屏幕区域，安装后不影响遥控器正常放入常规的收纳包内，不会额外增加过多的收纳厚度。结构壁厚设计兼顾了3D打印的工艺特性，整体采用等壁厚设计，避免打印过程中出现翘曲、填充不均的问题，支撑锥面做了放射状的加强筋结构，在减少材料用量的同时提升侧向抗冲击能力，即使受到较大的侧面挤压，也不会出现断裂变形的情况。安装边界完全匹配Radiomaster TX16s遥控器的面板布局，两个定位锥的中心距与该款遥控器的左右摇杆间距完全一致，底部贴合面做了微弧处理，和遥控器面板的曲面弧度贴合，不会出现晃动移位的情况，不需要额外粘贴固定，依靠锥面与摇杆帽的配合就可以实现稳定限位，取放都很方便，日常飞行前可以快速取下，收纳时随手扣上即可。这类防护结构没有复杂的装配关系，整体为一体化结构，不需要额外的紧固件，打印完成后去除支撑就可以直接使用，对于经常携带遥控器外出飞行的用户来说，能够有效降低摇杆损坏的概率，延长遥控器操纵部件的使用寿命，避免因为摇杆精度问题带来的不必要损失。设计过程中也规避了对遥控器原有结构的改动，不需要在遥控器上打孔或者粘贴胶条，不会对设备本身造成任何损伤，适配性经过实际装机验证，安装后不会误触任何面板按键，也不会影响摇杆的自然回中状态，闲置放置时也可以作为摇杆的防尘结构，减少灰尘落入摇杆电位器缝隙的概率。
