对称扭转条纹曲面几何造型结构

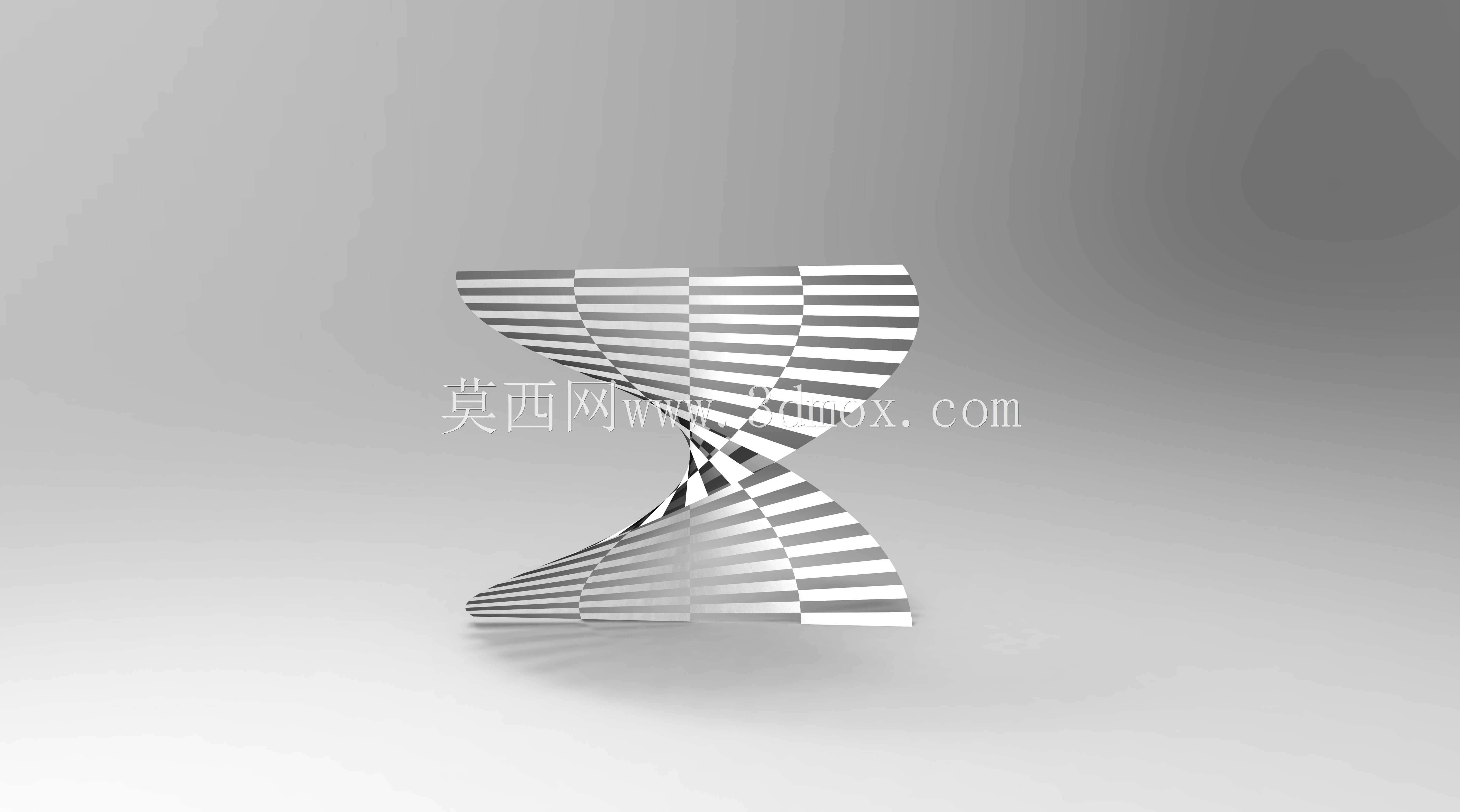

这类对称扭转的条纹曲面结构，在工业设计领域常作为流体导流构件、艺术装置支撑骨架、特种换热元件的基础几何原型使用。从结构特性来看，整体采用上下对称的双螺旋收敛形态，中部收窄形成类沙漏的扭转过渡区，上下两端沿轴向延展形成对称的开放端面，曲面表面通过等距条纹分割形成160个独立分面，每个分面沿螺旋扭转方向连续顺滑过渡，相邻分面之间无曲率突变，保证曲面整体的光顺性。在实际工程应用中，这类曲面结构如果作为流体导流部件使用时，扭转的曲面走向可以引导介质沿螺旋路径流动，延长介质在构件内部的停留路径，条纹分割的分面结构可以增大接触面积，适配换热、混合类工况的需求；如果作为装饰性结构构件使用时，对称的形态具备稳定的视觉重心，条纹在不同观察角度下会形成规律性的光影变化，适配公共空间艺术装置、工业产品外观装饰件的设计需求。设计这类曲面结构时，首先需要确定上下端面的轮廓边界与中部收腰位置的截面尺寸，通过螺旋扫掠的方式生成基础曲面，再沿轴向进行等距分割得到独立分面，过程中需要控制每个分面的扭转角度一致，保证相邻分面的拼接缝隙均匀，避免出现曲面扭曲、褶皱的问题。从安装边界来看，上下两个端面为平行的平面结构，可直接通过端面法兰与相邻构件连接，中部收窄区域的最小截面尺寸需要根据实际工况的强度要求校核，避免在受力时出现应力集中在扭转过渡区的问题，条纹分面的厚度可根据使用场景调整，作为结构件使用时需要保证分面自身的刚度，作为外观件使用时可适当减小厚度降低整体重量。这类曲面结构在建模过程中需要重点控制螺旋线的导程参数，导程过大则扭转效果不明显，导程过小则曲面会出现过度扭转导致分面变形，上下对称的结构特性也可以通过镜像建模的方式提升建模效率，保证两端形态的一致性，分面之间的拼接公差需要控制在合理范围内，避免后续加工或3D打印时出现衔接缝隙过大的问题。
