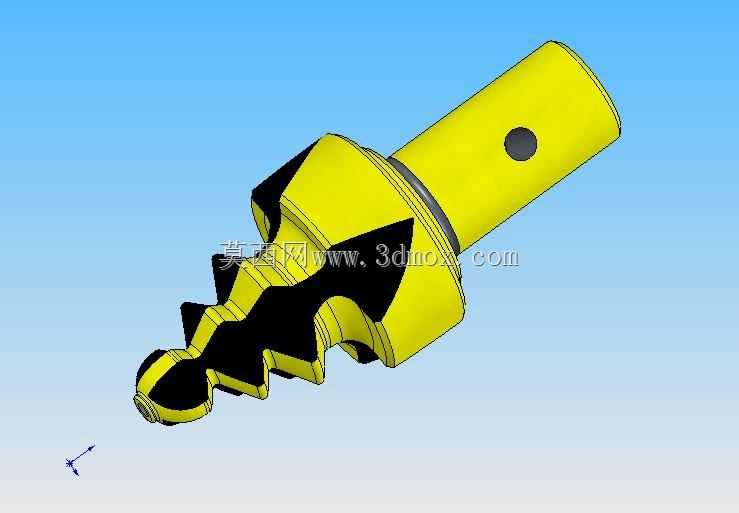

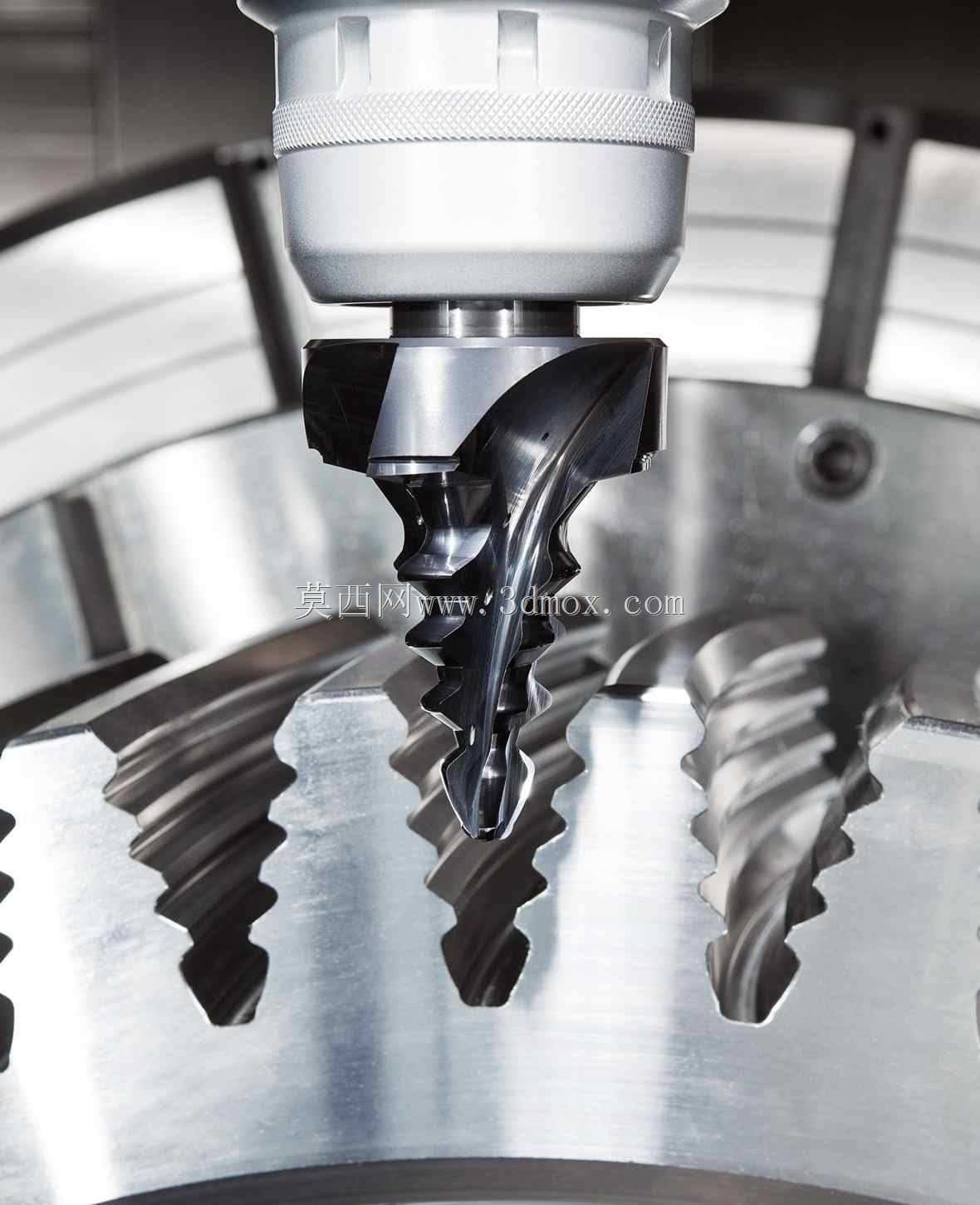

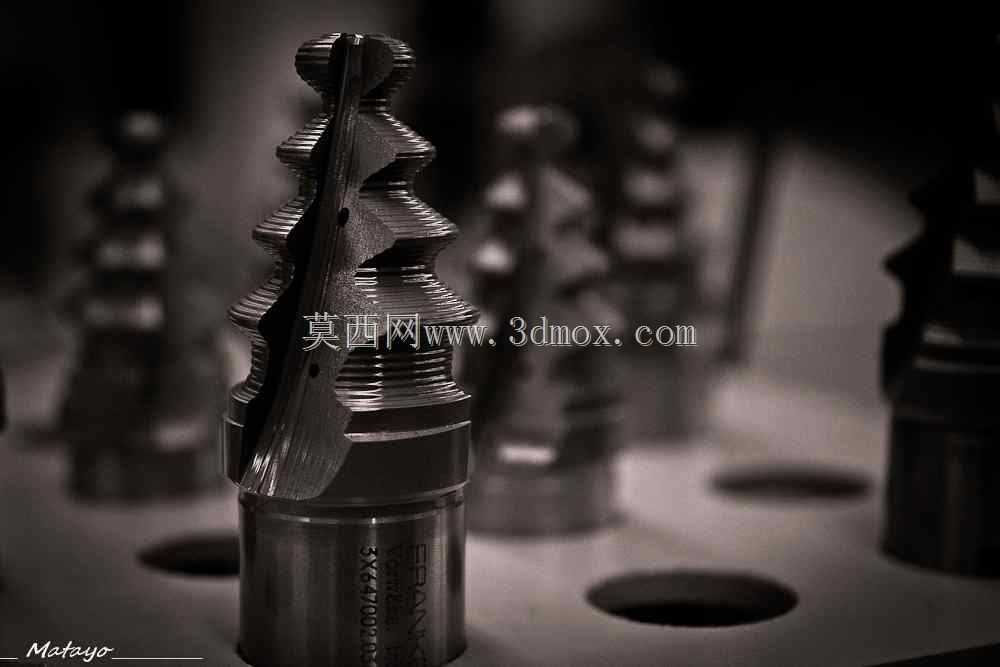

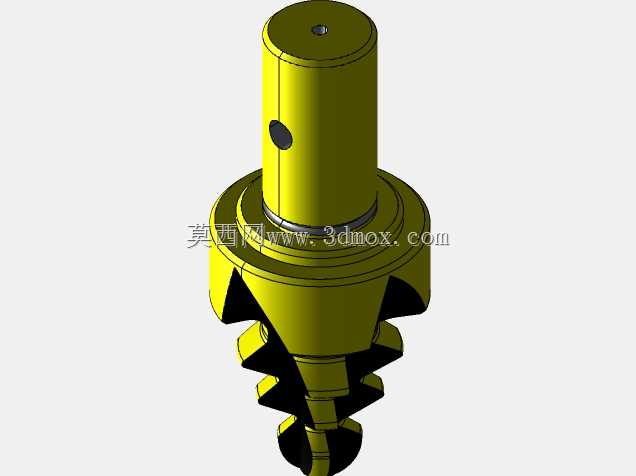

这款刀具的结构设计完全围绕汽轮机轮盘枞树形榫槽的加工需求展开,区别于常规平面拉刀、键槽拉刀的齿形排布逻辑,其齿部采用阶梯式渐变成型设计,每一圈齿的轮廓都对应榫槽最终截面的不同加工余量,从粗切齿的大余量去除,到半精切齿的余量均匀分配,再到精切齿的成型修光,所有齿升量参数都经过切削力仿真校核,避免单齿切削负载过大导致崩刃或工件让刀。从实际加工场景来看,燃气轮机、蒸汽轮机的轮盘榫槽加工是核心关键工序,这类榫槽需要和叶片根部的枞树形榫头实现高精度无间隙配合,接触面积占比直接影响转子高速运转时的载荷传递效率,一旦榫槽轮廓度超差,高速旋转下很容易出现应力集中,引发叶片断裂等严重故障,因此拉刀的齿形轮廓公差需要控制在微米级,校准齿部分的设计专门预留了磨损补偿量,可在多次刃磨后仍保证加工尺寸精度。从安装边界来看,这款拉刀的柄部采用标准拉床夹头适配结构,夹持段的直径、方头尺寸都和主流卧式内拉床的装夹参数匹配,拉刀总长根据榫槽的加工深度、总切削余量、齿距排布综合确定,既保证拉削行程在设备额定行程范围内,又避免过长导致拉刀刚性不足,加工过程中出现振纹。设计过程中重点考虑了排屑空间,每个刀齿的容屑槽深度、槽型圆弧半径都对应单齿的金属去除量,保证切屑能顺利卷曲容纳在槽内,不会刮伤已加工表面,同时刀齿的后角、前角参数根据高温合金、合金钢等不同轮盘材料的切削特性做了差异化匹配,针对难加工材料的切削场景,还在齿部设计了分屑槽,避免切屑过宽导致排屑不畅。拉刀尾部的导向结构设计,能保证拉削过程中刀具始终和工件预制底孔保持同轴,避免拉削偏斜导致榫槽位置度超差,整个刀具的重心分布也经过校核,长距离拉削行程中不会出现下垂挠曲,保证加工全程的进给稳定性。
