帕卡德梅林发动机多缸曲轴结构设计

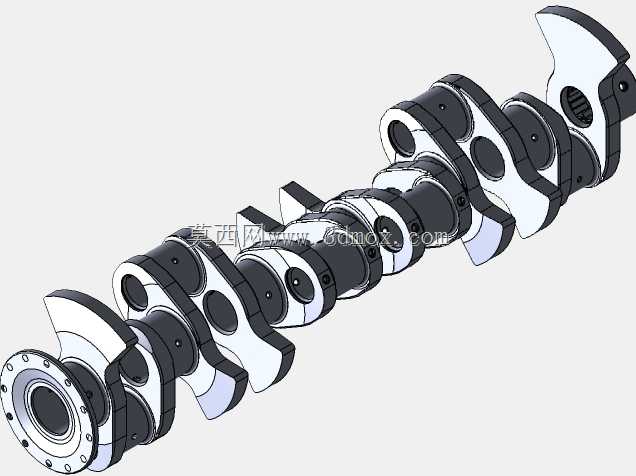

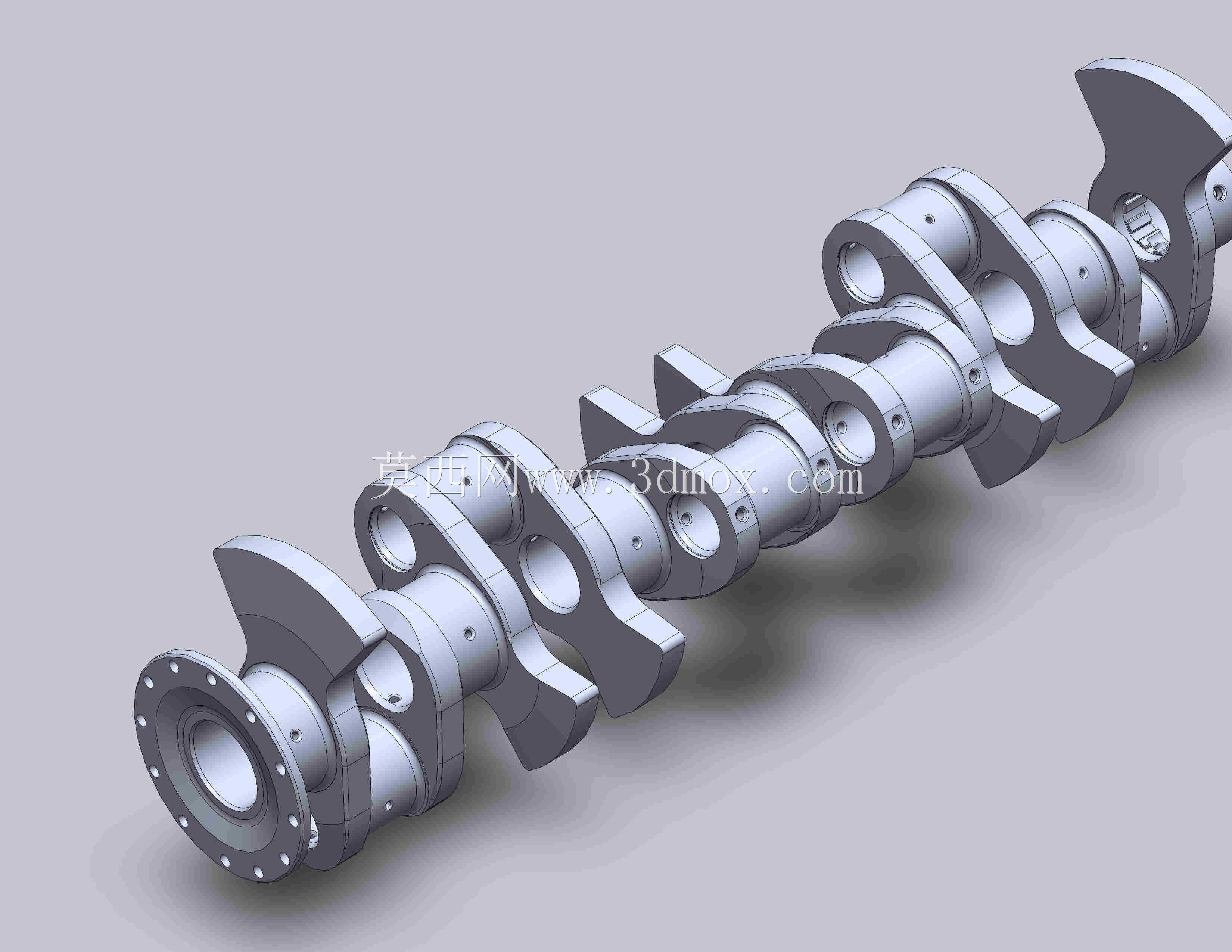

这款多缸曲轴是V型12缸活塞式航空发动机的核心动力传递部件，主要承担活塞往复运动到旋转运动的转换职能，在大排量高功率活塞发动机的动力输出链路中处于核心位置。从结构布局来看，该曲轴采用全支承设计，每两个相邻曲柄销之间都设置有主轴颈结构，相邻曲柄的夹角按照12缸发动机的点火间隔做了均匀排布，能够保证各缸点火做功时的动力输出平顺性，避免动力叠加带来的扭转振动峰值。建模过程中首先确定了主轴颈的同轴度基准，所有主轴颈的公共轴线作为整个曲轴的装配基准，直接对应发动机缸体主轴承座的安装同轴度要求，安装时主轴颈与轴瓦的配合间隙需要控制在微米级公差范围内，才能保证高速运转时的润滑膜稳定形成。曲柄销的轴线与主轴颈轴线保持平行，偏心距直接决定了发动机的活塞行程，建模时偏心距的尺寸严格匹配梅林发动机的原机冲程参数，保证活塞运动的上止点、下止点位置与原机燃烧室、缸筒尺寸完全契合，不会出现活塞碰撞气门或者燃烧室顶部的干涉问题。每段曲柄臂上都设计有平衡重结构，平衡重的形状经过偏心质量配平，能够抵消曲柄销和连杆大头旋转运动产生的离心力，以及活塞往复运动带来的一阶、二阶往复惯性力，降低发动机运转时的整机振动水平。曲轴的轴向定位依靠中间位置的止推主轴颈实现，安装时止推片的间隙需要控制在合理范围，既不能因为间隙过小导致热膨胀卡滞，也不能因为间隙过大出现轴向窜动影响正时系统精度。油道设计采用斜向钻孔结构，从主轴颈表面贯穿曲柄臂内部连通到曲柄销表面，能够将主油道的压力润滑油直接输送到连杆大头轴承位置，保证高转速工况下的摩擦副润滑充足，避免出现干磨烧瓦的故障。曲轴的前端设计有正时齿轮、皮带轮的安装定位面，后端设置有飞轮连接法兰与油封轴颈，各安装面的形位公差都按照发动机原厂设计要求做了对应约束，装配时能够直接匹配周边附件的安装接口，不需要额外做适配修改。在实际工程应用中，这类曲轴多用于修复复刻经典的帕卡德梅林航空发动机，也可作为大排量V12改装发动机的核心部件参考，建模时还原了全尺寸的结构细节，包括各轴颈的圆角过渡、油孔倒角、平衡重的减重凹坑等细节，能够直接用于结构强度仿真、装配干涉检查以及后续的加工工艺编制。
