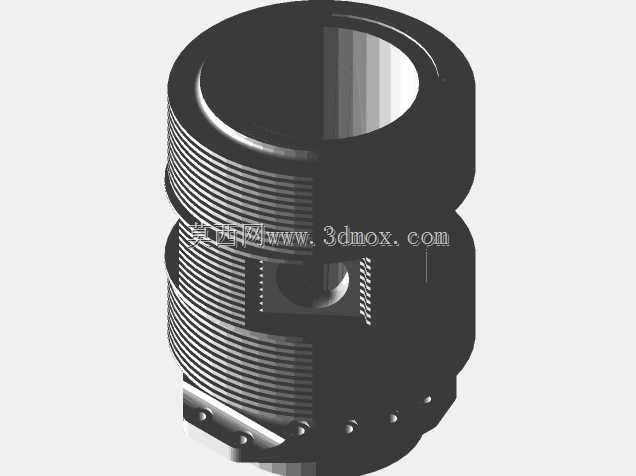

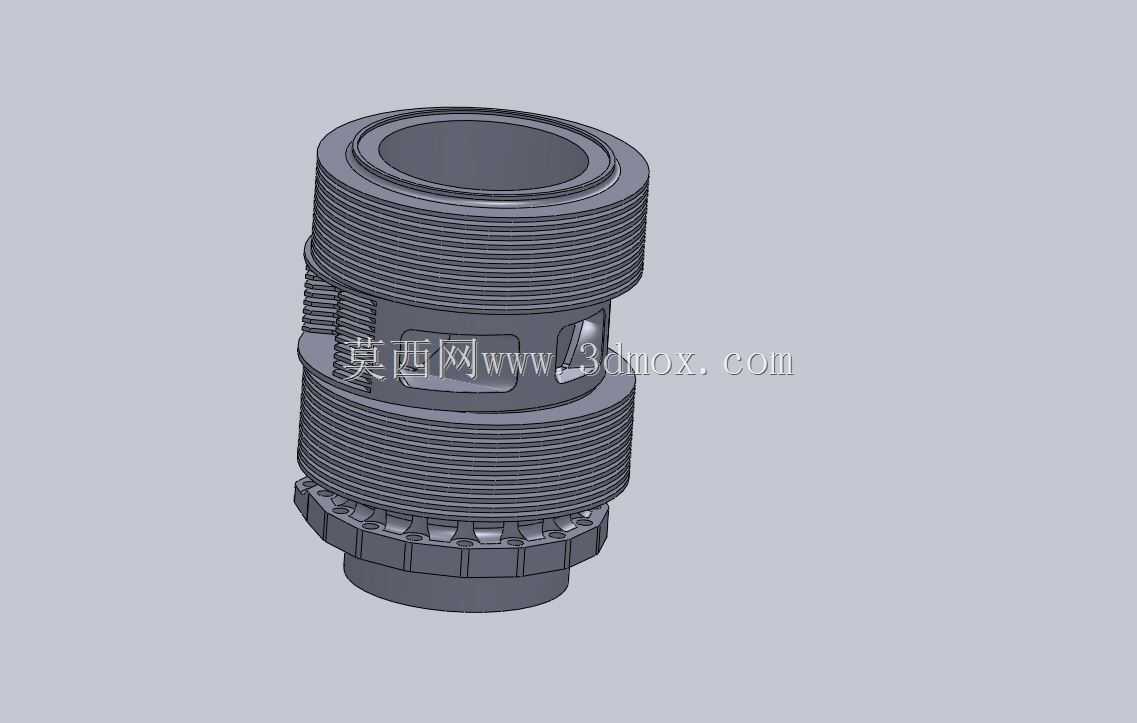

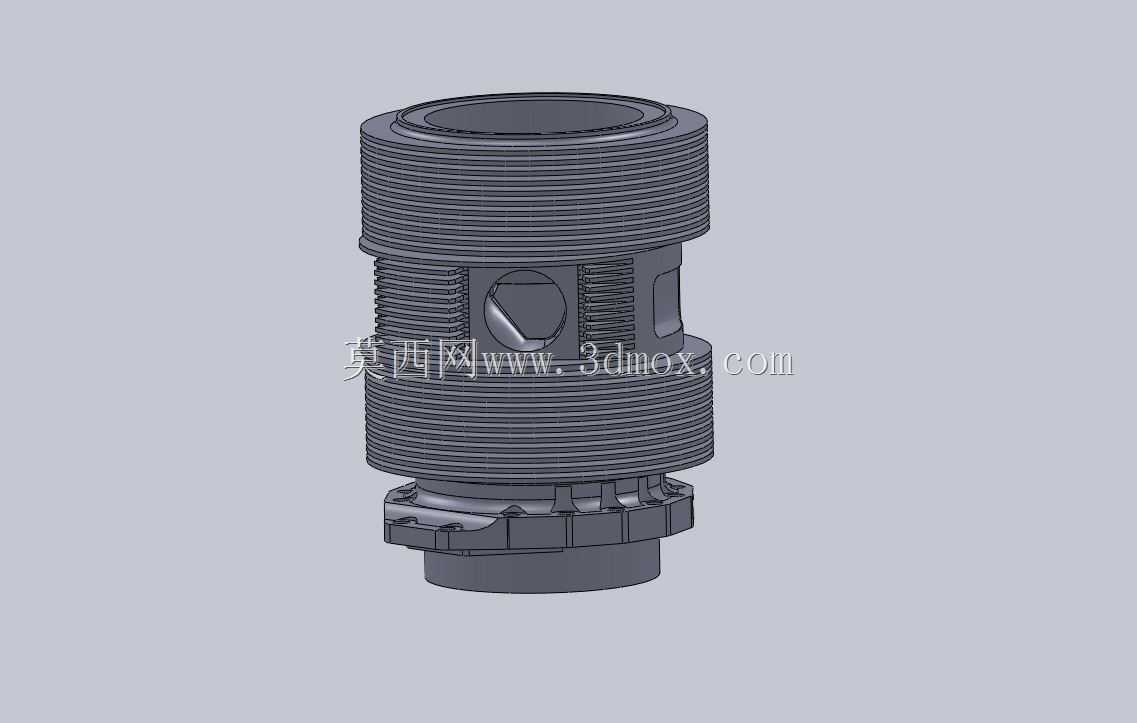

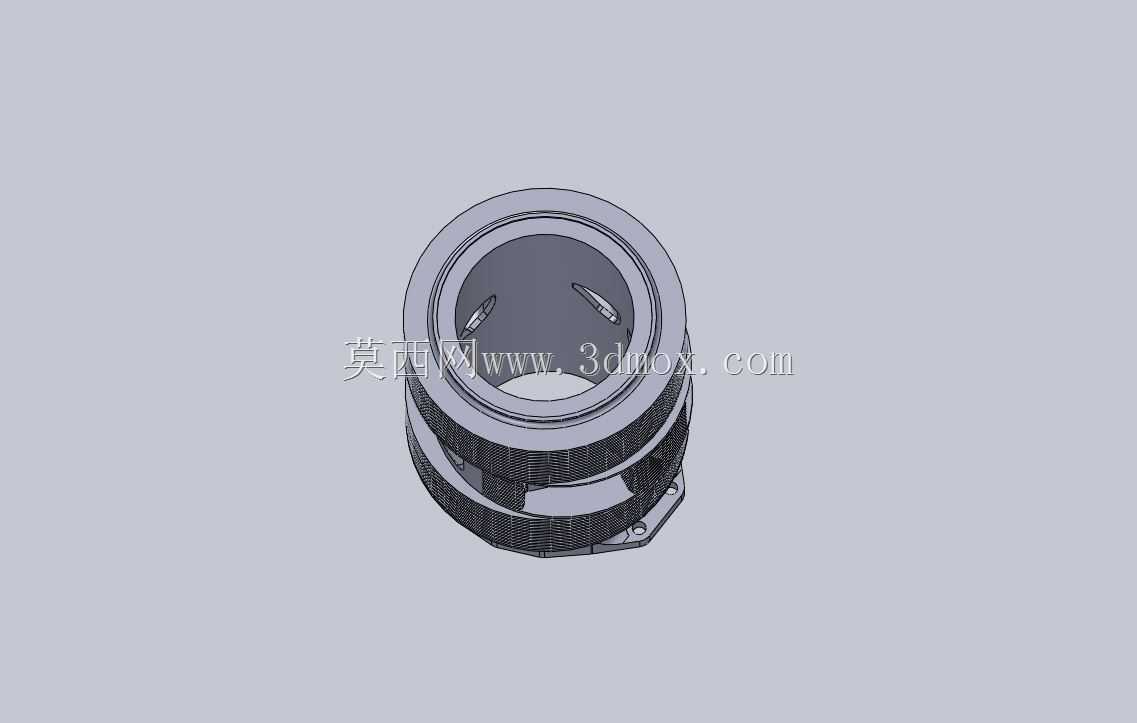

布里斯托尔大力士航空发动机1/4比例结构

在航空动力装备的结构研究与科普展示场景中，缩比模型的搭建始终是拆解复杂动力结构、还原核心部件装配逻辑的重要载体，布里斯托尔大力士作为经典的星型航空活塞发动机，其1/4比例的结构还原，能够为航空爱好者、动力结构研究者提供直观的装配参考与结构认知载体。从实际应用场景来看，这类缩比结构既可以用于航空科普展馆的动态展示教具，帮助参观者理解星型发动机的缸体排布、进气与传动路径的布局逻辑，也能够作为航模动力改装的结构参考，为大比例仿真航模的动力舱匹配提供尺寸与安装边界的参照。在设计思路上，整个结构的还原优先保障核心部件的装配关系准确性，外部机匣的环形加强筋、安装边的固定孔位排布完全参照实物的比例缩放，缸体与机匣的配合台阶、内部承力环的位置都做了对应还原，没有为了简化建模省略关键的装配定位特征，确保各个部件拆分后能够清晰对应实物的模块划分。从外形尺寸与安装边界来看，1/4的缩放比例下，整个发动机模型的最大外径控制在适配常规大比例航模动力舱的尺寸区间，底部安装法兰的孔位间距按照比例对应实物的安装点位，既可以独立作为静态展示件摆放，也能够匹配对应比例的飞机模型机身完成装配。功能特性层面，模型还原了发动机外部机匣的散热鳍片结构、进气口的位置与朝向，机匣端面的密封槽、固定螺栓的排布都做了等比例呈现，能够直观展现星型发动机径向排布的结构特点，区别于直列发动机的线性布局，这类环形排布的缸体结构在缩比还原时需要重点保障各个缸体安装位的同轴度，建模过程中以中心传动轴的轴线为基准，对每一处安装凸台的位置做了圆周阵列约束，避免缩放过程中出现角度偏差导致的装配错位。对于结构设计从业者而言，这类缩比模型的建模过程能够锻炼复杂圆周阵列特征的参数化控制能力，理解航空发动机机匣部分的承力结构设计逻辑，机匣上的每一处加强筋位置都对应着内部缸体的安装受力点，并非随意设置的装饰结构，散热鳍片的间距与高度也对应着实物的散热需求比例，在建模时不能仅做外观拉伸，需要结合实物的受力逻辑调整特征的厚度与连接位置，确保缩比后的结构依然能够体现原设计的工程考量。
