工业氮气加热接收成套管路设备

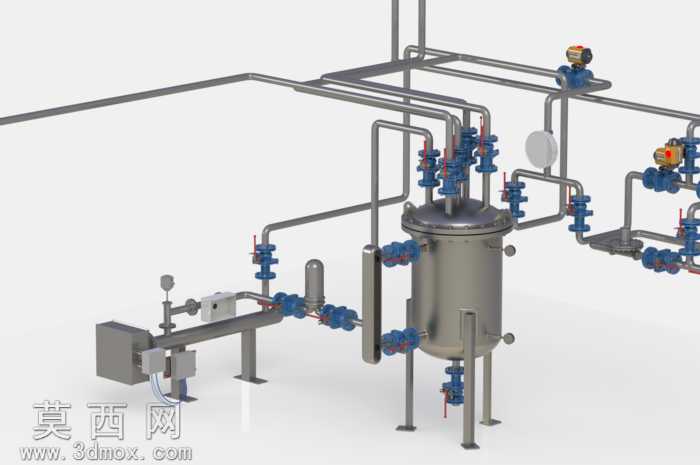

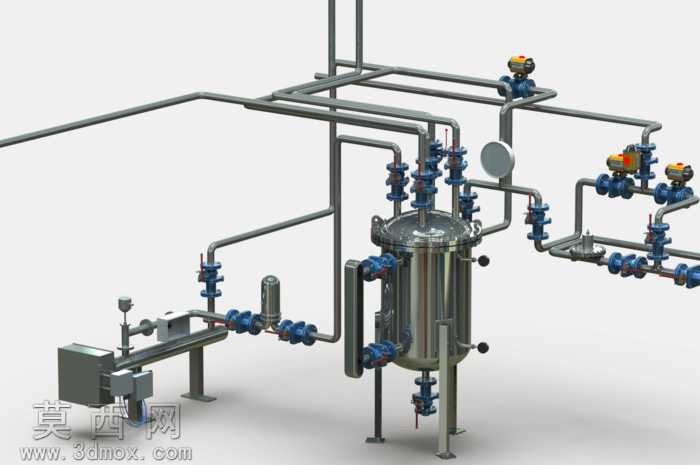

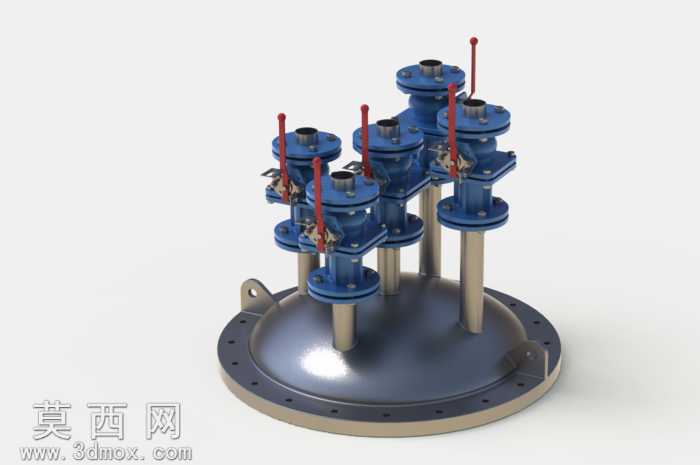

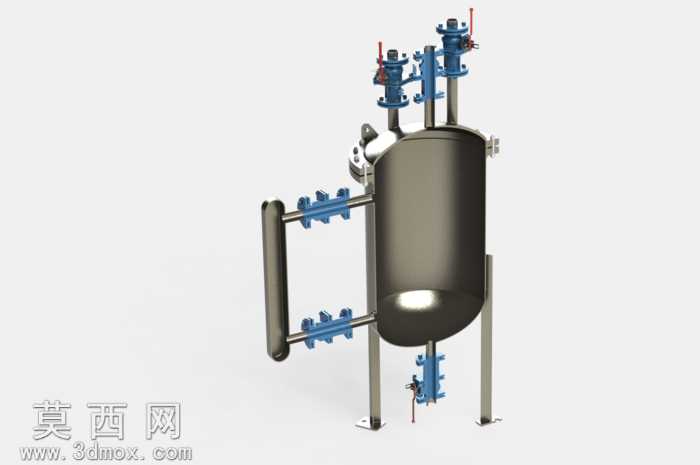

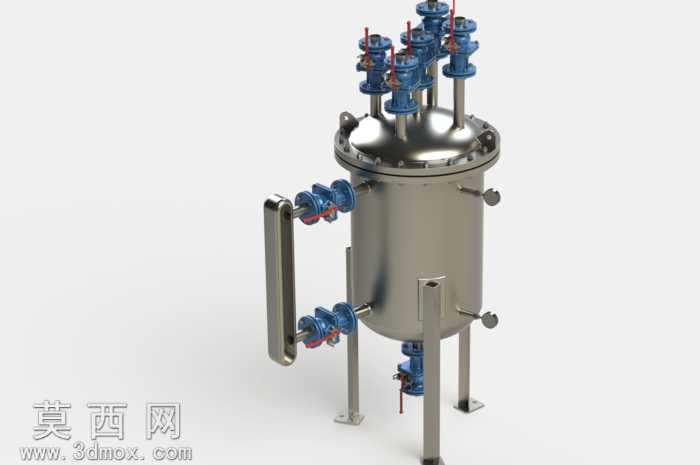

本套三维模型采用参数化建模方式完成整套氮气接收加热装置的全结构还原，建模过程中严格遵循工业管路设计规范，对立式承压罐体、多通管路、控制阀组、检测仪表、配套附属组件逐一进行特征建模，保证各部件的装配公差符合实际工业生产的安装要求。渲染阶段采用工业级写实材质方案，承压罐体赋予拉丝不锈钢材质，还原金属表面的细腻拉丝纹理与环境反射效果，管路部分根据输送介质特性匹配对应金属材质，阀门的手轮、执行器部件分别赋予工程塑料、烤漆金属材质，仪表的玻璃视窗添加透明折射与轻微反光效果，地面采用哑光水泥质感材质，通过三点布光方案模拟工业车间的柔和照明环境，避免生硬阴影遮挡结构细节，同时添加适度的环境闭塞效果强化部件之间的层级关系。结构设计上，整套装置以立式承压接收罐为核心主体，罐体顶部设置多组工艺接管，分别连接进气支路、出气支路、安全泄放支路与检测支路，各支路通过弯头、三通、法兰等标准管路连接件实现规整排布，管路上依次配置截止阀、调节阀、电磁阀等多类阀门，满足流量调节、通断控制、安全联锁的功能需求，罐体侧面配置磁翻板液位计用于实时监测内部介质液位，旁侧配套的氮气加热单元通过支架固定，与主罐体通过管路实现连通，支架部分采用型钢焊接结构设计，底部设置可调支脚保证装置放置水平，所有管路的排布横平竖直，阀门操作位置预留充足的操作空间，符合化工装置的操作安全规范。设计过程中优先考虑装置的实用性与装配合理性，所有标准件均采用对应规格的标准模型库调用，非标准部件按照实际工程尺寸进行1:1建模，既保证了模型的视觉真实感，也可直接用于工程方案展示、管路布局校核、安装施工模拟等场景，模型的各部件均做了独立分组处理，可根据需求单独拆解查看内部结构，也可对不同部件进行材质替换、结构修改，适配不同的方案调整需求，完整还原了工业现场氮气处理接收装置的真实形态与结构逻辑。
