航模用60A高压无刷电子调速器结构设计

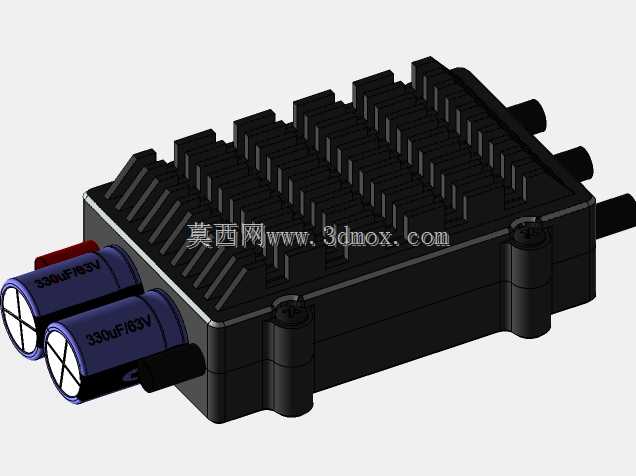

这款高压无刷电子调速器主要适配大载重多旋翼航模、固定翼特技航模以及小型无人作业设备的动力驱动需求，作为动力系统的核心控制部件，它承担着将动力电池输出的直流高压转换为可调控的三相交流电，驱动无刷电机按照操控指令完成转速调节、转向切换的核心功能，直接决定动力输出的响应速度与运行稳定性。从结构设计来看，主体壳体采用一体化鳍片式散热结构，上盖密布的平行散热筋沿着气流流动方向排布，能够在设备高速行进过程中利用迎面气流带走功率器件工作产生的热量，避免大电流输出工况下功率MOS管出现过热降频甚至烧毁的问题。壳体侧边预留的四个带安装孔的固定柱，既可以通过减震胶圈固定在航模的设备舱安装位上，也能适配不同机架的安装孔距调整固定位置，安装边界充分考虑了航模设备舱的紧凑空间需求，整体外形方正，边角做了圆弧过渡处理，避免安装过程中划伤线材或者其他机载设备。输入端直接集成了两颗大容量高压电解电容，电容引脚直接焊接在内部功率板的输入回路上，能够有效吸收动力电池输入的电压尖峰，抵消长供电线带来的电感效应，在大油门急加速的工况下稳定母线电压，减少电压波动对控制电路的干扰，电容外侧没有额外设置遮挡结构，既可以借助气流辅助电容散热，也方便后期维护时检测电容容值、更换老化元件。输出端的三相接线柱采用凸起式结构，预留了足够的焊线空间，能够适配不同线径的硅胶动力线，接线柱周边的壳体做了加高围挡，避免焊锡溢出或者线材裸露造成的相间短路问题。内部结构采用分层布局，功率驱动板紧贴散热壳体安装，中间涂覆导热硅脂降低热阻，控制板叠放在功率板上方，通过排针连接信号，既减少了强电回路对弱电控制信号的电磁干扰，也充分利用了壳体内部的立体空间，控制板上的信号接收端口设置在壳体端部，方便连接接收机的油门信号线，端口周边做了防反插标识，避免装机时接反信号造成设备损坏。在实际选型适配时，这款电调的持续电流承载能力可以满足60A持续输出的工况需求，短时峰值电流可以支撑电机启动、大机动动作时的大电流冲击，高压适配范围覆盖常用的6S到12S锂电规格，能够匹配不同KV值的外转子无刷电机，不管是用于航拍无人机的平稳动力输出，还是特技航模的快速响应需求，都能通过参数匹配实现稳定的动力控制。
