螺旋式风车动力叶片结构设计

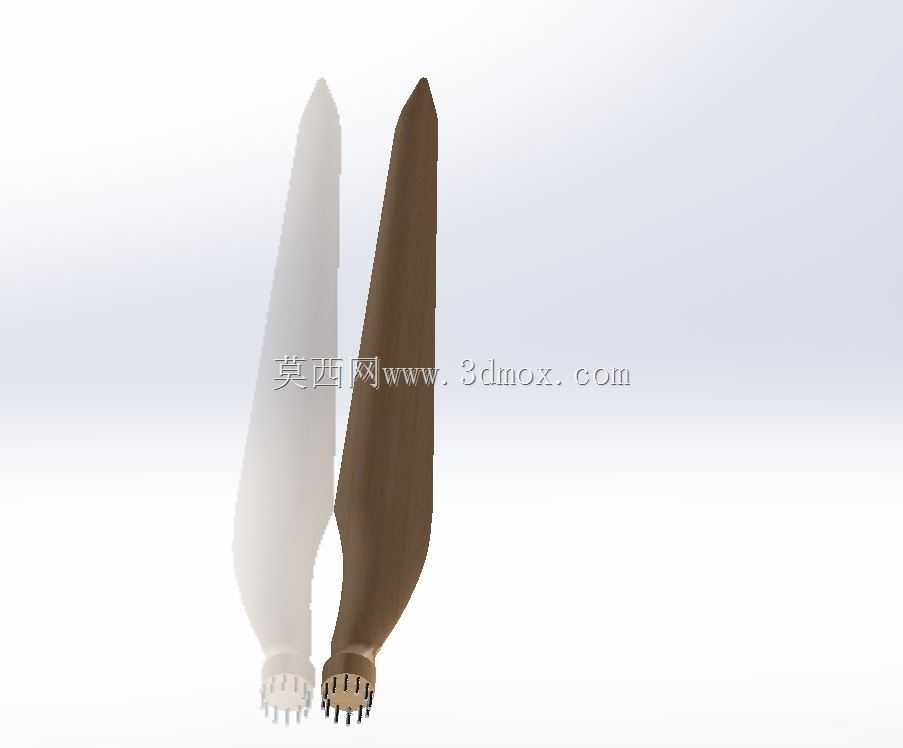

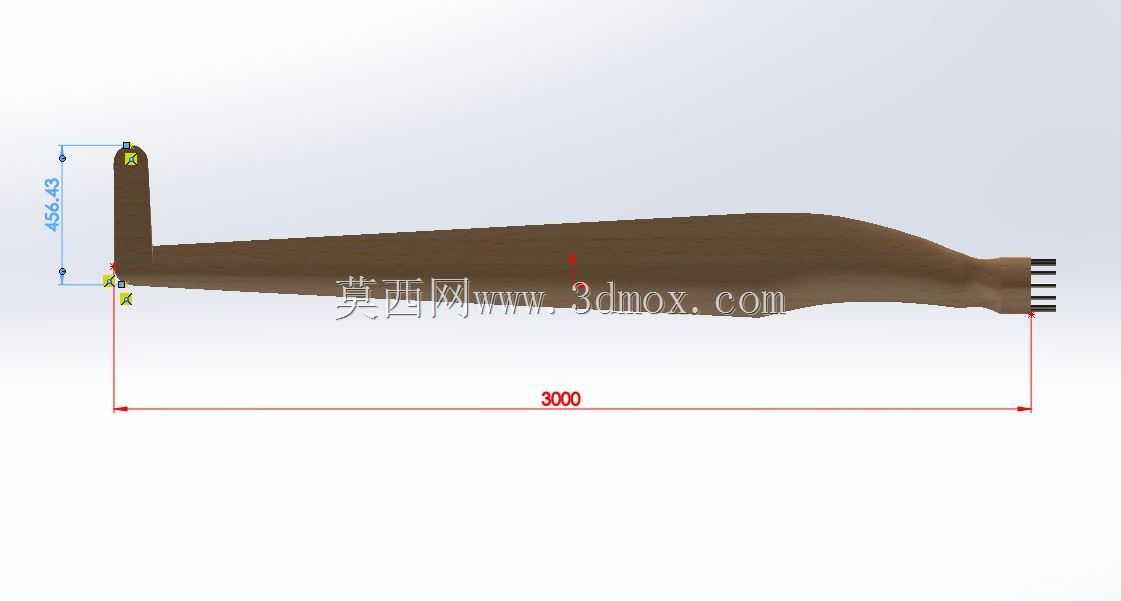

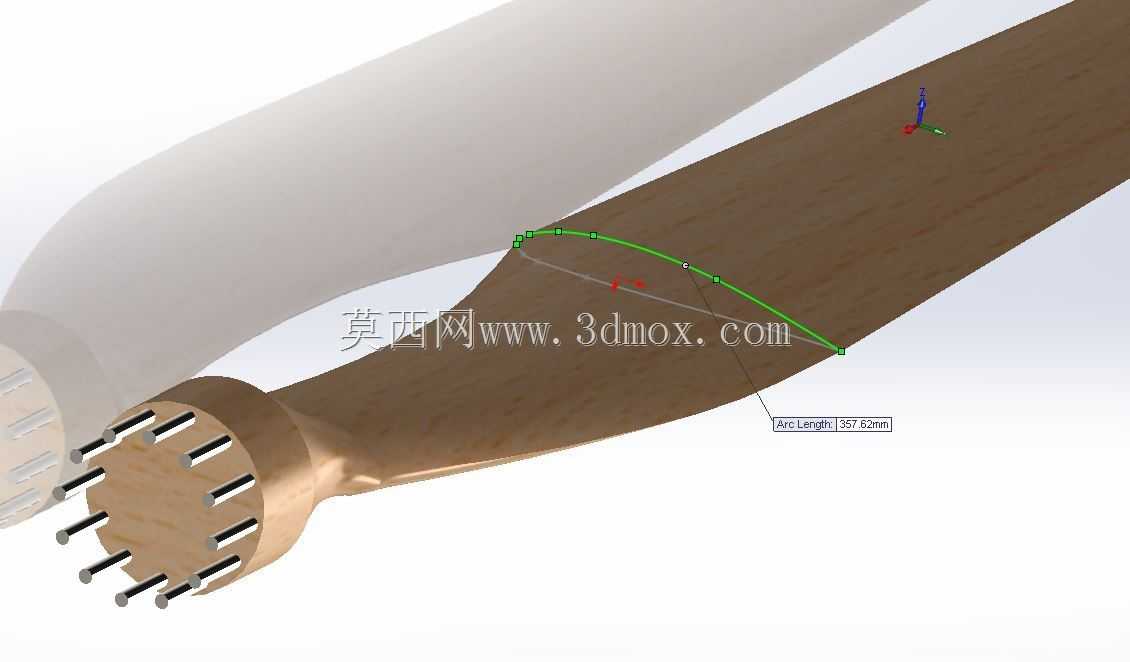

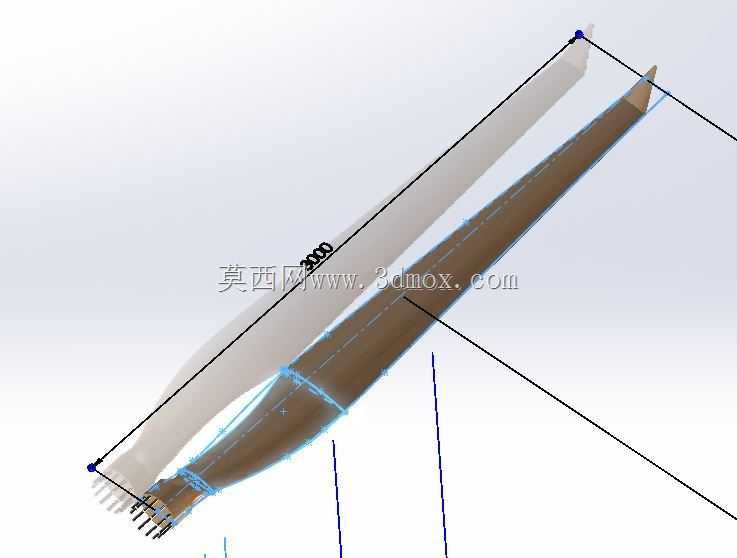

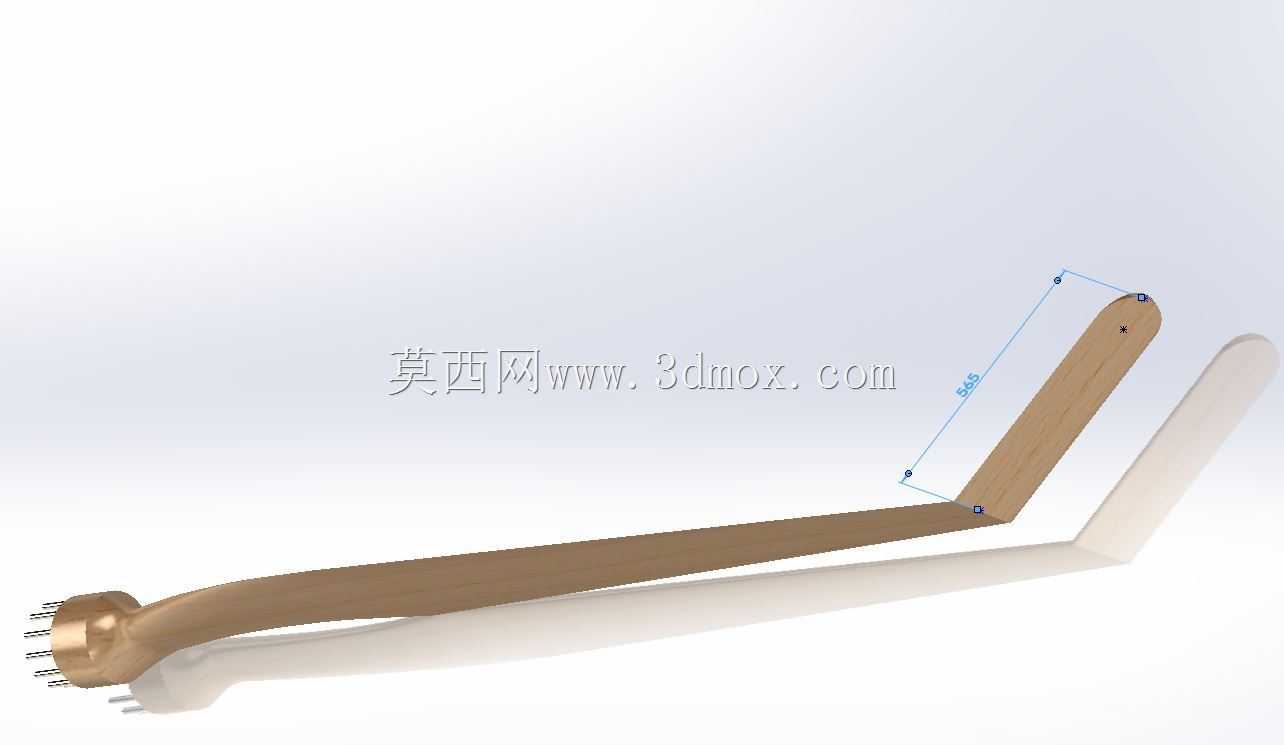

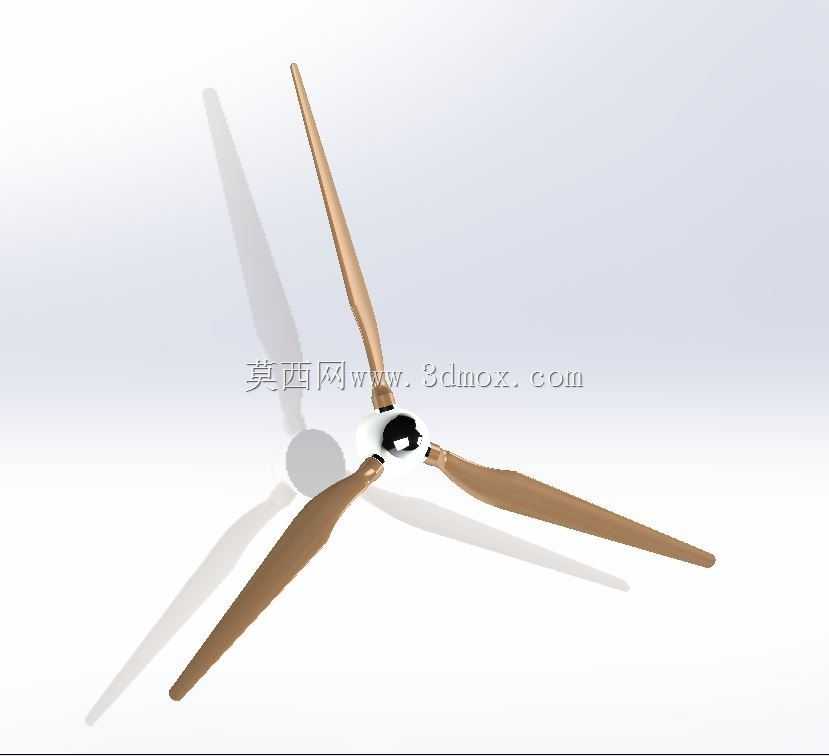

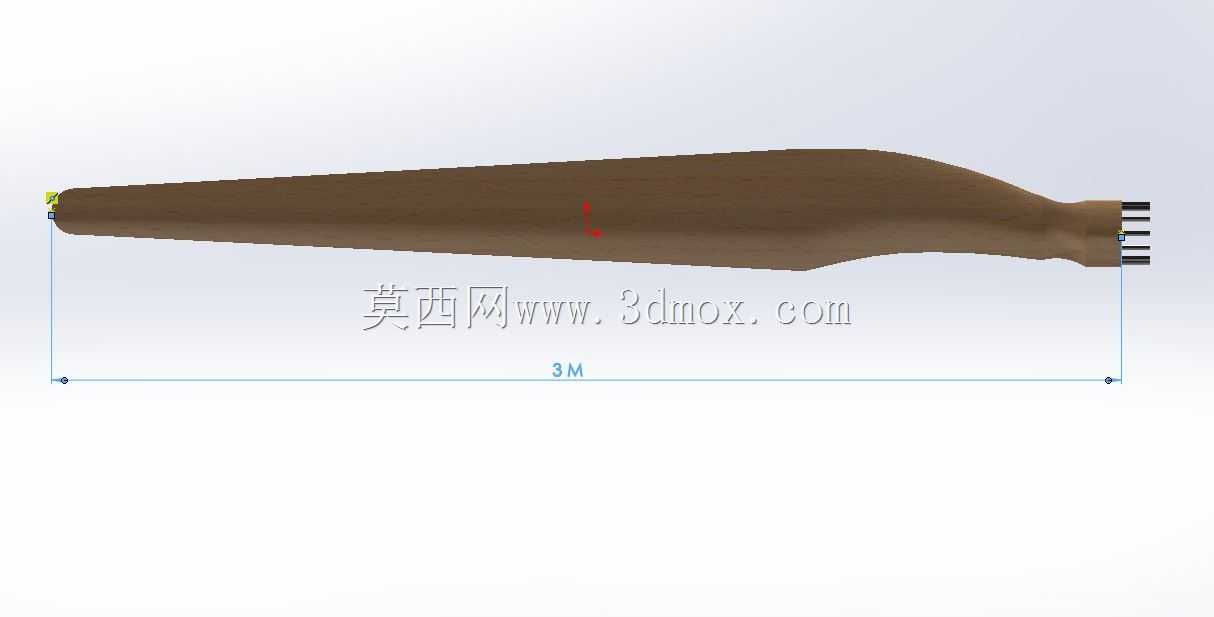

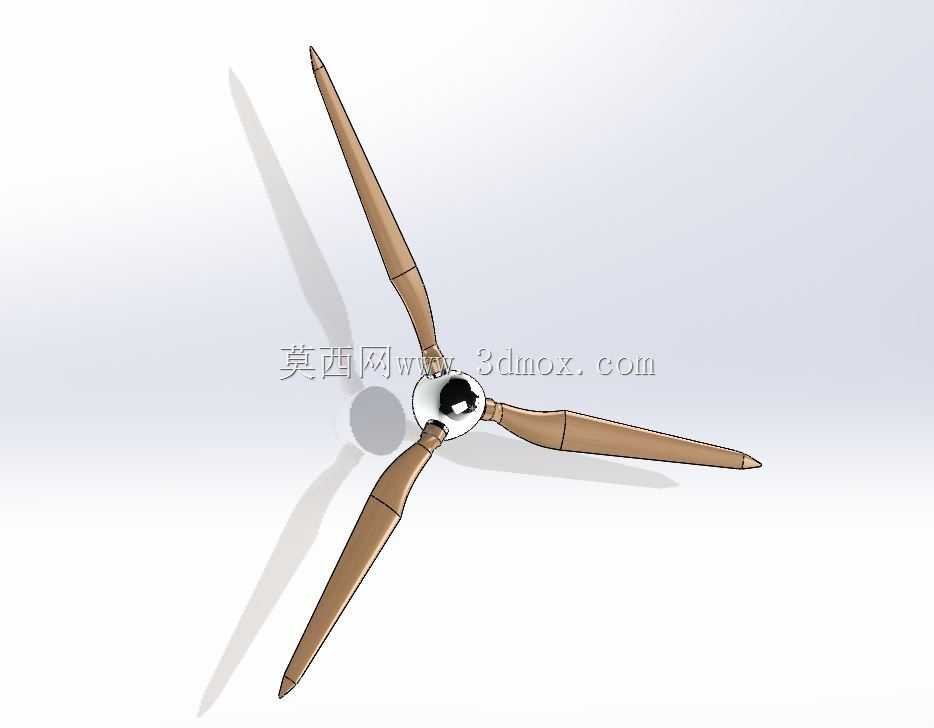

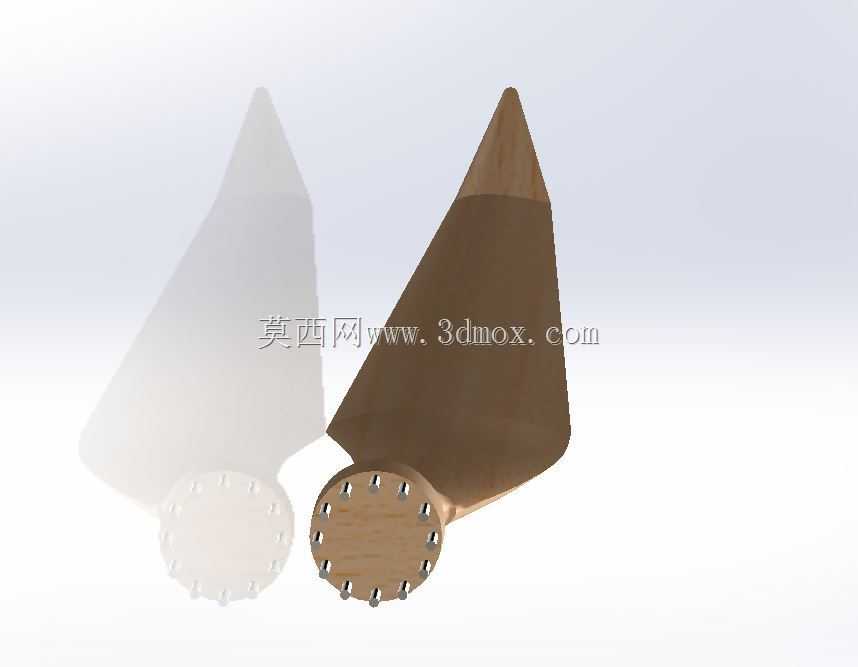

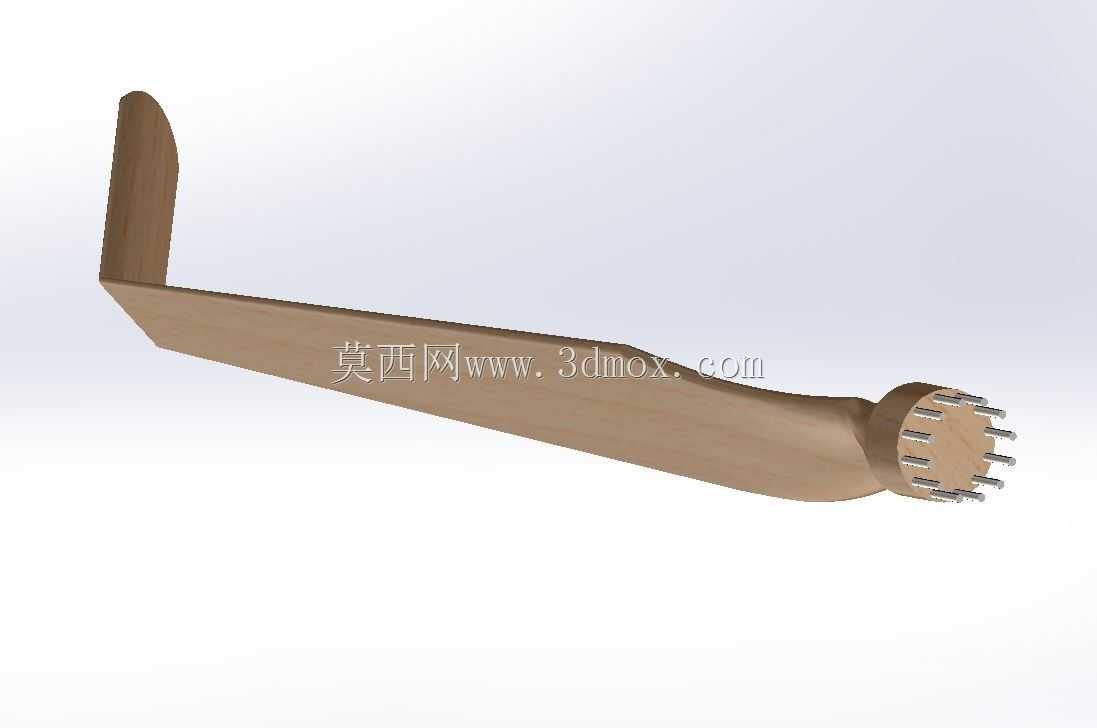

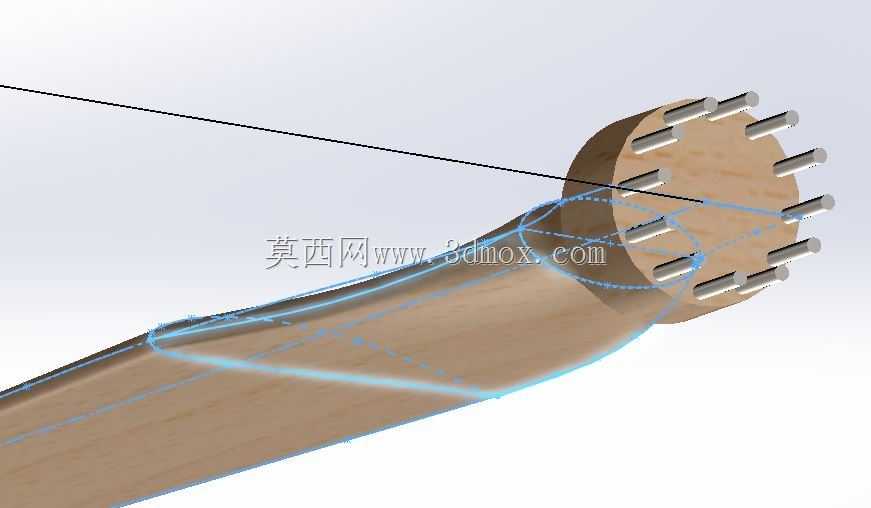

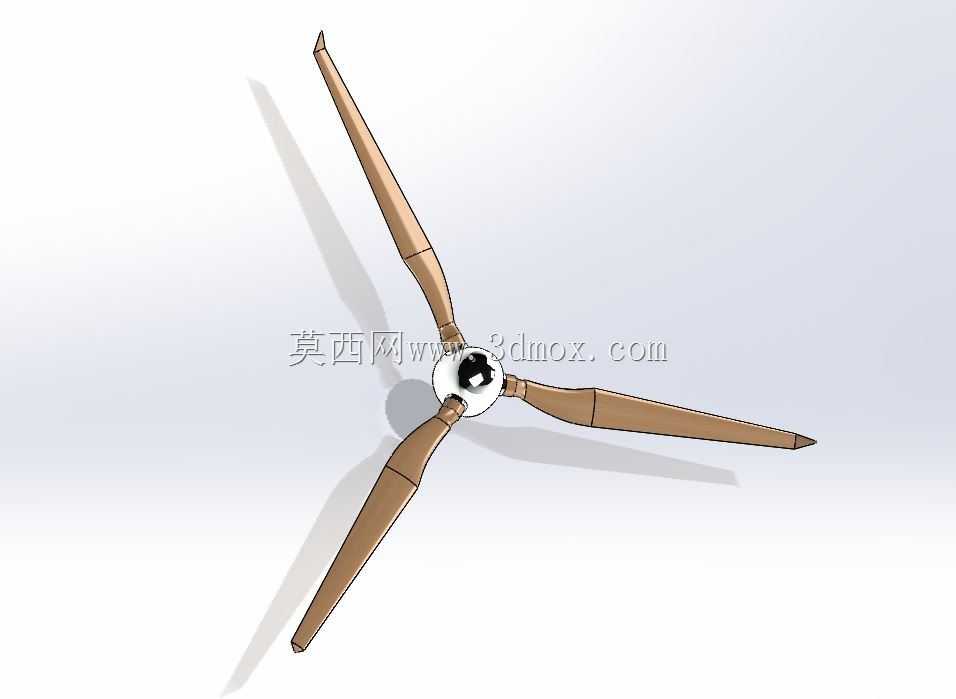

这类螺旋构型的风车叶片，多用于小型风能捕获场景，比如分布式户用微风发电装置、景观风动装饰设施、小型户外风能驱动的警示设备，也可适配教学演示类风洞实验台架，作为风能转换的核心做功部件，直接决定风能到机械能的转换效率。叶片采用变截面螺旋扭曲构型，从根部安装端到叶尖位置，翼型弦长逐步收窄，扭曲角度沿展向连续渐变，这种设计能让不同半径位置的翼型都保持合适的攻角，在低风速区间也能获得稳定的启动力矩，避免传统直板叶片低风速下无法启动的问题。根部采用带均布固定孔的圆盘式安装基座，孔位沿圆周等距排布，可通过紧固件直接与动力输出轴的连接法兰锁紧，安装时需保证叶片回转中心与输出轴轴线同轴度误差控制在合理区间，避免高速回转时出现偏心振动。基座与叶身的过渡位置做了圆弧加厚处理，抵消叶片回转时根部承受的最大弯曲应力，减少应力集中导致的结构疲劳失效风险。设计过程中需要先确定额定风速下的叶尖速比，再沿叶片展向拆分多个计算截面，逐个匹配对应翼型的安装角，既要保证叶片在迎风面的气流推动下获得持续转矩，也要控制叶尖位置的线速度在材料允许范围内，避免离心力过大导致叶身变形。叶片的整体回转半径需要匹配应用场景的安装空间，比如户用小型装置的叶片回转直径通常控制在一米以内，避免占用过多户外空间，安装时叶片与周边遮挡物的距离要大于两倍回转半径，保证来流风场不受干扰。叶身表面做了流线型顺滑处理，没有突兀的凸起或棱角，减少气流流经叶表时的摩擦阻力与紊流损失，提升风能利用系数。这类叶片也可适配小型水力动能捕获场景，在低流速的水渠、溪流中作为水动力叶片使用，仅需根据流体密度调整叶片壁厚与根部连接强度即可，结构通用性较强。在实际装配时，需要成对做动平衡校准，在叶身指定位置添加配重，保证回转时的振动量控制在允许范围内，延长后端连接轴承与传动部件的使用寿命。
