三轴多级传动齿轮箱结构设计

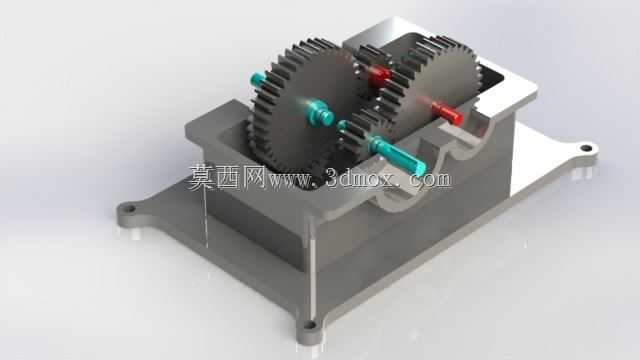

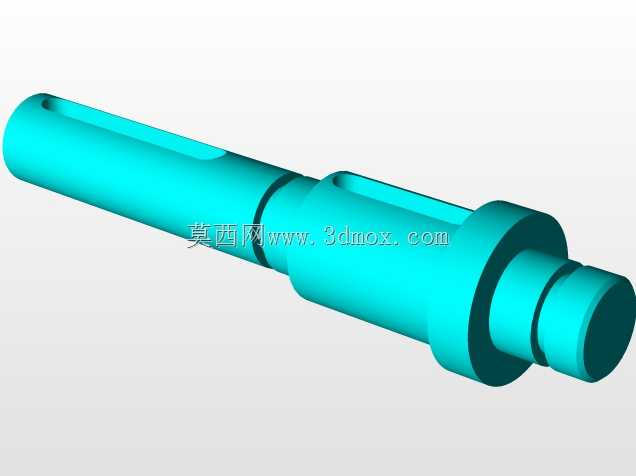

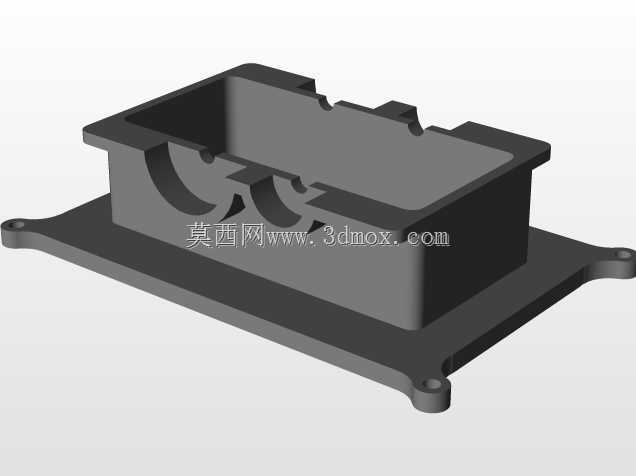

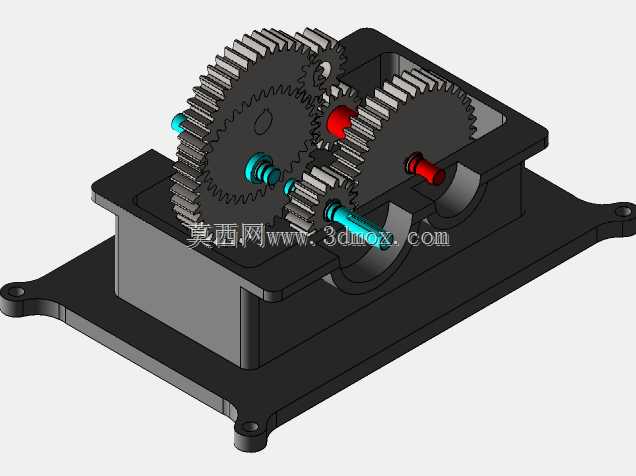

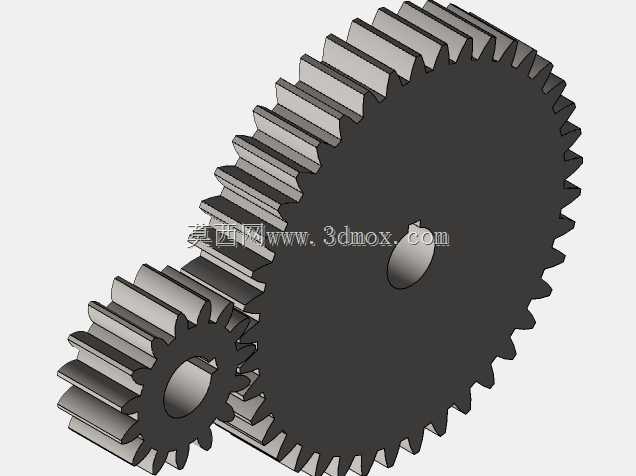

这款齿轮箱采用三轴平行布置的多级齿轮啮合结构，主要应用于中小功率动力传输场景，常见于小型工程机械、农用运输设备、专用作业车辆的动力传递链路中，承担转速匹配、扭矩放大的核心作用。从结构布局来看，箱体采用剖分式铸造型腔设计，底部带一体化安装支脚，支脚预留螺栓过孔，安装时可直接通过螺栓固定在设备机架的安装平面上，支脚的定位基准与输入输出轴的轴线平行度公差控制在0.05mm以内，避免安装后轴系出现附加弯矩。箱体内腔的齿轮轴系采用深沟球轴承作为回转支撑，输入轴、中间轴、输出轴的轴肩定位尺寸经过反复校核，确保齿轮啮合时的齿面接触斑点覆盖齿宽的70%以上，降低偏载带来的齿面磨损风险。设计过程中优先考虑了传动平稳性，各级齿轮的模数根据传递扭矩匹配，高速级采用小模数斜齿结构降低啮合噪音，低速级采用直齿结构提升大扭矩承载能力，轴端的伸出部分设计有密封槽，可安装骨架油封防止润滑油泄漏，同时阻挡外部粉尘进入箱体内部。箱体顶部为开放的检视开口，日常维护时可直接打开观察齿轮啮合状态、补充润滑脂，无需完全拆解箱体。输入输出轴的轴伸端采用标准平键连接结构，可适配不同规格的联轴器、带轮或链轮，方便与前端动力源、后端执行机构对接。安装边界方面，箱体整体轮廓方正，支脚的安装孔距按照通用安装规范设计，可兼容多数同功率等级传动装置的安装位，替换原有传动部件时无需重新加工机架安装孔。箱体内腔的储油空间经过容积计算，可容纳足够的润滑油实现齿轮飞溅润滑，连续运转时箱体内的油温升控制在允许范围内，无需额外配置冷却油路。轴系的轴向间隙通过轴承端盖的调整垫片进行微调，装配时可根据实际装配公差调整垫片厚度，保证齿轮的轴向定位精度，避免运转时出现轴向窜动。齿轮的齿部参数经过变位系数优化，在不改变中心距的前提下提升了齿根弯曲强度，适配频繁正反转的工况需求，减少冲击载荷下的断齿风险。
