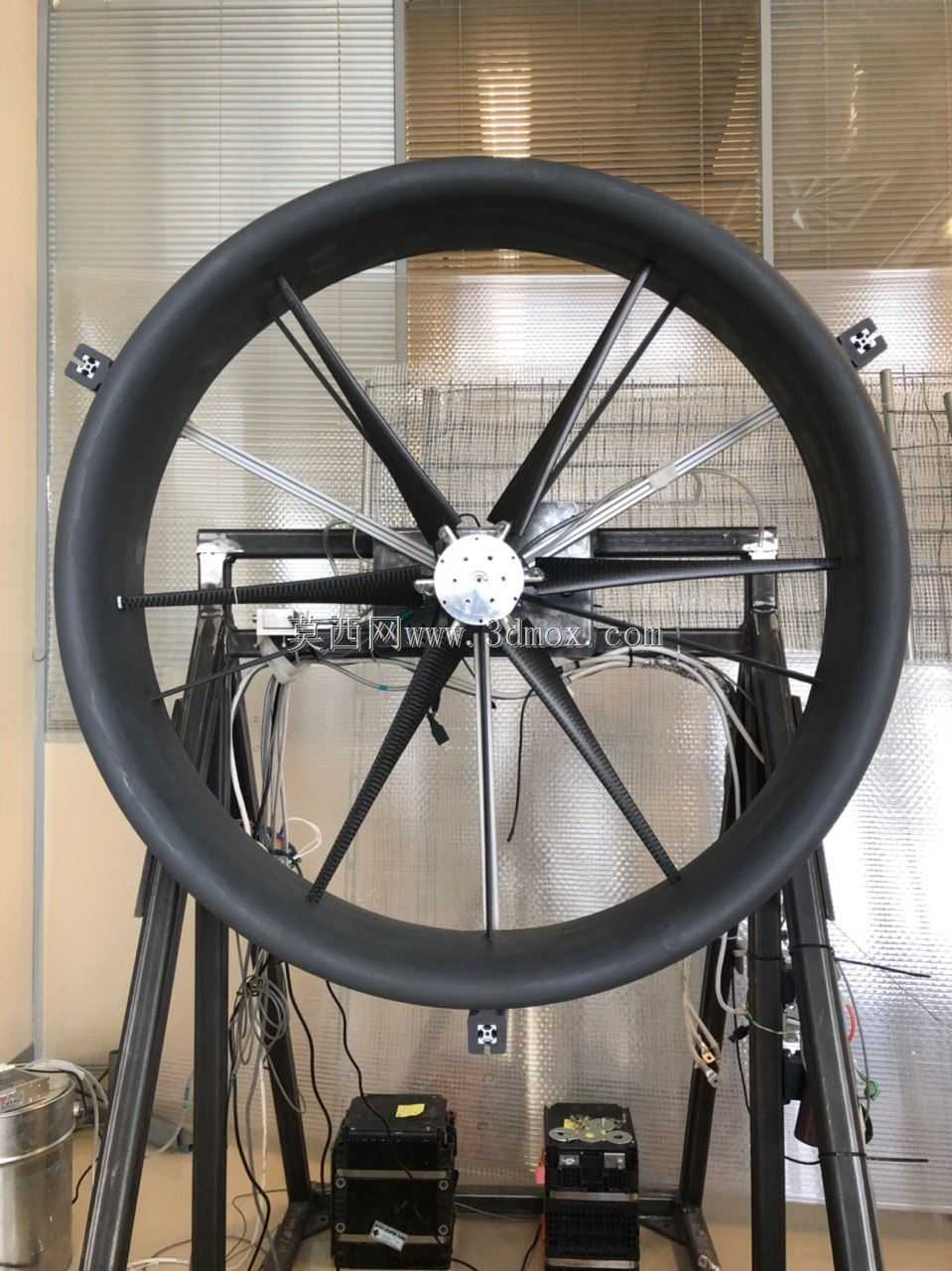

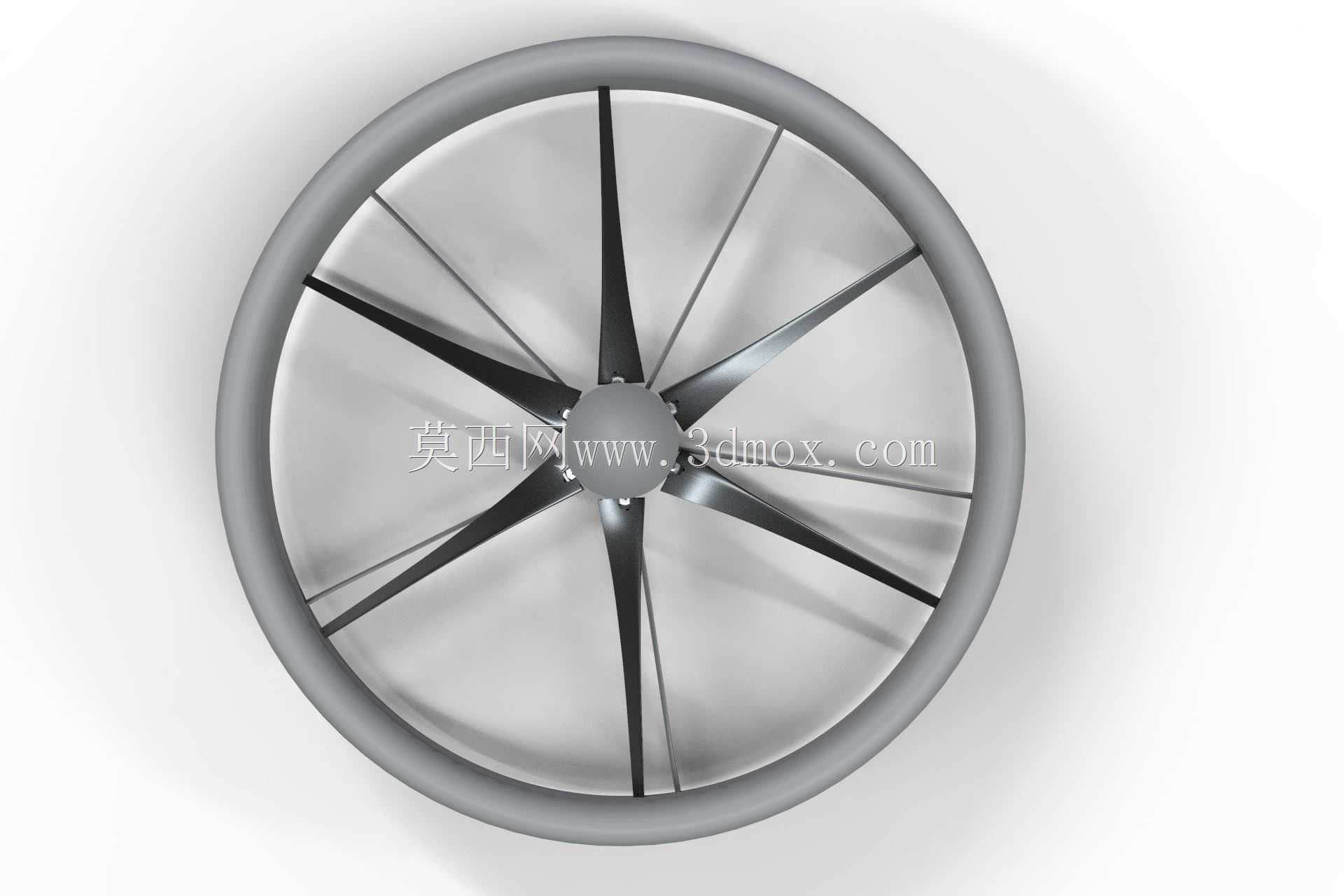

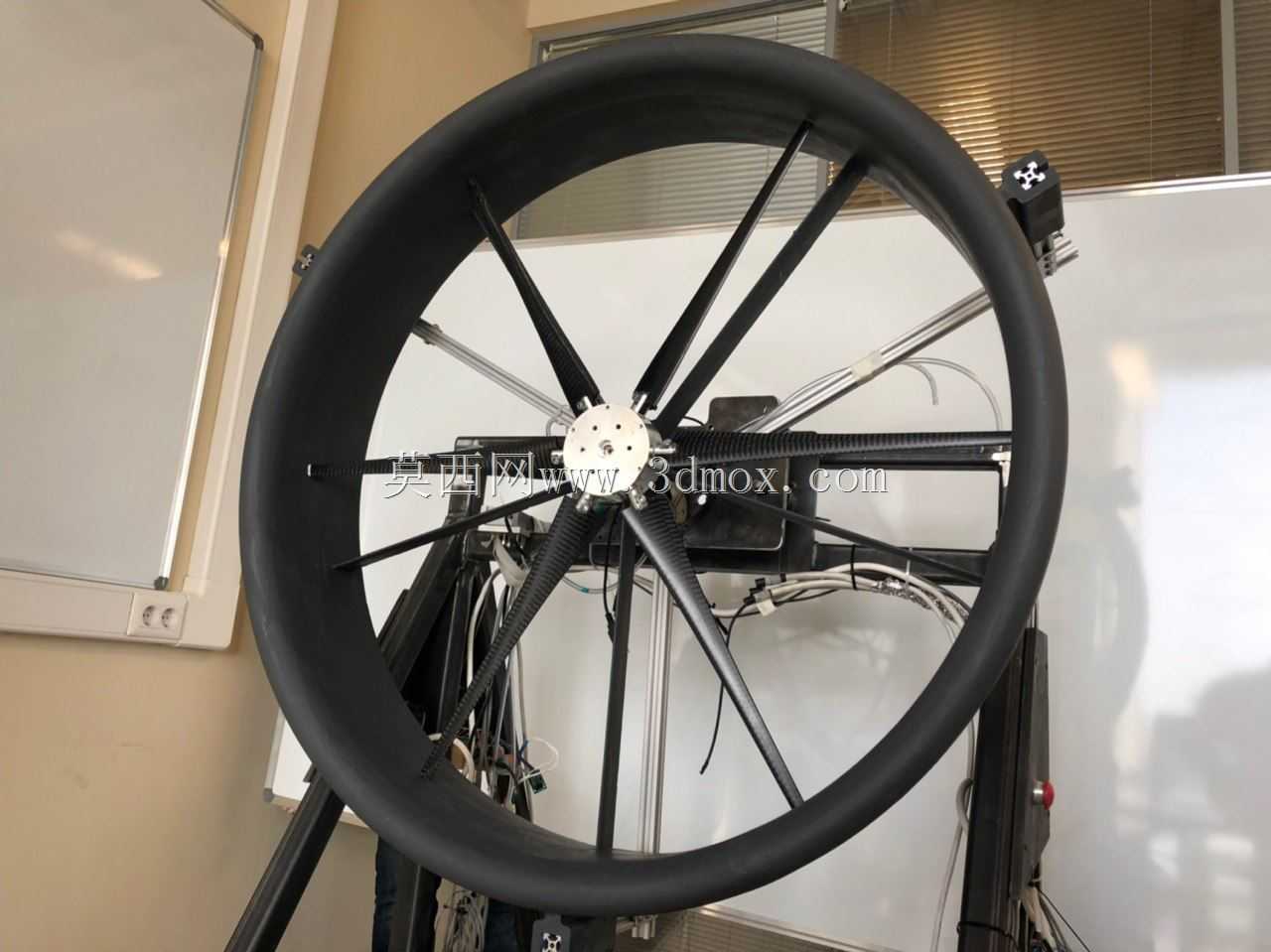

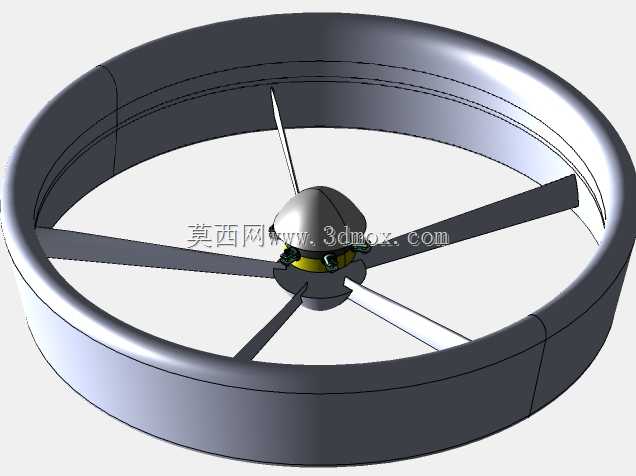

四旋翼无人机用导管变桨距螺旋桨结构

这款导管式变桨距螺旋桨，主要适配起飞重量在45kg至60kg区间的四旋翼类无人飞行器，在工业级无人机的物流运输、农林植保、复杂地形测绘等重载作业场景中，能够提供更稳定的推力输出与更高的气动效率。区别于普通定距螺旋桨，该结构采用变桨距设计，可根据飞行工况实时调整叶片桨距角，在悬停、巡航、大机动变速等不同飞行状态下，都能让动力系统维持在较优的工作区间，避免定距桨在非设计工况下出现的动力冗余不足或能耗过高问题。外围集成的环形导管结构，一方面可以对桨尖涡流形成有效约束，降低桨尖气动损失，提升整体推进效率，另一方面也能在低空作业、近物飞行时为高速旋转的桨叶提供物理防护，减少桨叶碰撞异物导致的结构损坏，同时还能一定程度降低旋翼运转产生的气动噪声，适配对噪音敏感的城市场景作业需求。从结构设计逻辑来看，整套桨组包含中心轮毂、八片分布的桨叶、外围环形导管三个核心部分，桨叶采用翼型优化设计，在3200rpm的工作转速下，单组螺旋桨可输出10kg至23kg的连续推力，整套含导管与电机适配结构的桨组实际重量控制在4.5kg，整体直径为900mm，安装时需要注意轮毂中心与电机输出轴的同轴度公差，导管与桨叶叶尖的间隙需控制在合理范围，避免运转过程中出现叶尖碰擦导管的问题。动力匹配层面，该桨组在23kg最大推力输出工况下，适配动力系统的预估输入功率为3.4kW，实际匹配额定功率4kW的驱动电机即可满足持续作业需求，轮毂结构未设置额外整流罩，安装时可根据实际飞行平台的布局需求，选配对应尺寸的整流结构优化中心区域气动流场。需要注意的是，该结构未配套对应空气叶片型号，实际装机调试时需要根据飞行控制器的变距控制逻辑，完成桨距行程与油门曲线的匹配标定，确保不同桨距下的动力输出线性可控，避免出现变距过程中的动力突跳问题。
