折叠式四旋翼航拍无人机整机结构设计

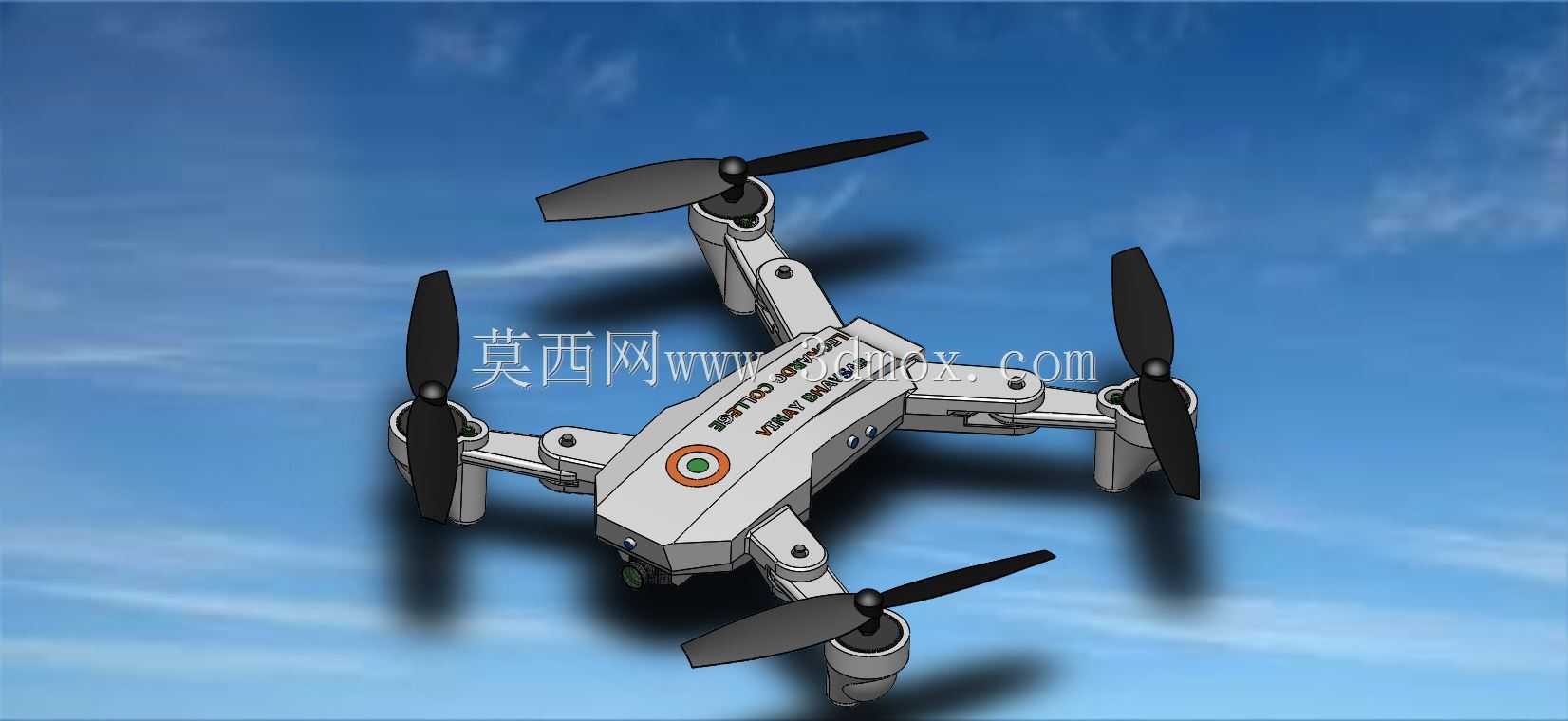

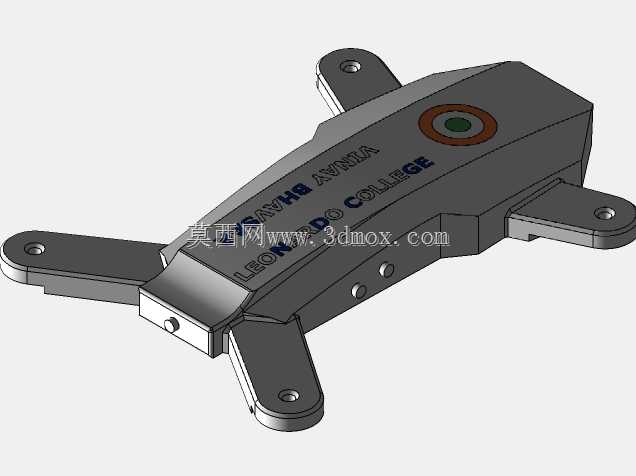

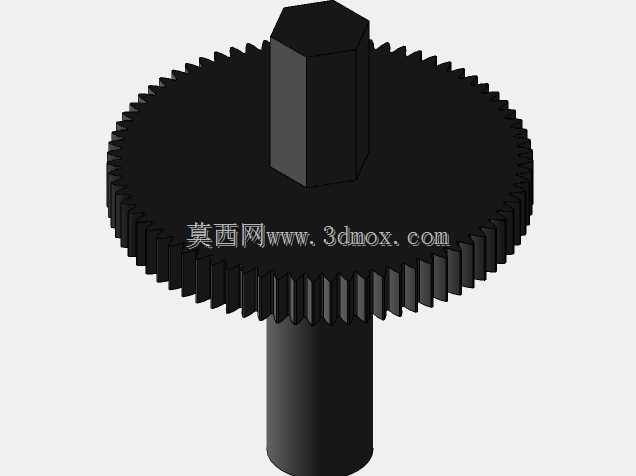

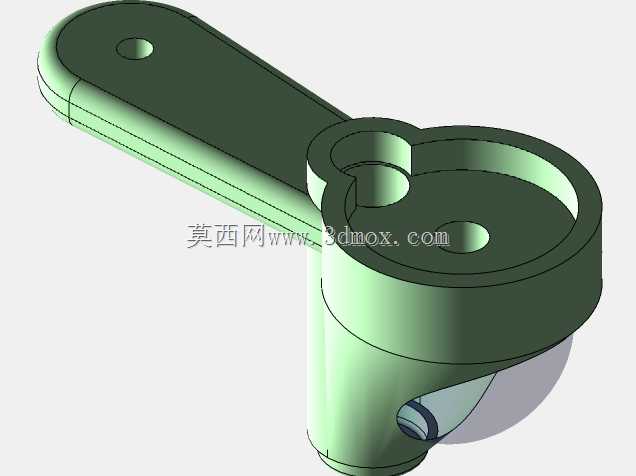

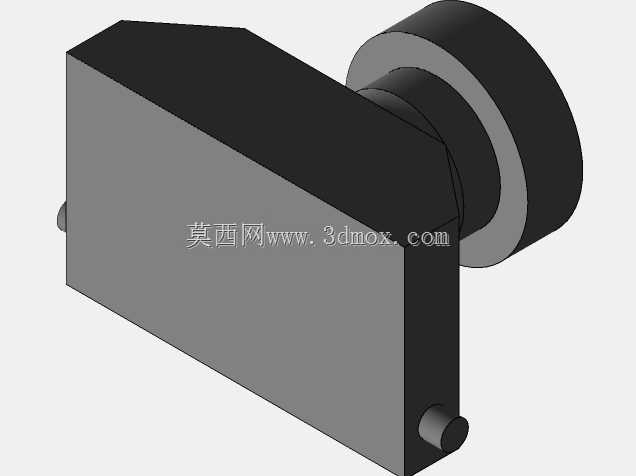

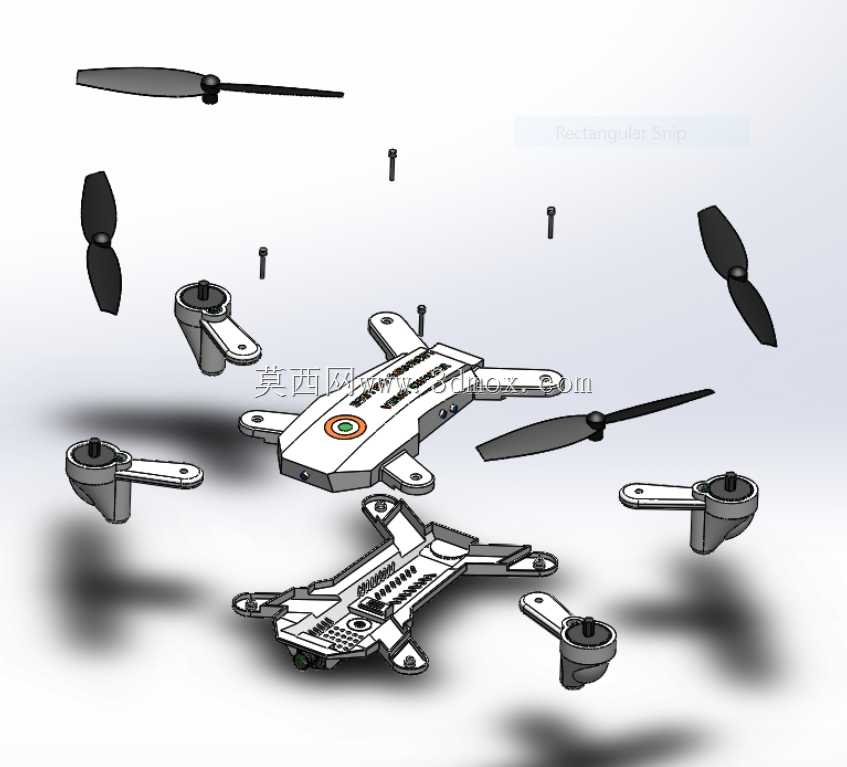

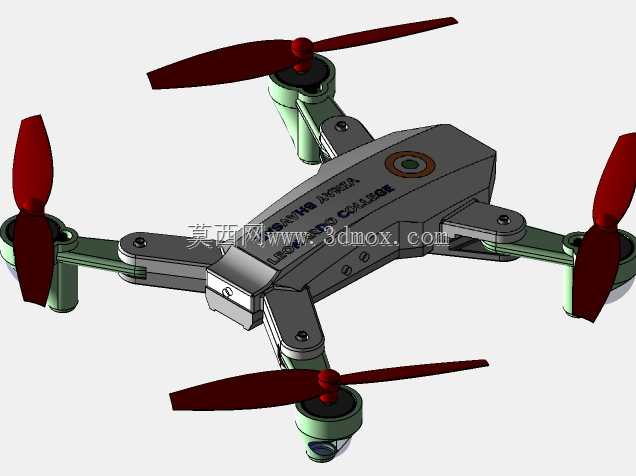

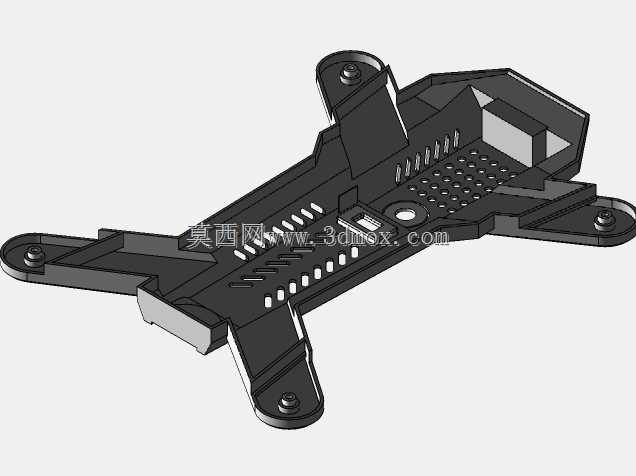

这款折叠式四旋翼飞行器的结构设计，首先围绕便携部署的实际使用需求展开，日常作业场景覆盖低空航拍、小范围场地巡检、轻量载荷投送等领域，机臂采用铰接折叠结构，收纳状态下可将整机横向尺寸压缩至展开状态的45%左右，能够直接放入常规双肩背包的隔层中，无需额外配备专用防护箱，大幅降低外业携带的负重压力。从功能实现逻辑来看，四个旋翼呈十字对称布局，每个机臂末端的电机安装座预留了标准孔位，可适配不同KV值的无刷电机，搭配对应尺寸的螺旋桨时，单轴最大拉力可覆盖150g至320g区间，能够根据实际作业需求搭配不同容量的动力电池，调整整机续航时长与载荷能力。机身主体采用上下壳对合的装配结构，中间预留的腔体空间可依次放置飞控主板、电调模块、电池仓、图传发射模块，机头位置的凸台结构专门为前置摄像头预留了安装位，可适配定焦航拍镜头与微型两轴云台，镜头视角不会被前方旋翼遮挡，能够获取无遮挡的拍摄画面。设计过程中重点考量了飞行状态下的结构强度与振动抑制，机臂铰接位置设置了阻尼定位结构，展开后可自动锁止，不会因为飞行中的振动出现松脱移位，每个电机安装座与机臂主体之间预留了减震垫安装槽，可通过加装硅胶减震垫过滤电机高速转动产生的高频振动，避免振动传递至机身内部的飞控与摄像模块，保障飞行姿态稳定与拍摄画面清晰度。整机的安装边界也做了充分的兼容性考量，机身底部预留了通用挂载孔位，可扩展加装LED夜航灯、微型喊话器、轻量抛投机构等外接配件，电池仓采用滑轨抽拉结构，更换电池时无需拆解机身外壳，外业作业时可快速完成电池更换，减少作业等待时间。机身表面的散热槽对应内部电调与图传模块的发热位置，能够在飞行过程中利用迎面气流完成被动散热，避免长时间飞行时电子元件积热导致的性能下降。起落架与机身下壳采用一体化结构设计，高度设置为35mm，既能够在降落时缓冲地面冲击，也不会遮挡底部挂载配件的工作视野，同时避免起降过程中地面杂物磕碰螺旋桨。
