大疆Mini2无人机动力组件结构设计

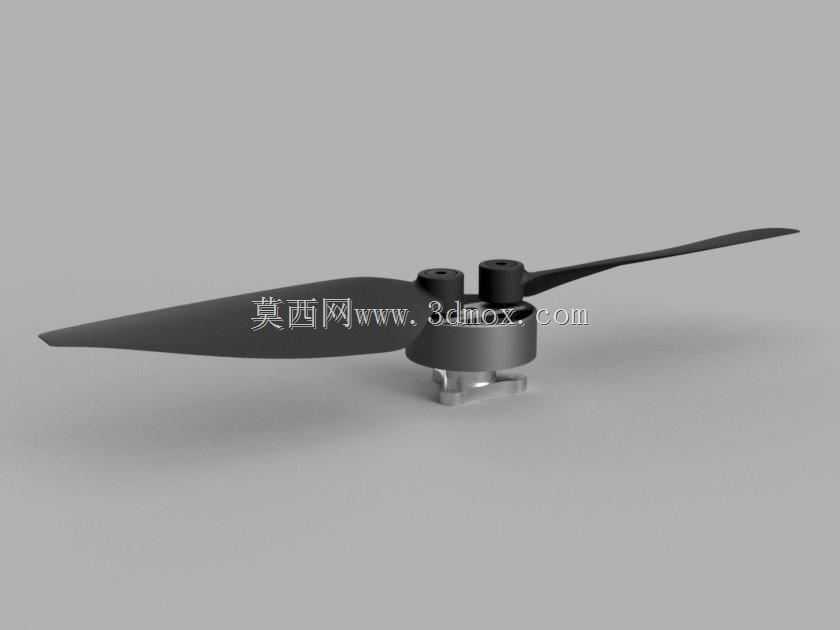

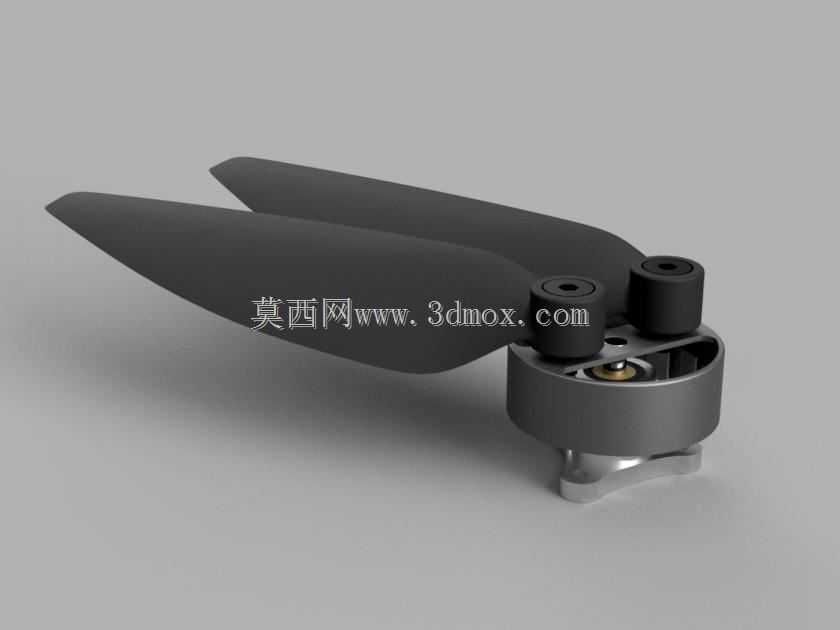

这套动力组件是小型航拍无人机的核心动力输出单元，直接决定飞行器的悬停稳定性、续航表现与机动响应速度，在消费级航拍无人机、小型巡检无人机、轻型测绘无人机领域都有广泛的适配场景。日常作业中，这类动力组件需要在高转速工况下持续输出稳定拉力，同时兼顾轻量化设计要求，避免额外增加机身负载影响续航。从结构设计来看，电机部分采用外转子无刷结构，外壳做了轻量化切削处理，底部预留的安装座带有定位止口，能直接卡入机臂末端的安装位，安装时只需对准定位孔锁紧固定螺丝即可，不需要额外做同轴度校准，能大幅降低整机装配的调试难度。电机顶部的螺旋桨快拆结构做了卡扣式设计，桨叶根部的定位凸台能直接卡入电机转子端盖的卡槽内，日常更换桨叶不需要借助额外工具，徒手就能完成拆装，在外场作业遇到桨叶磕碰损伤时可以快速更换，不会耽误作业进度。螺旋桨采用两叶折叠式设计，桨叶翼型经过气动优化，4.7英寸的桨叶长度匹配该级别电机的输出扭矩，2.6英寸的螺距设定兼顾了悬停效率与机动响应速度，在电机输出额定转速时能提供足够的起飞拉力，同时不会因为螺距过大导致电机负载过高引发过热问题。设计过程中，电机的引脚与钟形外壳的尺寸公差做了严格控制，引脚的出线位置做了防拉扯结构，避免飞行过程中震动导致引线脱焊；钟形外壳的同轴度公差控制在0.02mm以内，能保证高转速下的动平衡表现，减少飞行过程中的机身震动，避免航拍画面出现果冻效应。桨叶的外形是参考实际航拍测绘的实物逆向建模完成，翼型的弦长从根部到尖部做了渐变收窄处理，能减少桨尖涡流带来的能量损耗，同时桨叶根部做了加厚处理，提升高速旋转时的结构强度，避免大机动动作时桨叶出现形变断裂。安装边界方面，电机主体的外径与机臂安装位的内径做了间隙配合设计，底部安装座的孔位间距匹配该级别无人机的通用机臂安装标准，除了适配原厂机型外，也能用于同级别小型穿越机、自制微型无人机的动力改装。整套组件的结构设计充分考虑了外场作业的实际使用需求，快拆结构、轻量化设计、动平衡控制都围绕小型无人机的实际使用场景做了针对性优化，不管是用于整机结构设计参考，还是用于动力系统选型匹配，都能提供准确的结构参数参考。
