立式不锈钢储液罐体结构设计

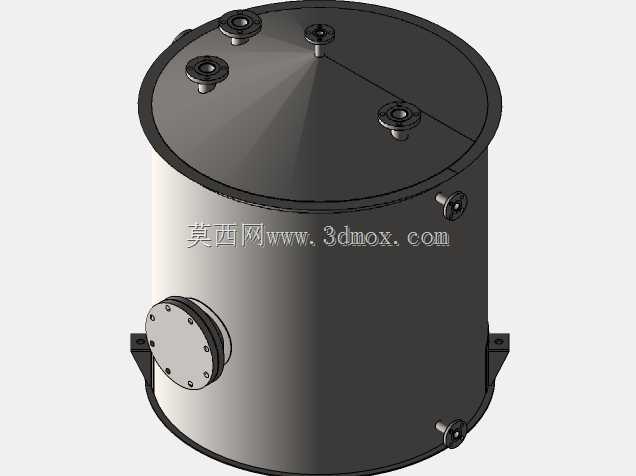

这款立式不锈钢储水罐体，在中小型工业流体存储、民用供水配套、小型水处理系统中都有广泛适配场景，日常可作为工艺循环水暂存、纯水中转、清洗工序供水储槽使用，也可适配轻度腐蚀性流体的常压存储需求。从结构设计来看，整体采用立式圆柱筒体搭配锥顶封头的构型，相比平顶结构，锥顶能够避免顶部积液残留，同时提升罐体顶部的结构刚度，减少顶部承压变形的风险，筒体底部设置三个均布的安装支脚，支脚带安装孔位，可直接通过螺栓固定在设备机架或者混凝土基础上，安装时需要预留底部排污口的操作空间，底部侧置的法兰检修口，可在罐体内部清洁、组件检修时提供操作通道，无需拆解顶部管路即可完成内部维护作业。顶部共设置四个不同规格的管接口，分别可适配进液、溢流、排气、液位检测组件的安装，接口均采用标准法兰连接形式，可根据实际管路通径选配对应法兰标准，减少现场配管的改造成本；筒体侧壁上下位置分别设置侧置接口，可作为出液口、液位计安装口或者备用取样口使用，接口位置经过受力校核，避免开孔处出现应力集中导致的焊缝开裂问题。材质选用不锈钢板材加工，筒体焊缝采用满焊后抛光处理，内壁光滑无卫生死角，既能够满足普通工业场景的防锈需求，也可适配食品、制药行业对储液容器的卫生要求。设计时充分考虑了安装边界约束，整体外径控制在常规车间通道可通行的尺寸范围内，吊装时可利用顶部接口附近的吊装点完成转运，无需额外焊接吊耳，减少对罐体本体的损伤。日常使用过程中，该罐体为常压存储设计，不适用于带压存储工况，安装时需要保证支脚安装面的水平度，避免长期偏载导致支脚焊缝疲劳失效，侧置检修口的法兰密封垫需要根据存储介质特性选配对应材质，避免长期使用出现渗漏问题。
