四旋翼碳纤维机架结构设计方案

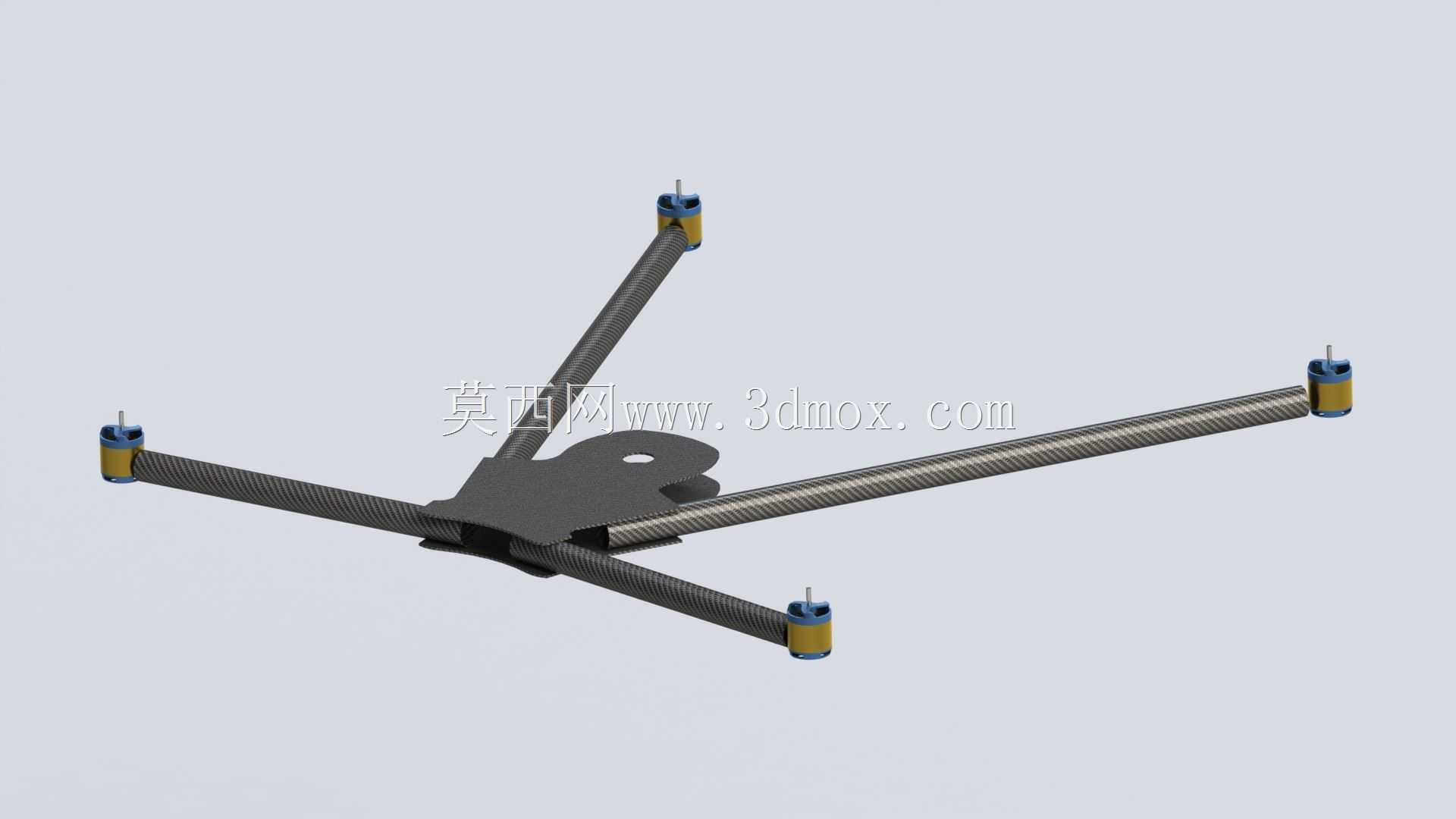

这款四旋翼机架采用中心板加辐射式机臂的经典布局，核心承载区域为一体化成型的中心安装板，板件预留了飞控模块、电源模块的安装孔位，孔位排布遵循主流航模电控件的通用安装尺寸，可直接适配市面上多数开源飞控与分电板的固定需求，无需额外打孔改件。四根机臂采用碳纤维管材制作，管材表面的编织纹理既可以直观体现材料的纤维走向，也能在轻量化的前提下保证足够的抗弯抗扭强度，机臂与中心板的连接位置做了嵌入式卡位设计，配合紧固件可抵消飞行过程中机臂产生的扭转应力，避免长时间飞行后机臂出现松动偏移。机臂末端预留了动力单元的安装接口，接口尺寸适配常规无刷电机的安装孔距，电机座位置做了同轴度限位设计，可保证电机输出轴与机臂轴线保持垂直，降低动力输出时的不必要震动，提升飞行姿态的稳定性。从实际应用场景来看，这类机架多用于小型航拍无人机、教学实验用飞行平台以及轻量化作业无人机的搭建，机臂长度经过匹配设计，可适配对应尺寸的螺旋桨，相邻机臂的螺旋桨转动范围无重叠干涉，预留的安全间隙可避免飞行过程中出现桨叶打碰的问题。中心板的外形做了切角优化，既可以降低飞行时的风阻，也能避免尖锐边角在装机调试过程中划伤操作人员，板件上的走线槽位可将电源线、信号线规整收纳，减少线材外露带来的风阻与信号干扰问题。设计过程中优先考虑了拆装维护的便捷性，机臂与中心板的连接紧固件均采用标准规格，日常更换受损机臂时无需拆解全部电控部件，仅需松开对应位置的紧固件即可完成替换。机架整体的安装边界充分考虑了便携性需求，机臂展开后的尺寸可满足常规飞行的稳定性要求，同时不会因为尺寸过大导致收纳运输不便，机臂末端的电机座预留了电调的安装空间，可将电调直接固定在机臂末端，缩短电机与电调的接线长度，降低线路损耗。中心板下方预留了任务载荷的安装位，可根据使用需求挂载小型摄像模块、传感模块等作业部件，挂载点的承重经过结构校核，可满足常规轻量化任务的载荷需求，不会因为挂载额外部件导致机架结构出现形变。
