巴西TUCANO航模骨架结构设计

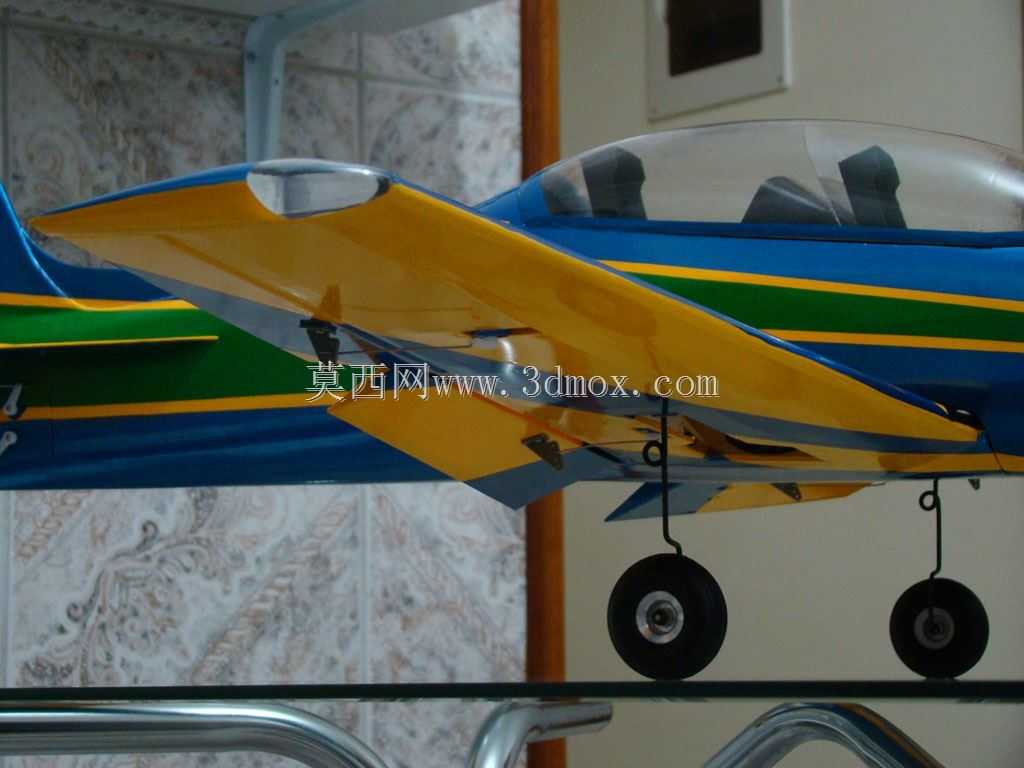

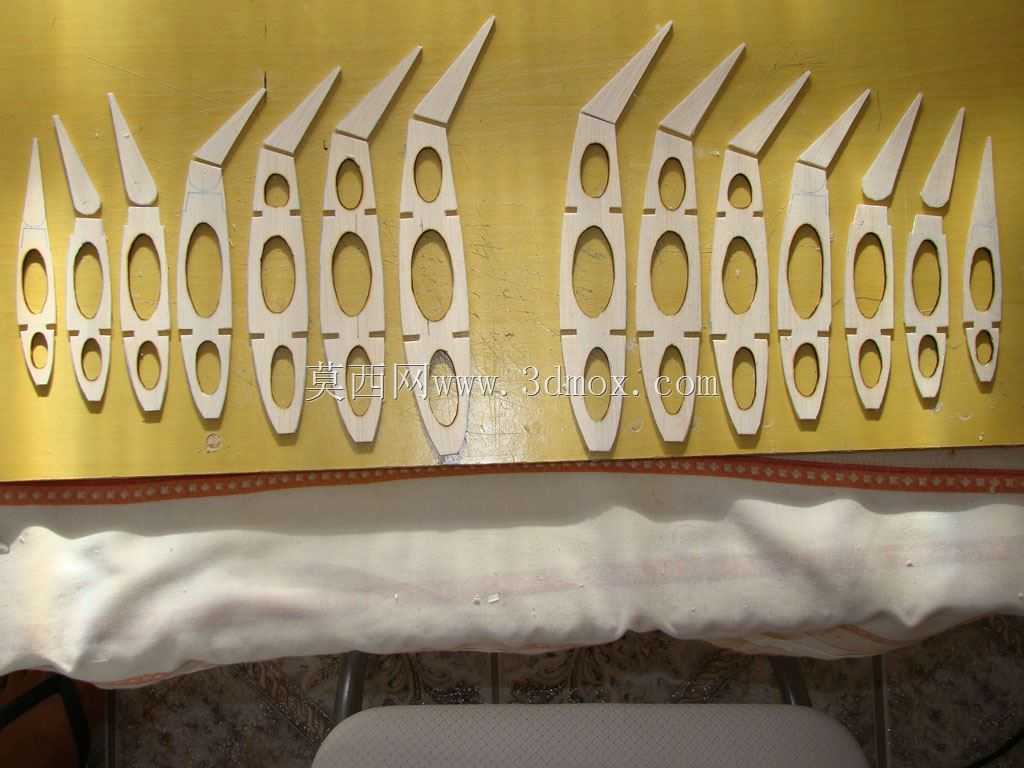

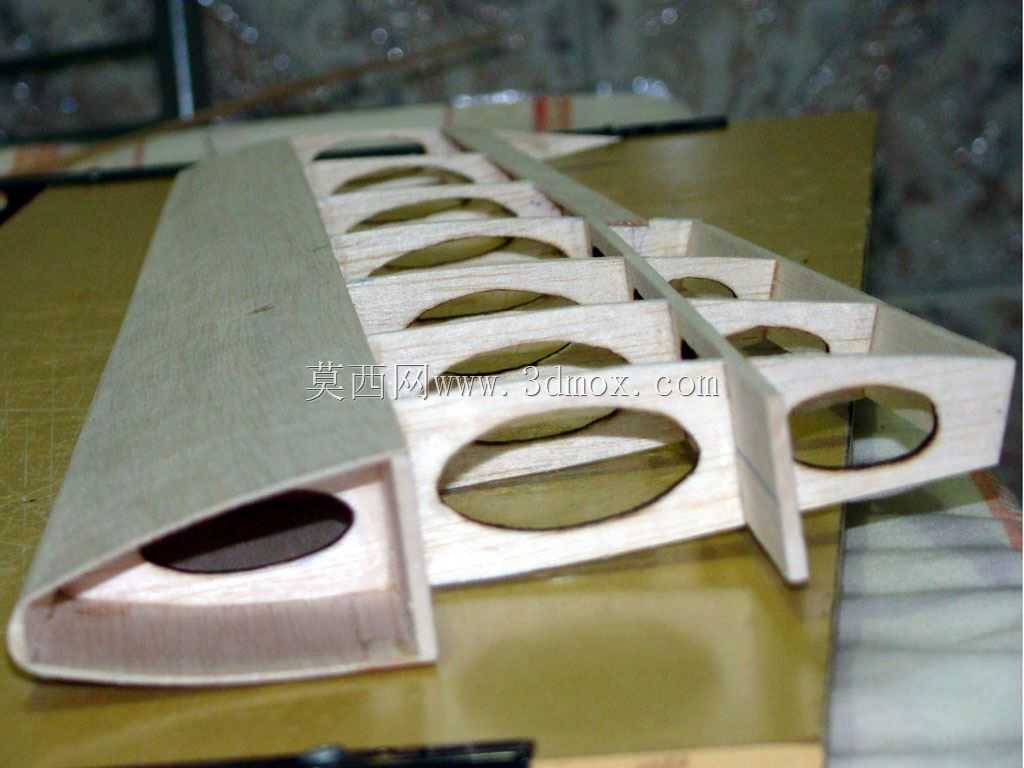

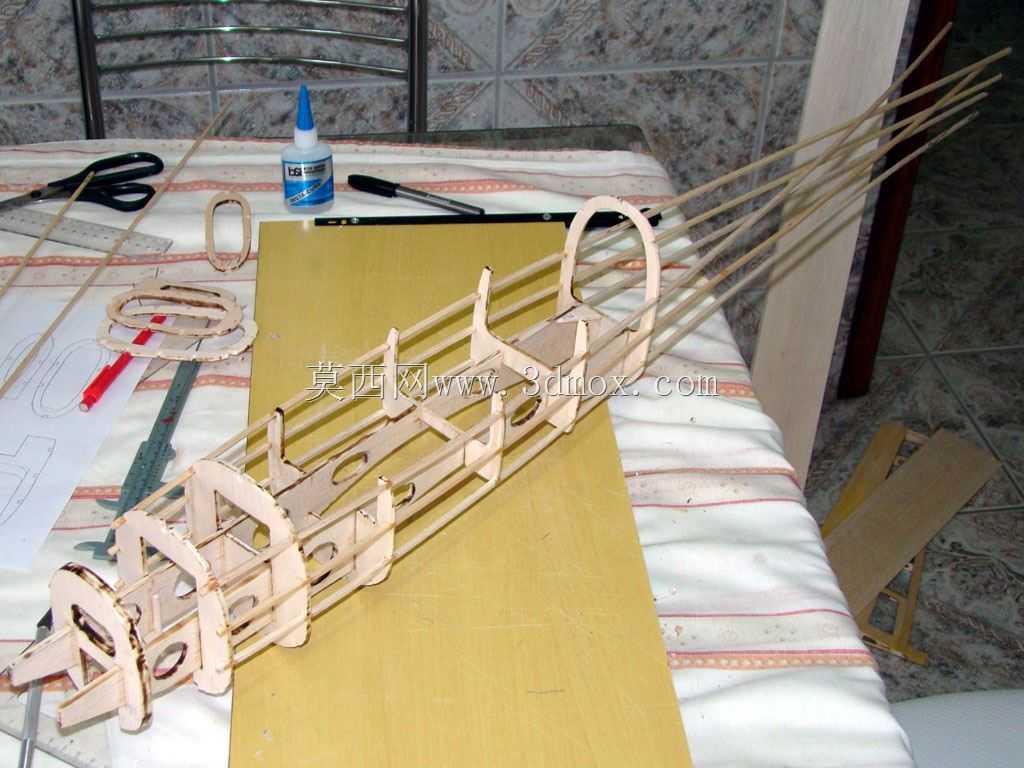

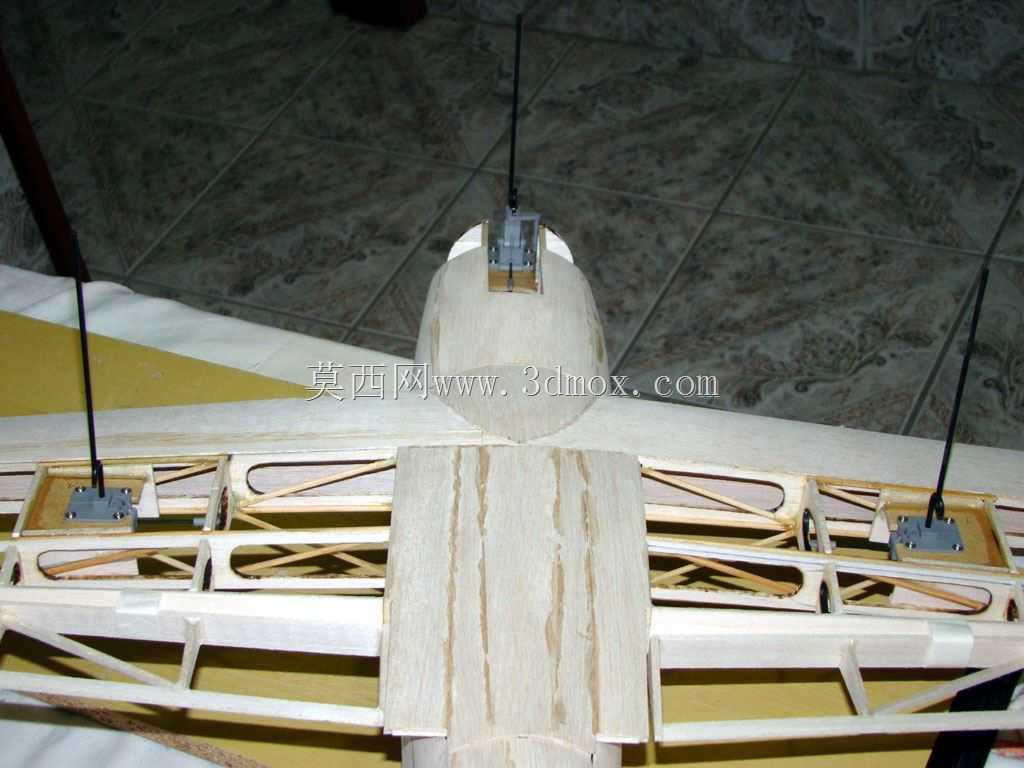

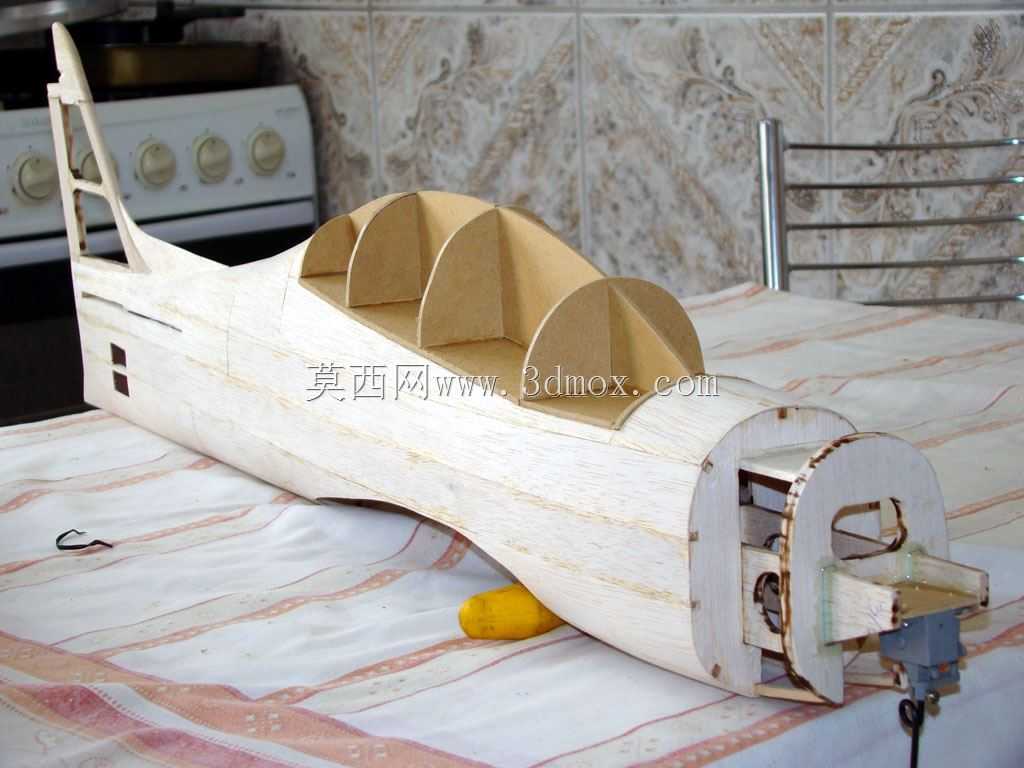

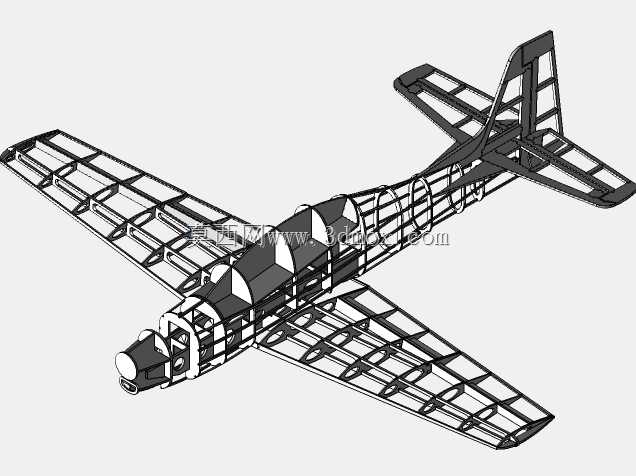

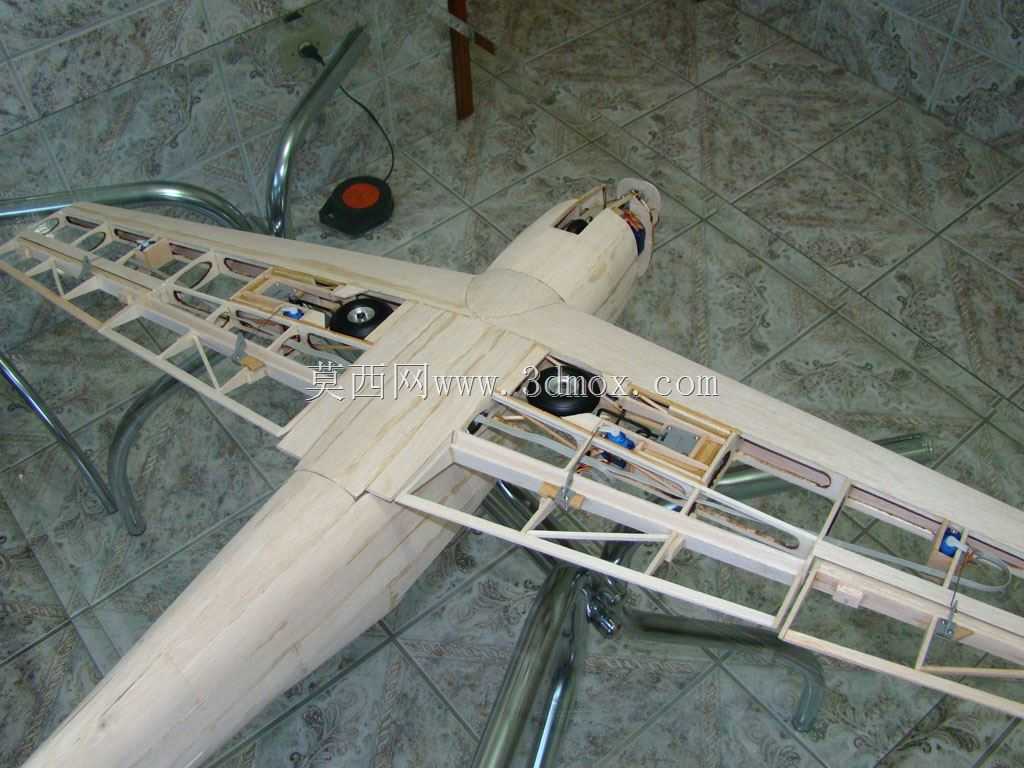

这套结构件是固定翼像真航模的核心承力骨架，对应巴西FAB制式TUCANO机型的等比例缩放设计，主要应用于轻木固定翼航模的组装制作场景，是航模从零散板材到具备飞行结构强度整机的核心装配基础。整套骨架采用激光切割工艺加工，适配轻木板材的切割公差控制，每一段肋板、翼梁的切口都经过对位校准，组装时无需额外修磨即可完成卡接，能大幅降低航模爱好者的组装门槛，减少手工裁切带来的结构误差。从设计思路来看，骨架采用分段渐变的翼型肋板排布，从翼根到翼尖的肋板轮廓逐步收窄，完全匹配真机的翼型曲线，每片肋板上开设的椭圆形镂空，并非单纯的减重设计，一方面是在保证结构抗弯强度的前提下尽可能降低翼面自重，提升航模的飞行载荷冗余，另一方面是为蒙皮覆盖后预留内部走线空间，方便舵机连杆、接收机天线的布设，避免线材挤压蒙皮造成翼面凹凸。翼梁位置的卡槽采用通长对位设计，组装时主翼梁可以贯穿所有肋板的对应卡槽，将分散的肋板连成整体承力结构，翼根位置的肋板厚度比翼尖位置高30%，用来抵消飞行时翼根处承受的最大弯曲力矩，避免大机动动作时翼根出现断裂风险。安装边界方面，整套骨架组装完成后，机翼部分的安装位预留了标准的航模舵机安装槽，对应9g微型舵机的安装尺寸，翼根处的对接卡口可以和机身中段的翼台精准卡合，配合定位销即可完成机翼与机身的固定，无需额外打孔定位。尾翼部分的骨架同样采用等比例渐变结构，肋板上的镂空兼顾减重与走线需求，和机身尾段的连接位预留了碳杆插接通道，可插入直径3mm的碳纤杆提升尾翼的抗扭强度。这类骨架结构的设计核心是在轻量化与结构强度之间找到平衡，所有切口的位置都避开了应力集中点，肋板的圆角过渡处理能减少飞行振动带来的结构疲劳，即使在日常起降的轻微碰撞中，也能通过结构的微小形变吸收冲击力，避免骨架直接断裂。对于航模结构设计从业者来说，这套骨架的排布逻辑可以作为像真固定翼航模设计的参考，其肋板间距、镂空比例、卡槽公差的控制方式，都适配轻木航模的常规制作工艺，不需要特殊的加工设备即可完成生产制作。
