简易轴流式排气通风扇三维结构设计

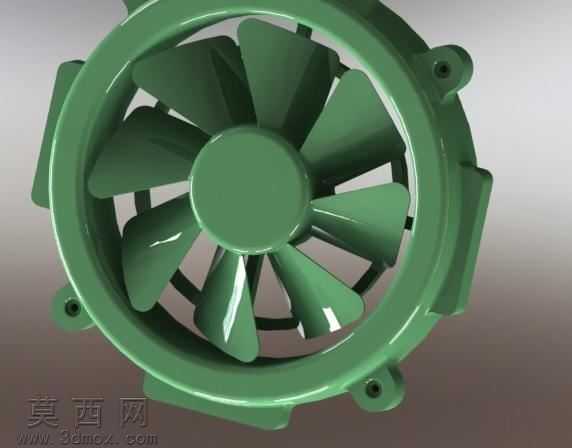

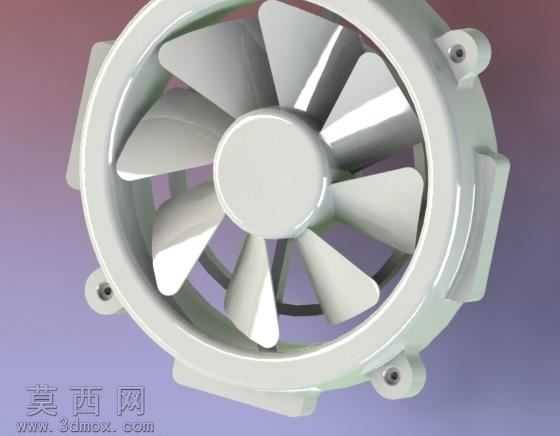

本作品为简易轴流式排气风扇的三维建模设计，整体采用SolidWorks完成全参数化建模与渲染输出，建模过程优先还原排气扇的核心功能结构，未标注具体工程尺寸，适合作为结构参考、教学演示或同类产品设计的基础原型使用。整体模型分为外框护圈、中心轮毂、辐射式扇叶、安装固定耳四大核心结构模块，外框护圈采用圆角过渡的环形薄壁结构，边缘做了大弧度倒角处理，避免尖锐棱角带来的安全隐患，护圈外侧均匀分布四个带安装孔的固定耳，安装孔位做了沉台设计，可匹配标准紧固件实现嵌入式或壁挂式安装固定，护圈内侧预留了防护网的安装卡位，可根据使用需求拓展防护结构。中心轮毂采用圆台过渡的柱形结构，与外框护圈保持同轴度约束，轮毂表面做高光质感的塑料材质渲染，还原ABS工程塑料注塑成型后的细腻质感，轮毂与扇叶的连接位置做了平滑的圆角过渡，避免应力集中问题，提升结构的力学合理性。扇叶部分共设计九片等角度均匀分布的前倾式曲面叶片，每片叶片的曲面弧度经过反复调整，建模时采用曲面放样、边界凸台的方式生成叶片实体，叶片从根部到端部的厚度逐渐递减，边缘做薄化处理，既可以降低叶片转动时的风阻，也能提升排风时的气流导向效率，叶片表面与轮毂采用同材质的高光塑料渲染，通过光影调整突出曲面的流畅弧度，还原真实塑料扇叶的光泽质感。渲染阶段采用渐变紫灰背景突出主体结构，打光采用多光源漫反射方案，避免硬阴影遮挡结构细节，清晰展现各部件的装配关系与外形特征。整体设计遵循家用排气扇的通用结构逻辑，各部件之间的装配间隙预留合理，可直接导出用于运动仿真演示，也可在此基础上添加电机仓、防护网、接线结构等细节，拓展为完整的产品级模型，适合用于SolidWorks基础建模教学、家用通风产品结构参考、场景装配素材使用。
