牵引式农牧场饲料抛撒作业设备结构

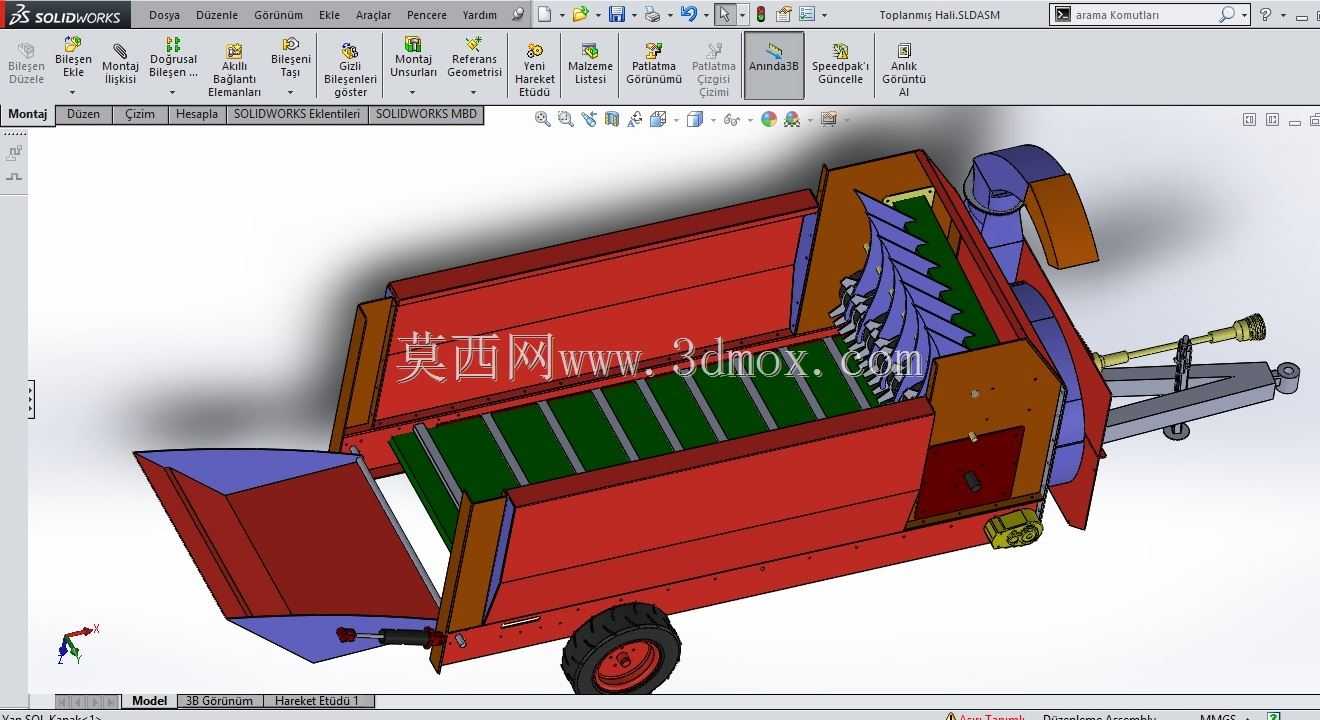

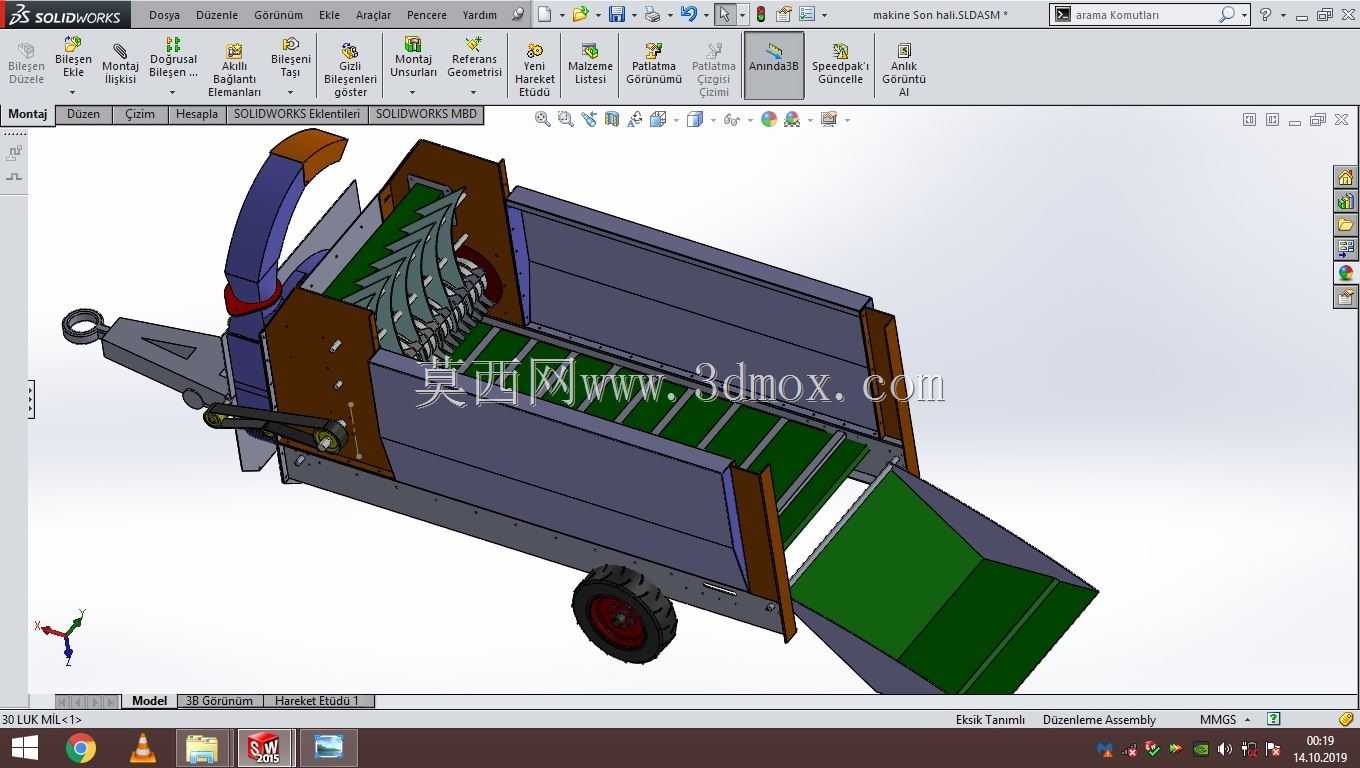

这款牵引式作业设备主要面向规模化牛羊养殖牧场的饲喂环节设计，可直接挂载在常规农用拖拉机后方完成转场与作业，适配国内多数中小型牧场的圈舍通道宽度与青贮饲喂作业需求。设备整体采用拖挂式布局，料箱主体为上宽下窄的敞口式焊接结构，内壁做了倾斜导料角度设计，避免青贮、黄贮、粉碎秸秆类饲料在输送过程中出现架桥、卡料问题，料箱底部铺设带横向挡条的链板式输送机构，可根据作业需求调整输送速度，精准控制饲料抛撒量，适配不同规模畜群的饲喂投喂量要求。设备出料端设置了带弧形导料板的高速抛撒转子，转子上排布多组折弯式抛料叶片，作业时可将输送机构送来的饲料均匀抛撒至饲槽区域，抛撒幅宽可通过调整导料板角度实现调节，单侧抛撒距离可覆盖常规圈舍从通道到饲槽的距离范围，无需人工二次补撒。设备的牵引架采用可伸缩式铰接结构，可适配不同牵引高度的农用动力机械，牵引连接位置设置了缓冲减震套，减少田间、圈舍不平整路面行驶过程中的刚性冲击，延长结构件疲劳寿命。行走部分采用农用低压宽基轮胎，降低对牧场松软地面的压强，避免转场过程中碾压草场或者圈舍地面。设备的动力传递采用侧边齿轮传动结合皮带传动的组合方式，动力从牵引设备的后动力输出轴接入后，分别驱动底部输送链板与末端抛撒转子，传动路线做了密封护罩设计，避免饲料碎屑、尘土进入传动部件造成磨损。设计过程中重点考虑了农牧区作业的维护便捷性，所有易损的抛料叶片均采用螺栓紧固的可更换结构，日常检修无需整体拆解转子总成，链板输送机构的张紧装置设置在料箱尾部外侧，操作人员站在地面即可完成张紧度调整，无需钻入设备底部作业。料箱的有效容积适配国内多数牧场单次饲喂的饲料装载量需求，整体外形宽度控制在常规农用机具的通行尺寸范围内，可顺利通过乡村道路、牧场圈舍的常规限宽区域，设备整体重心偏低，转场行驶过程中稳定性较好，即使在带有坡度的牧场作业区域也不易出现侧翻风险。设备的护罩部分全部采用圆角折弯处理，避免作业过程中剐蹭圈舍围栏或者对操作人员造成磕碰伤害，外露的旋转部件全部设置了安全防护网，符合农牧作业设备的安全设计规范。
