谷物干燥储料一体化成套设备结构

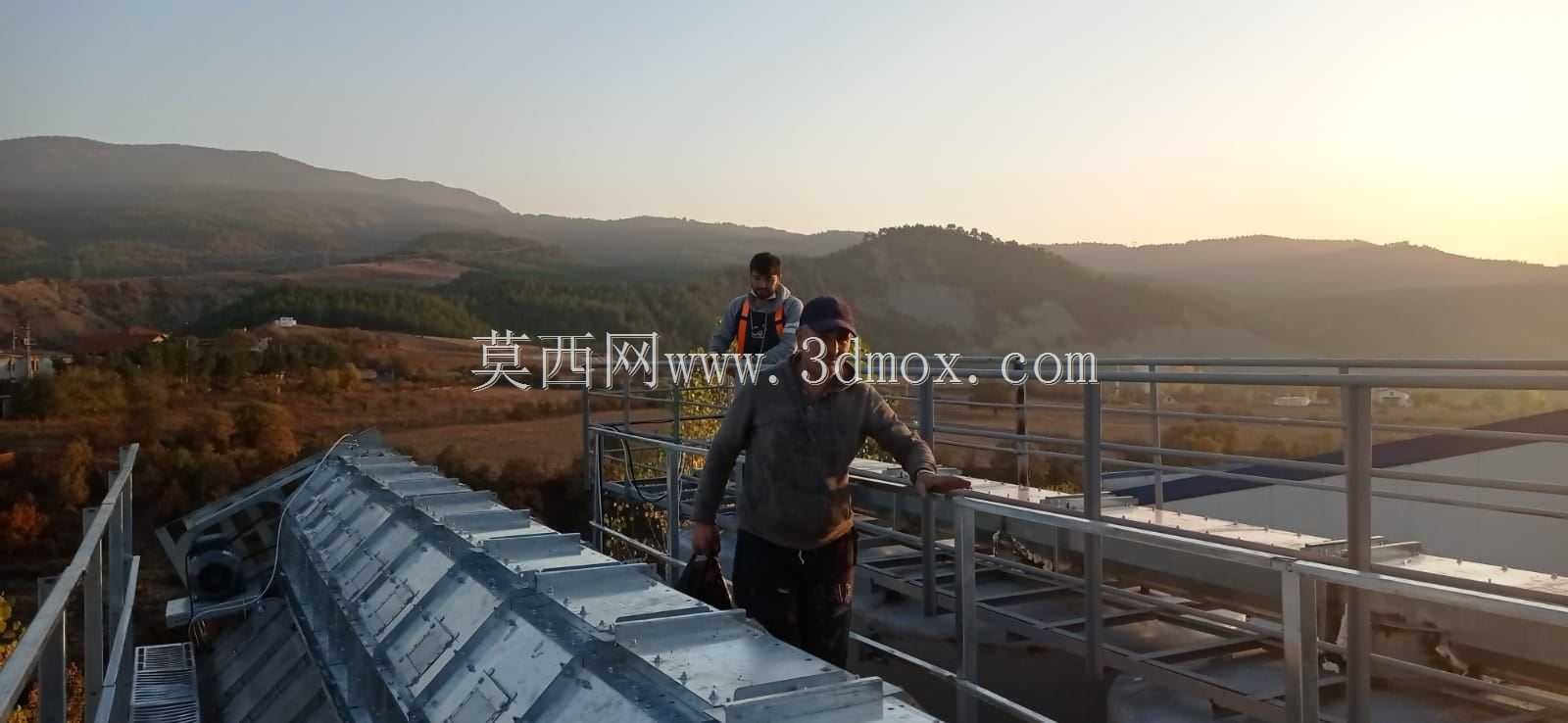

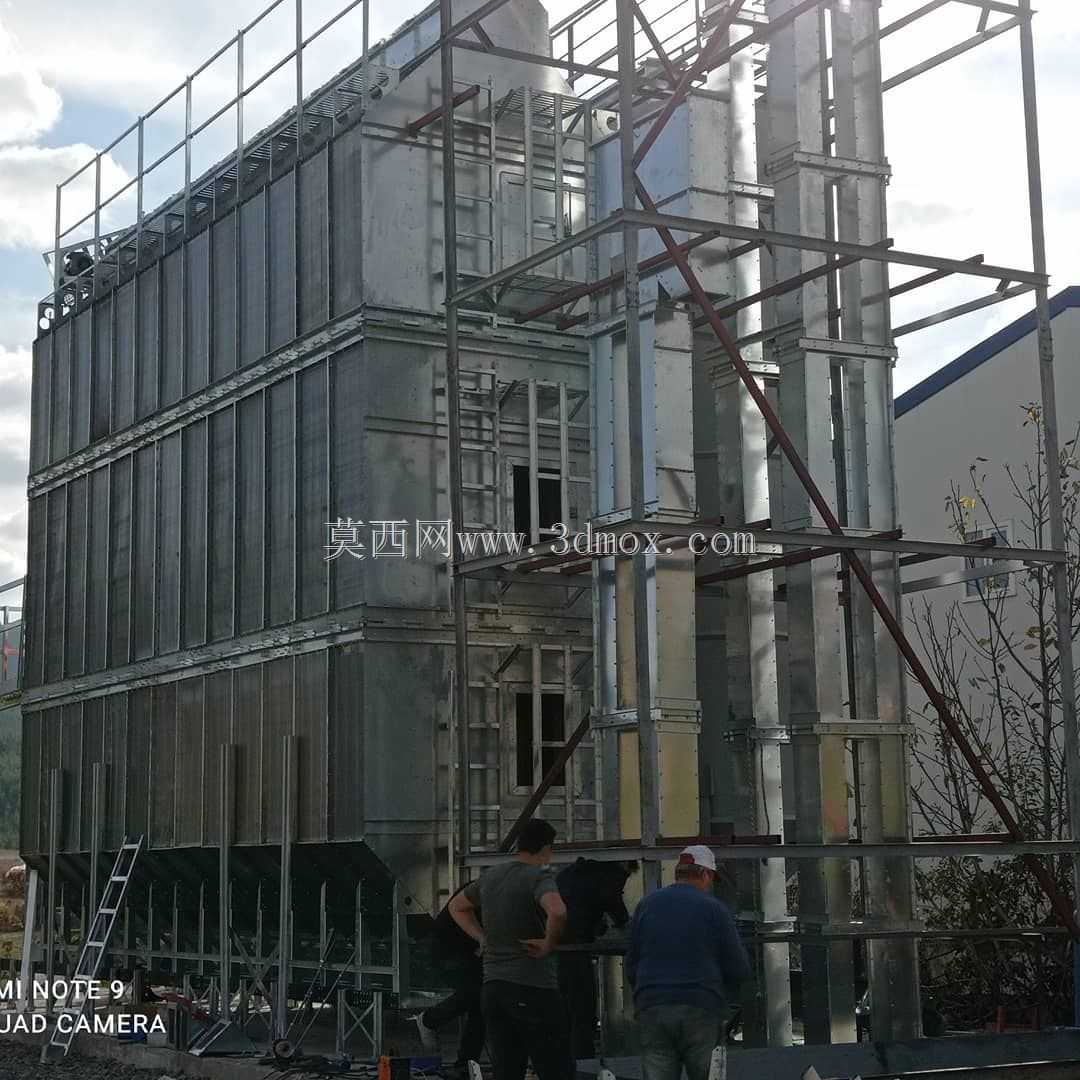

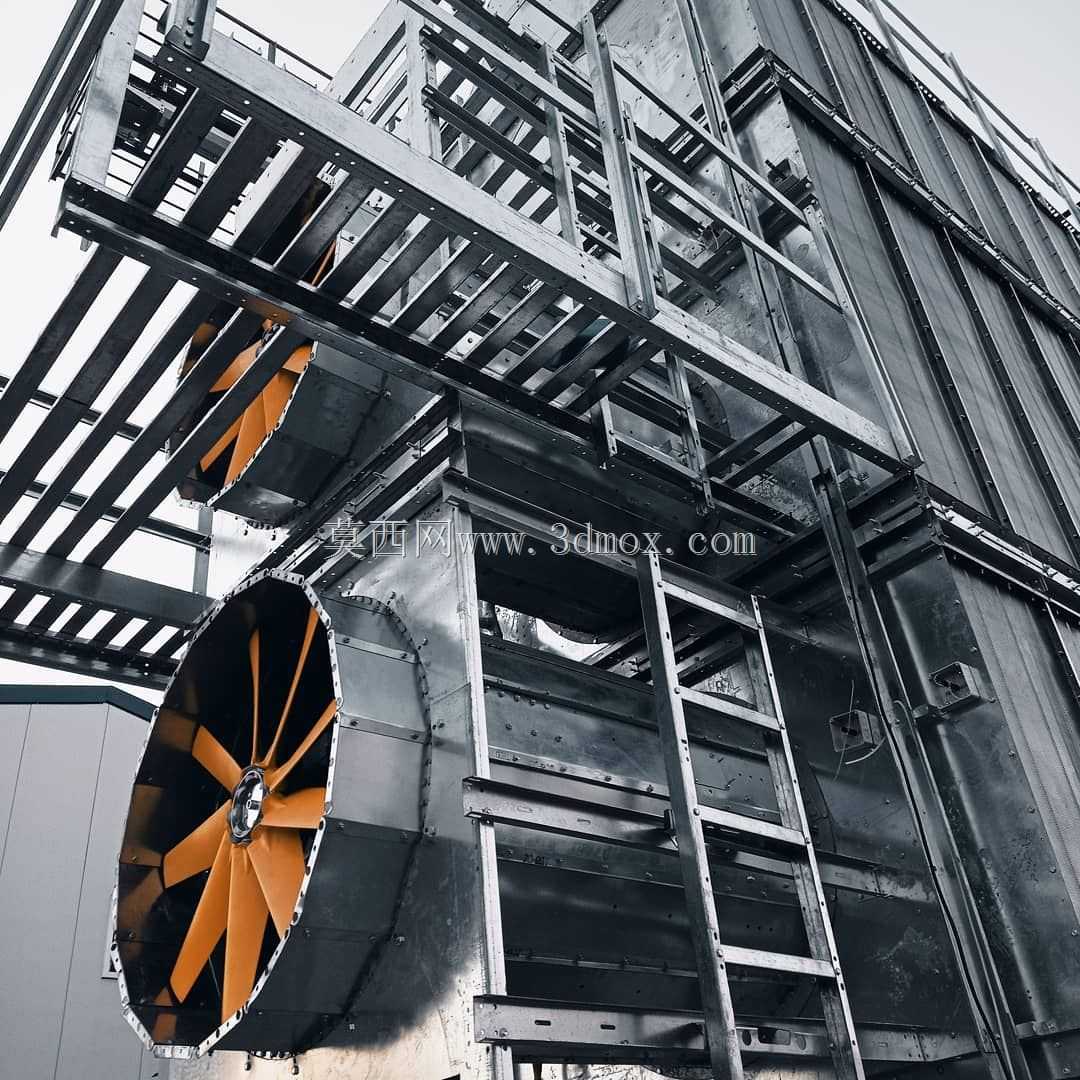

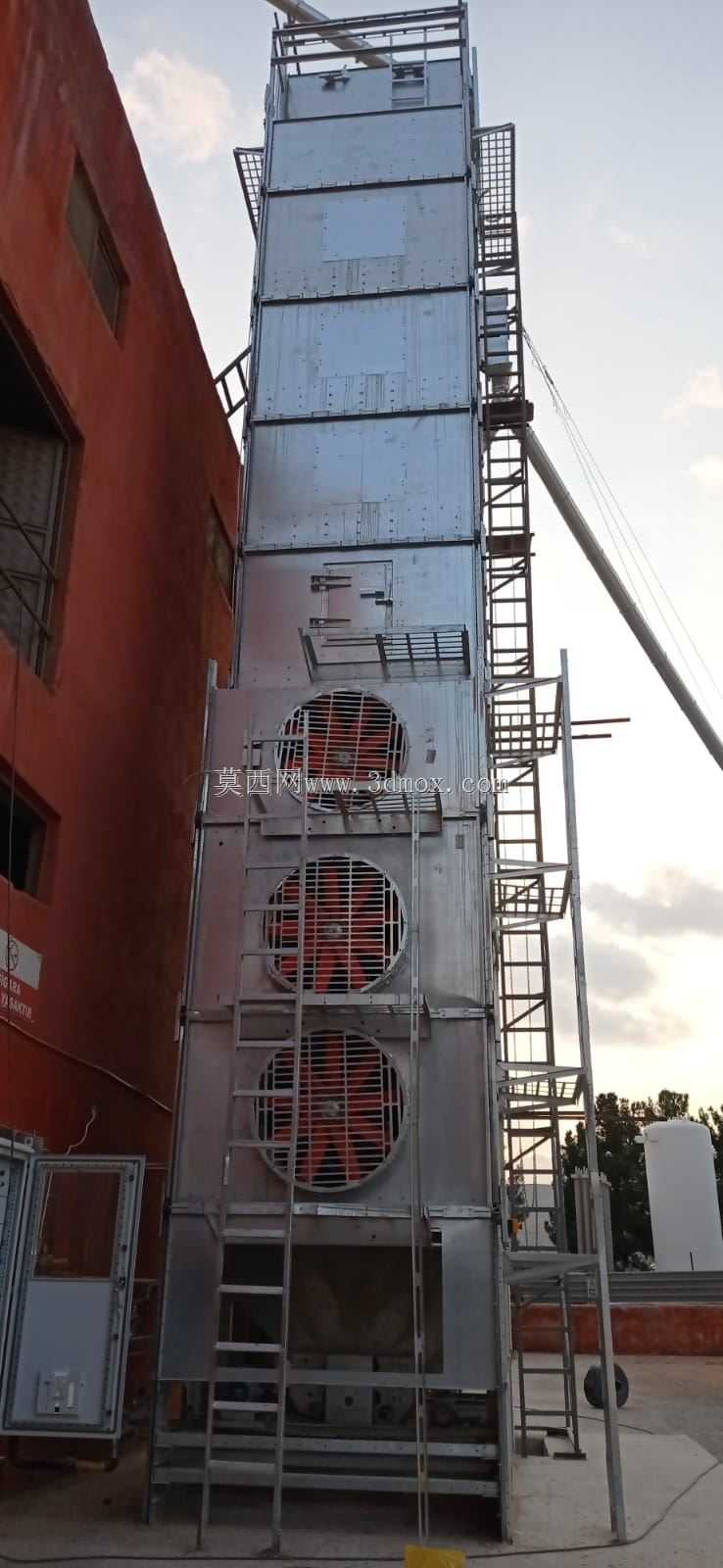

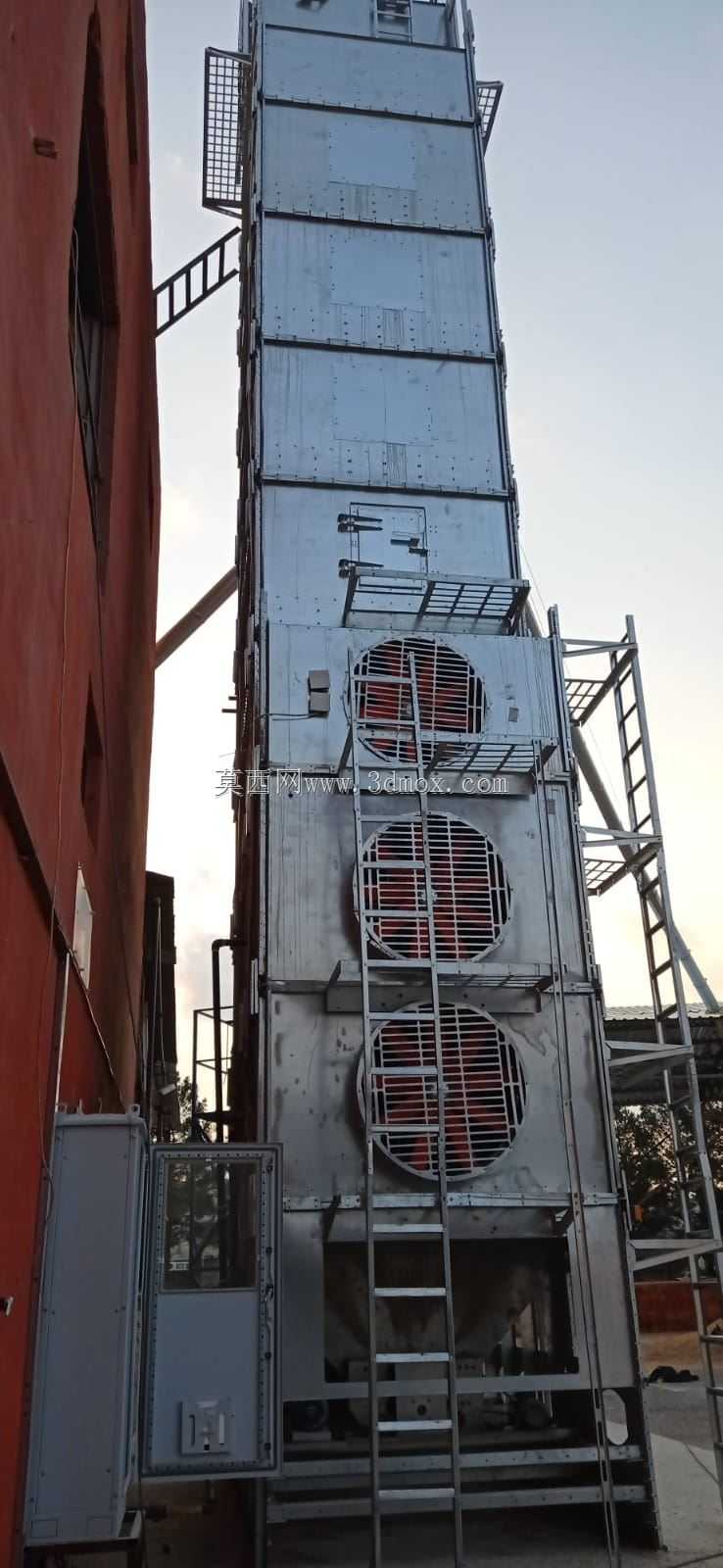

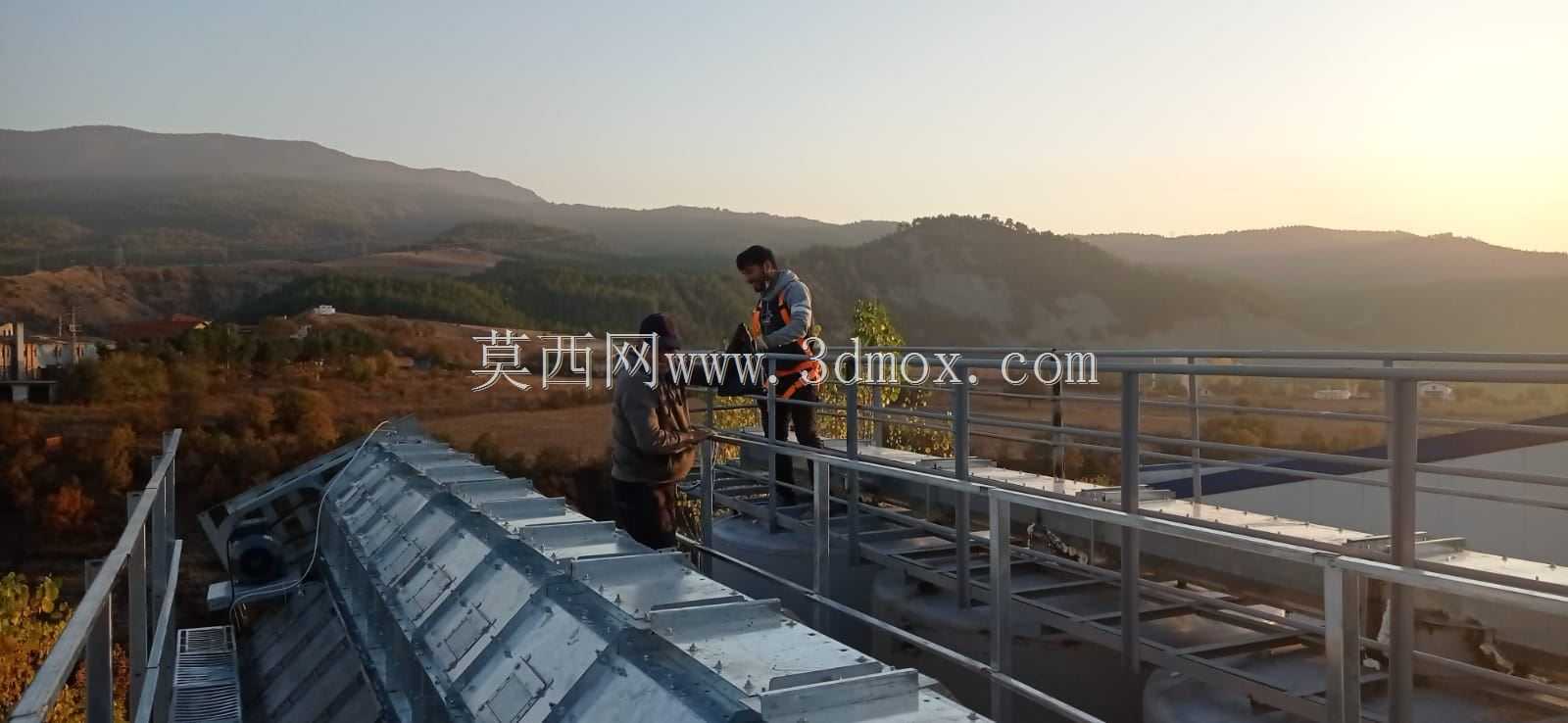

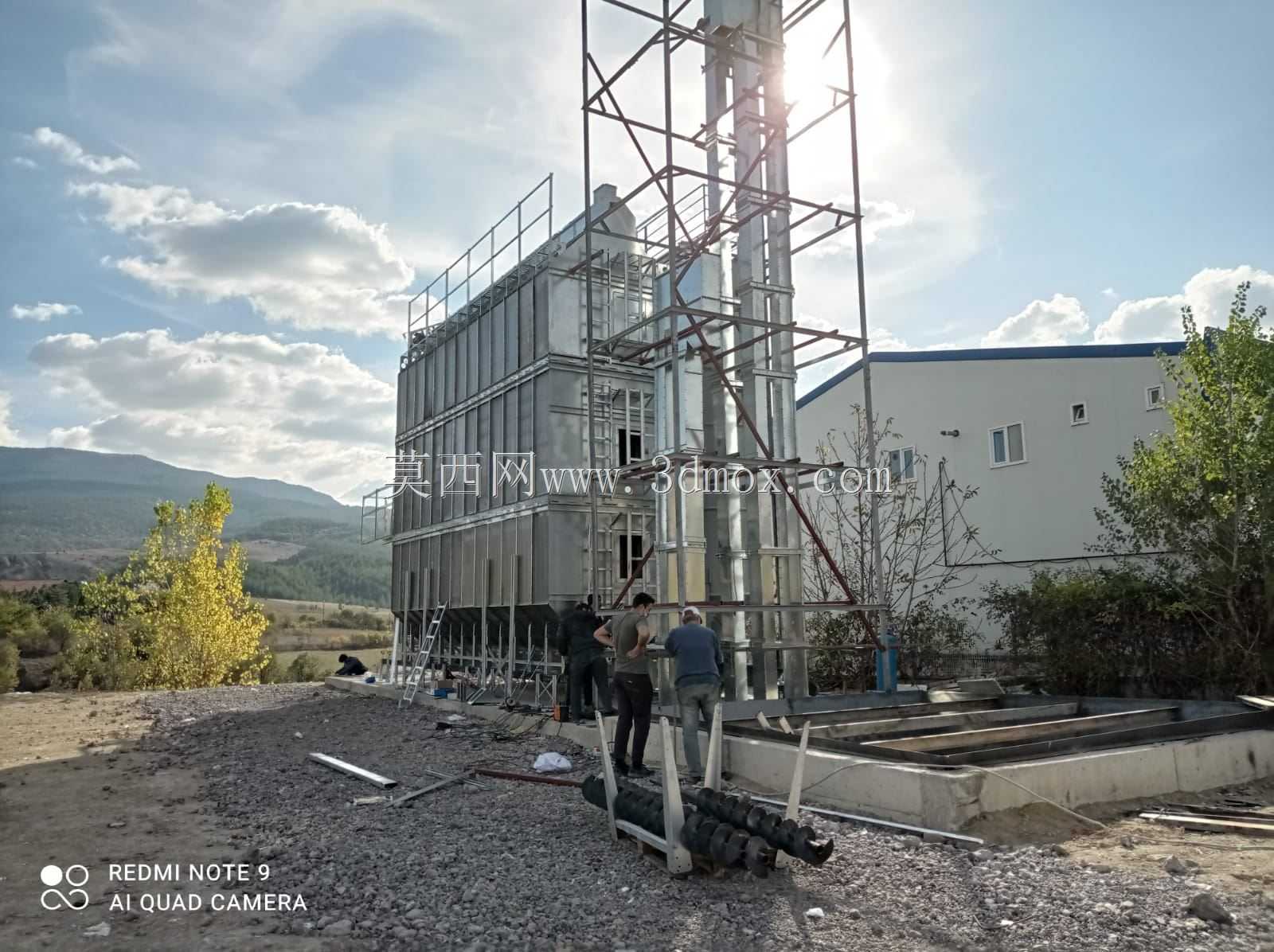

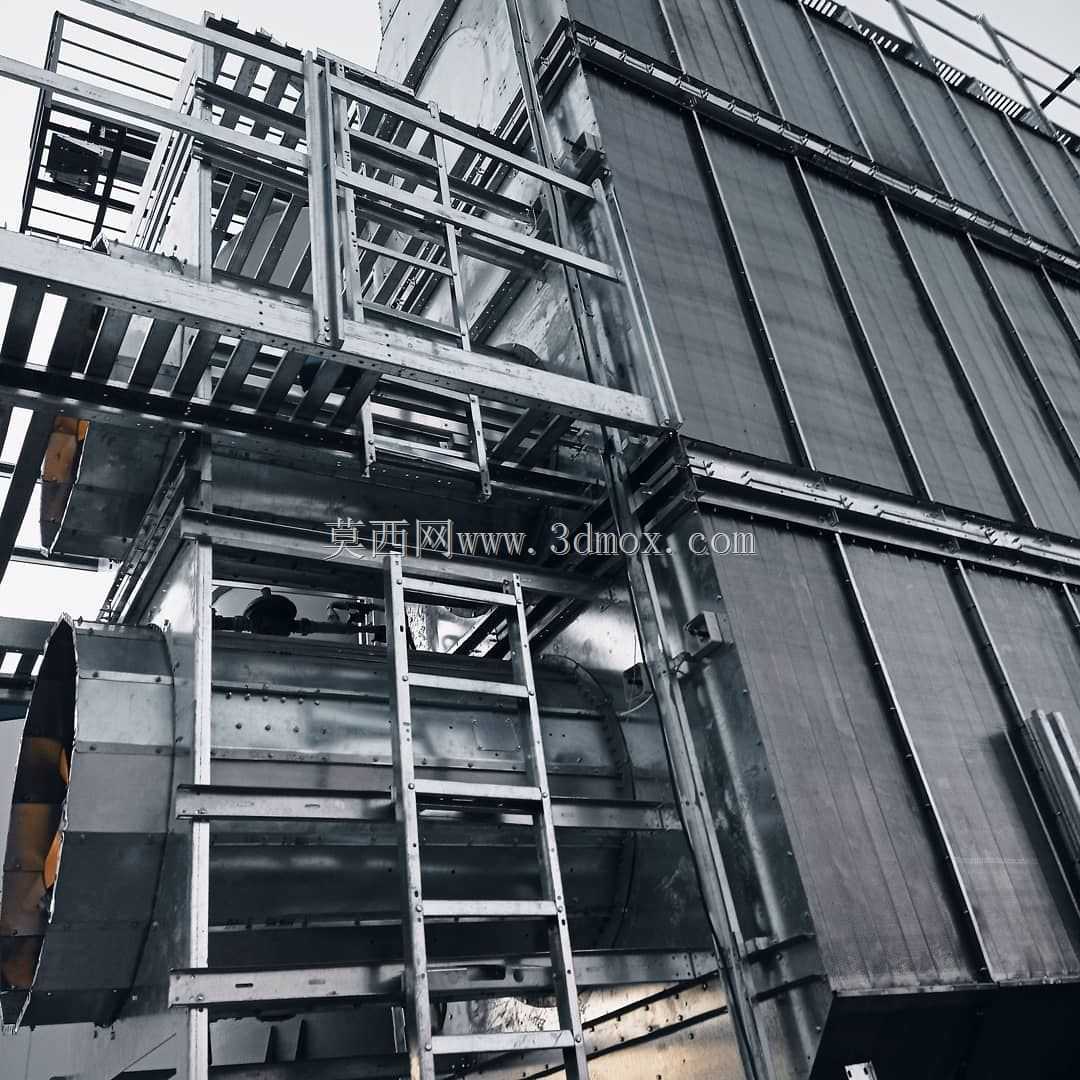

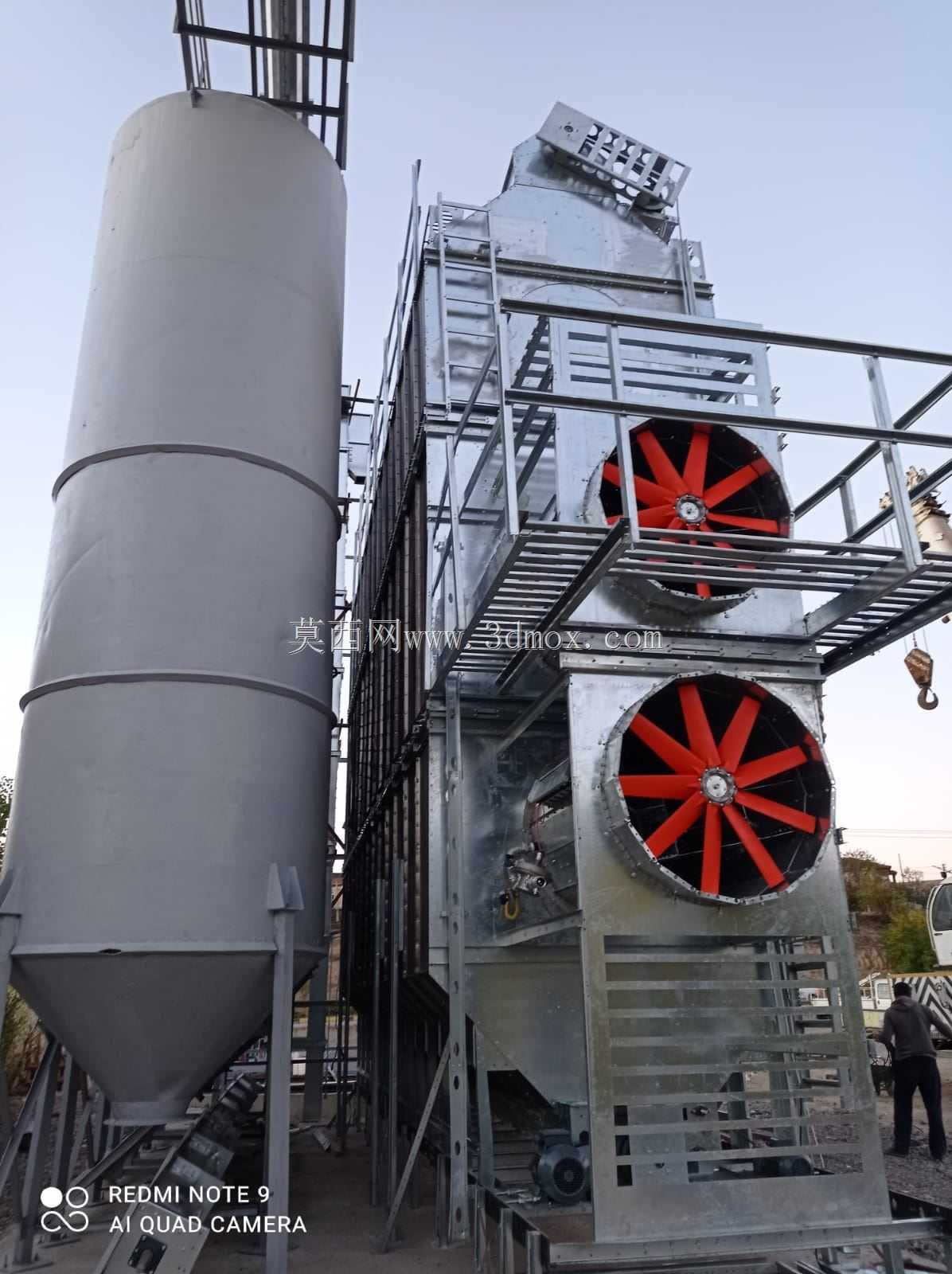

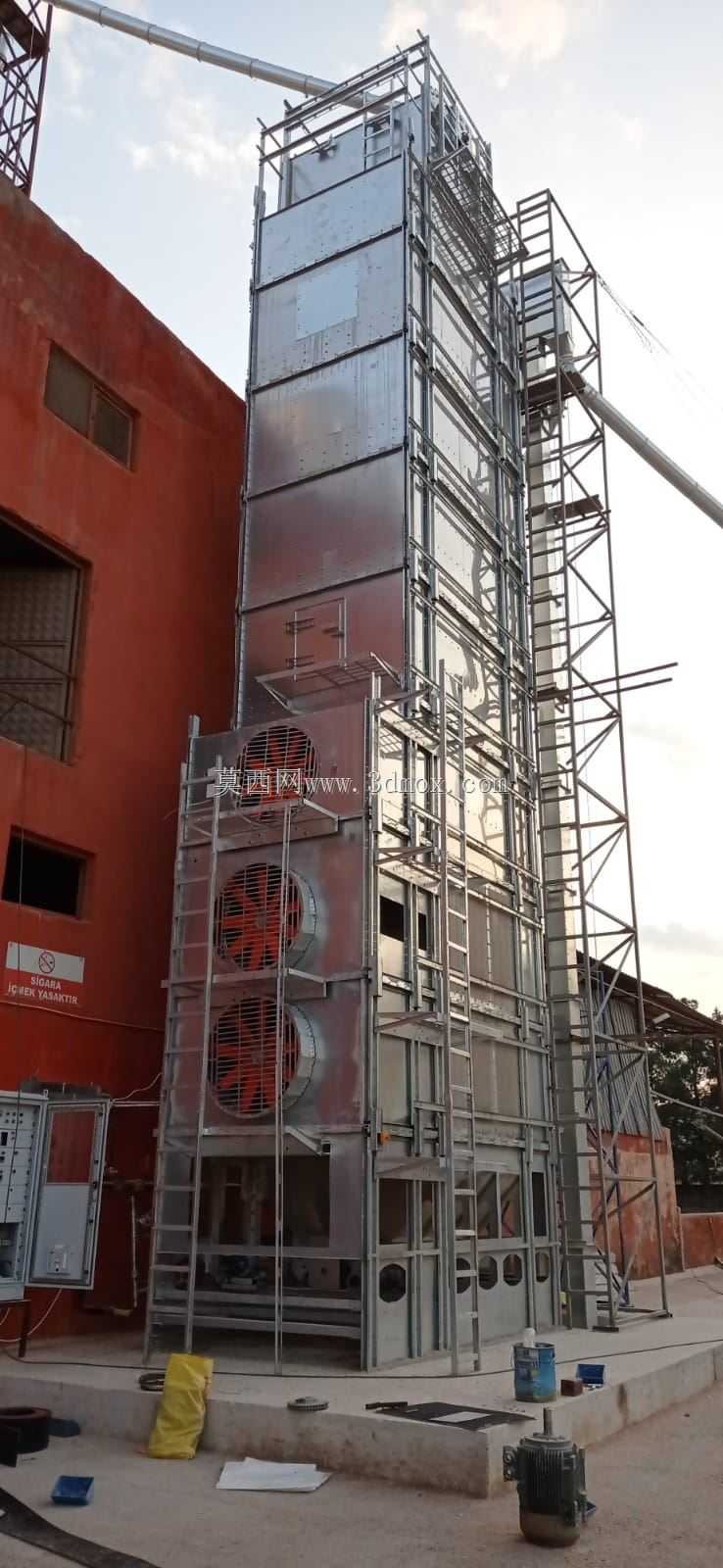

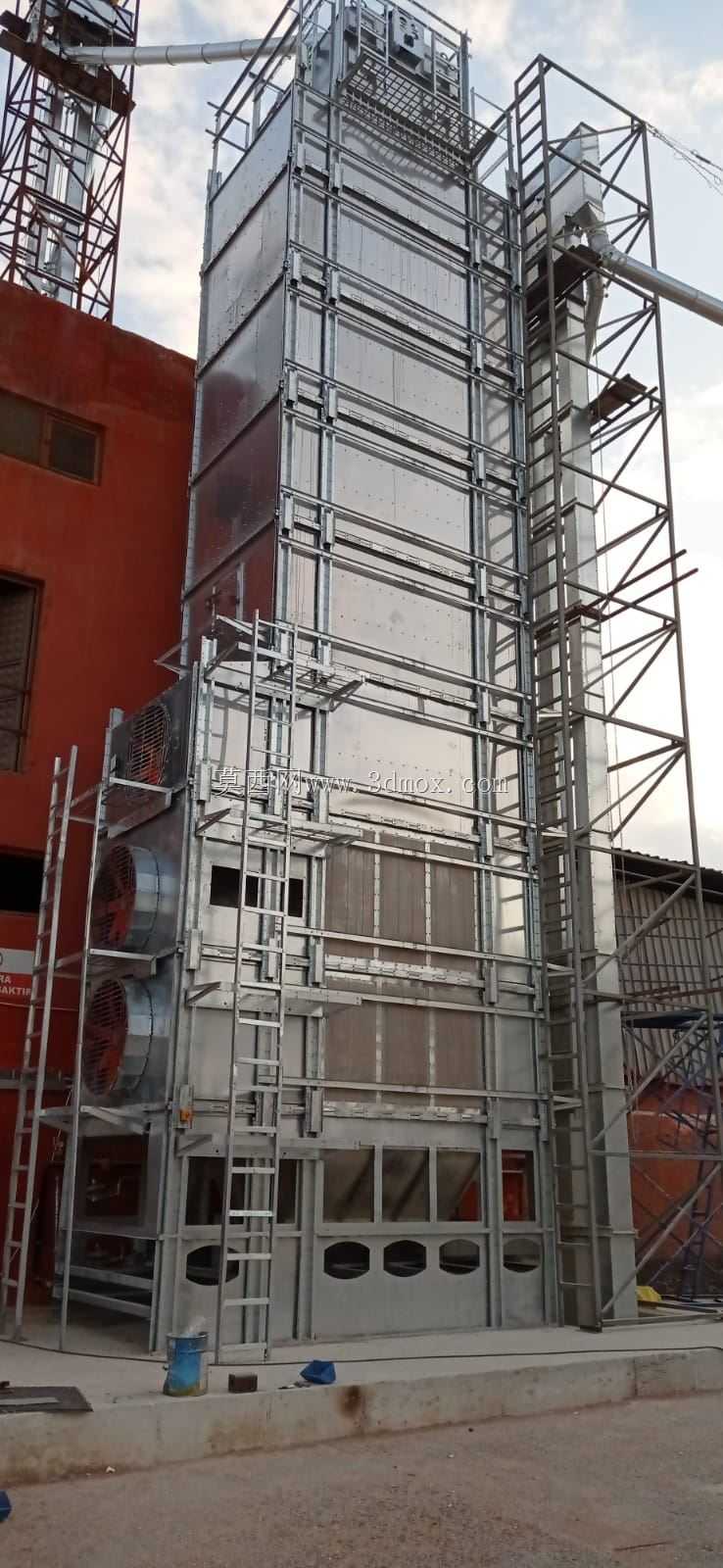

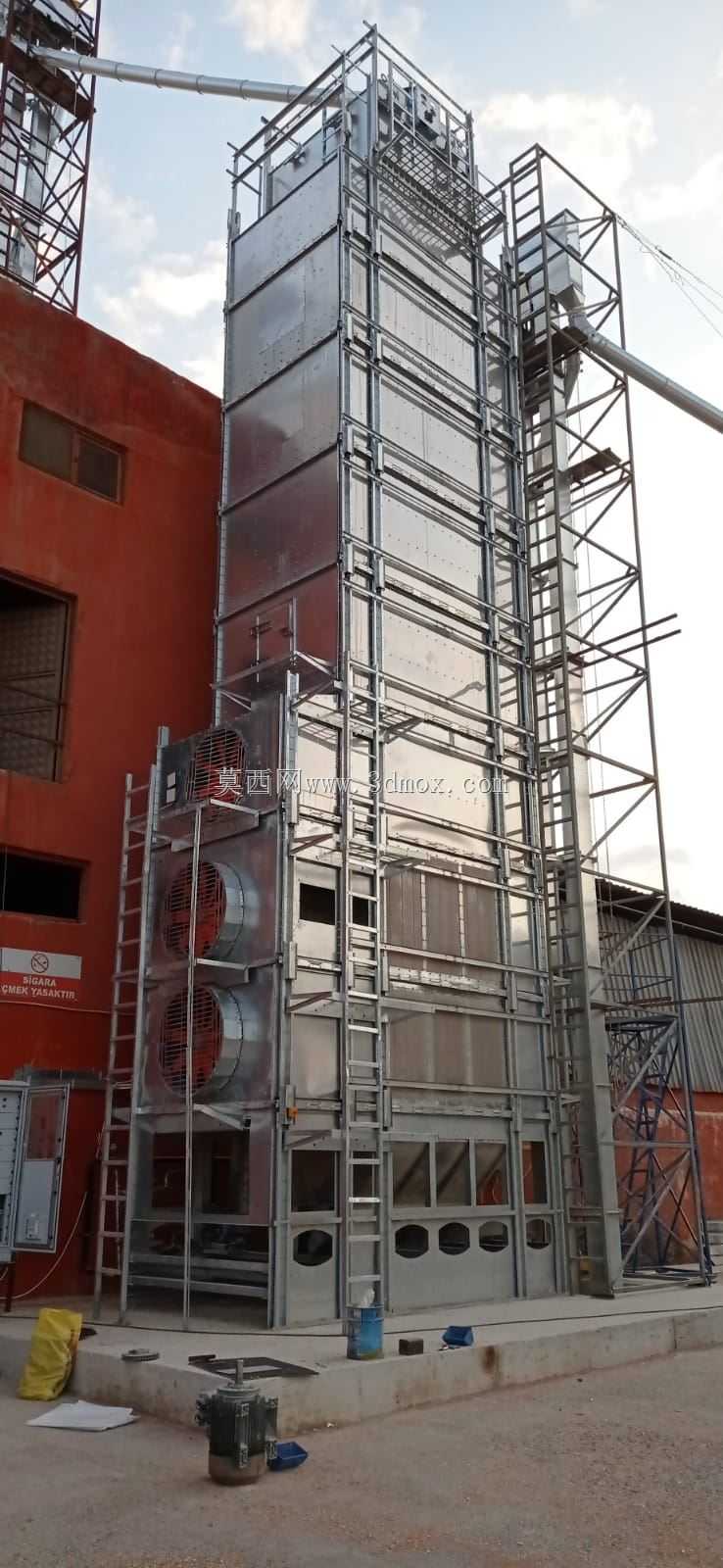

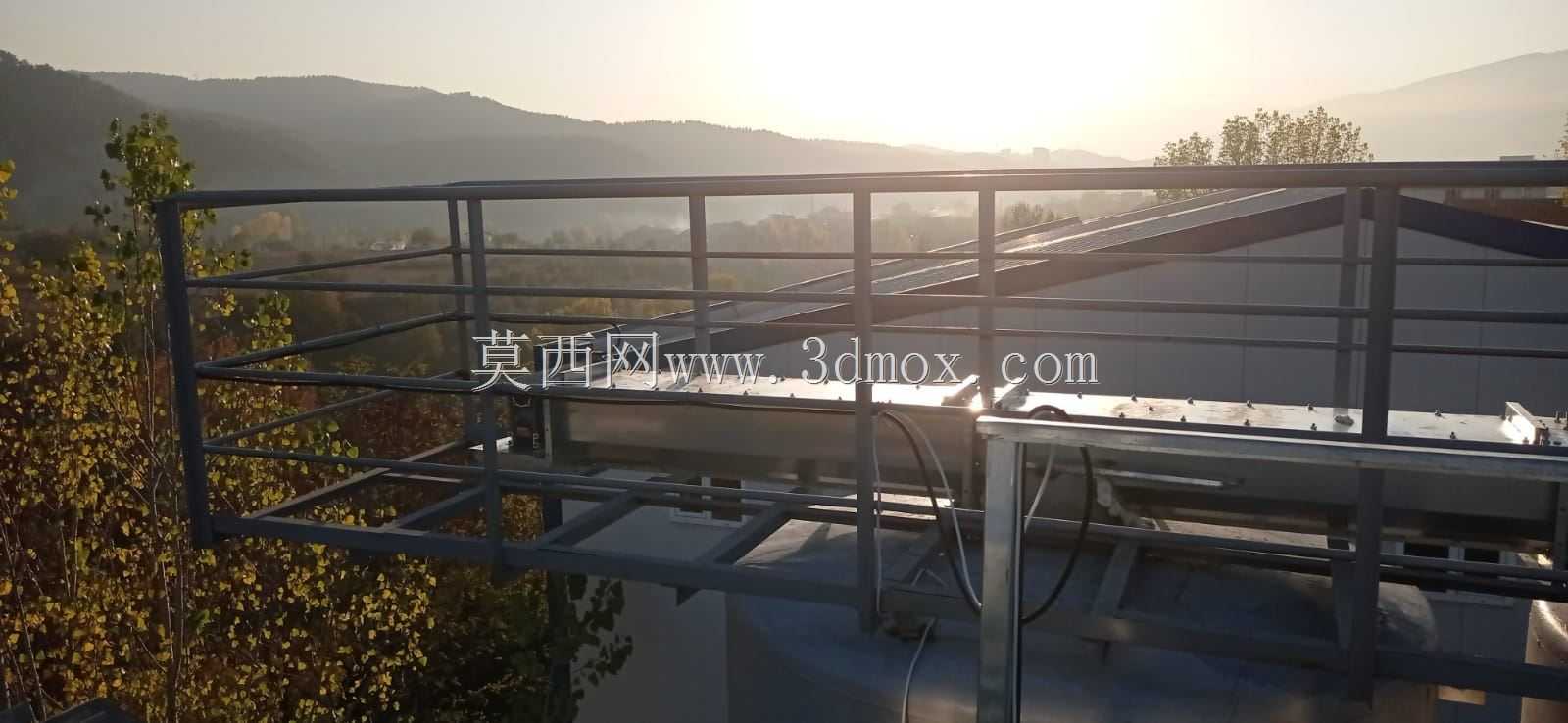

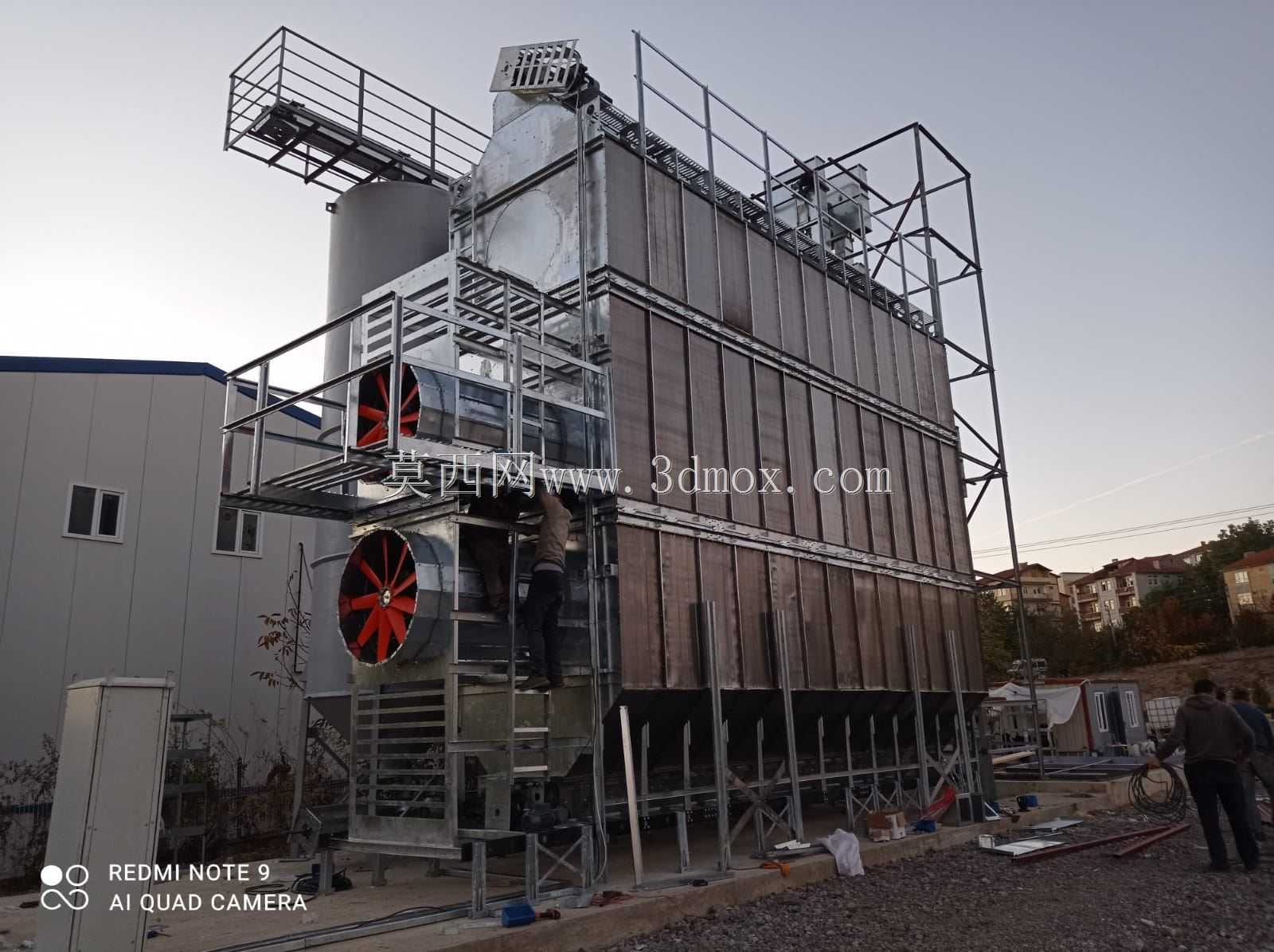

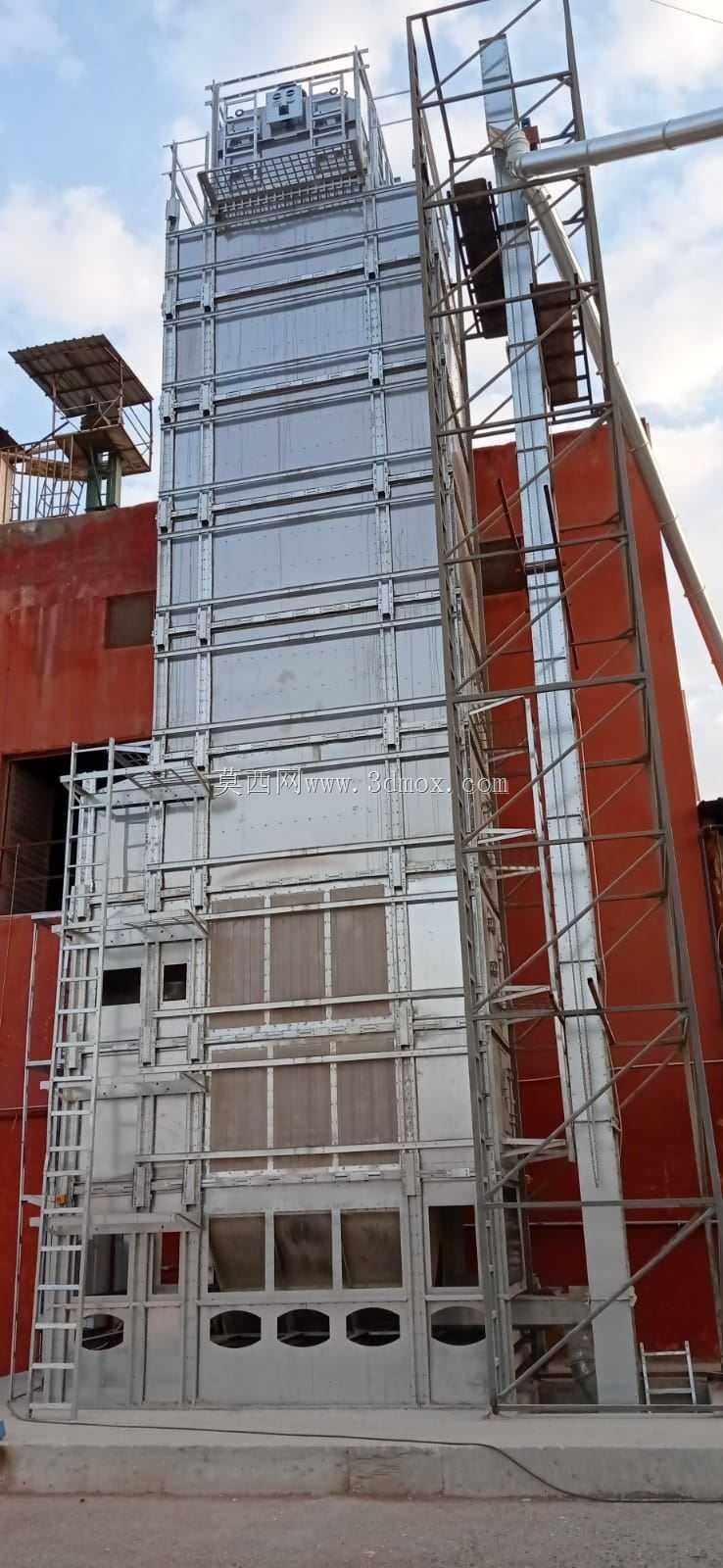

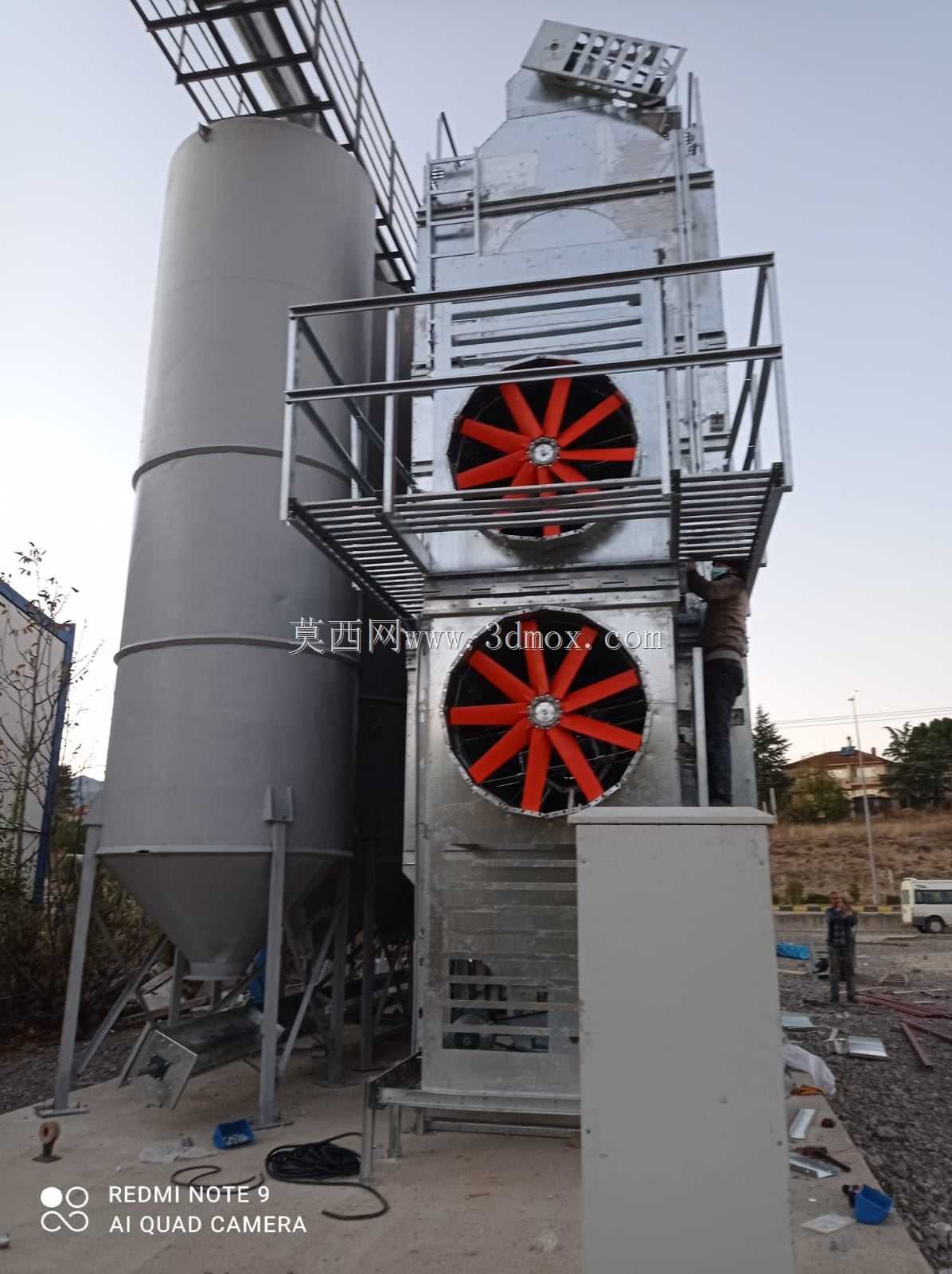

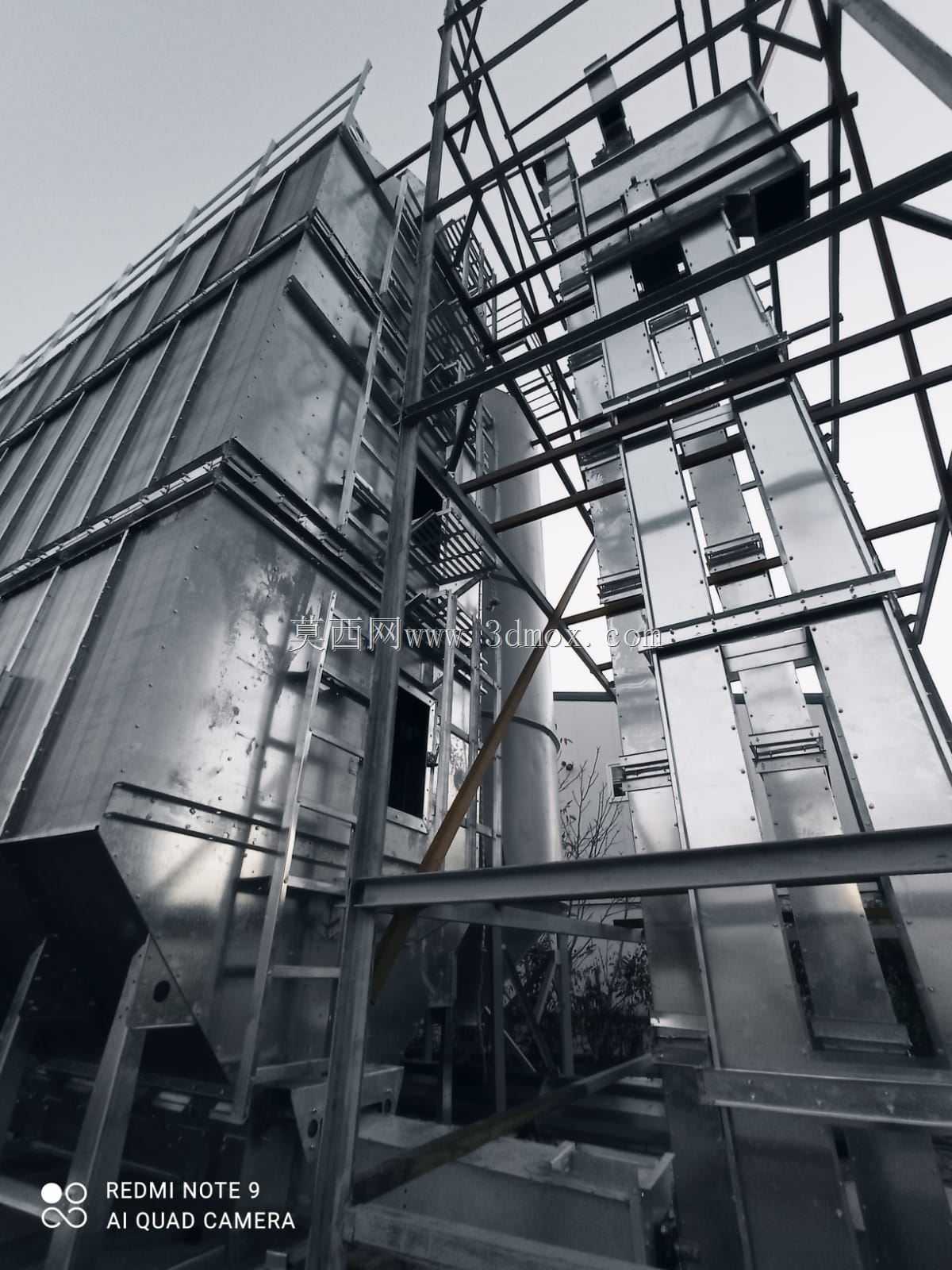

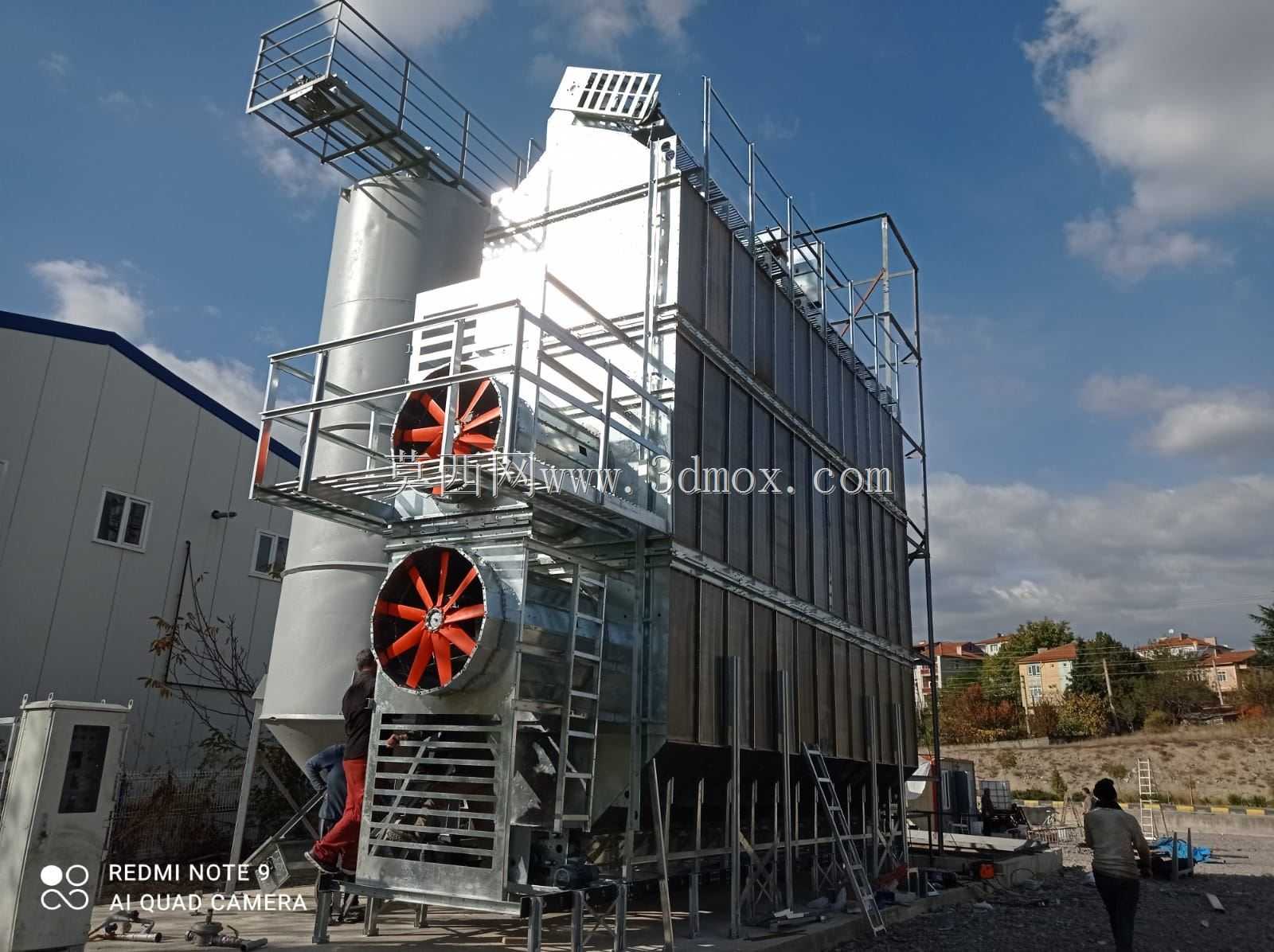

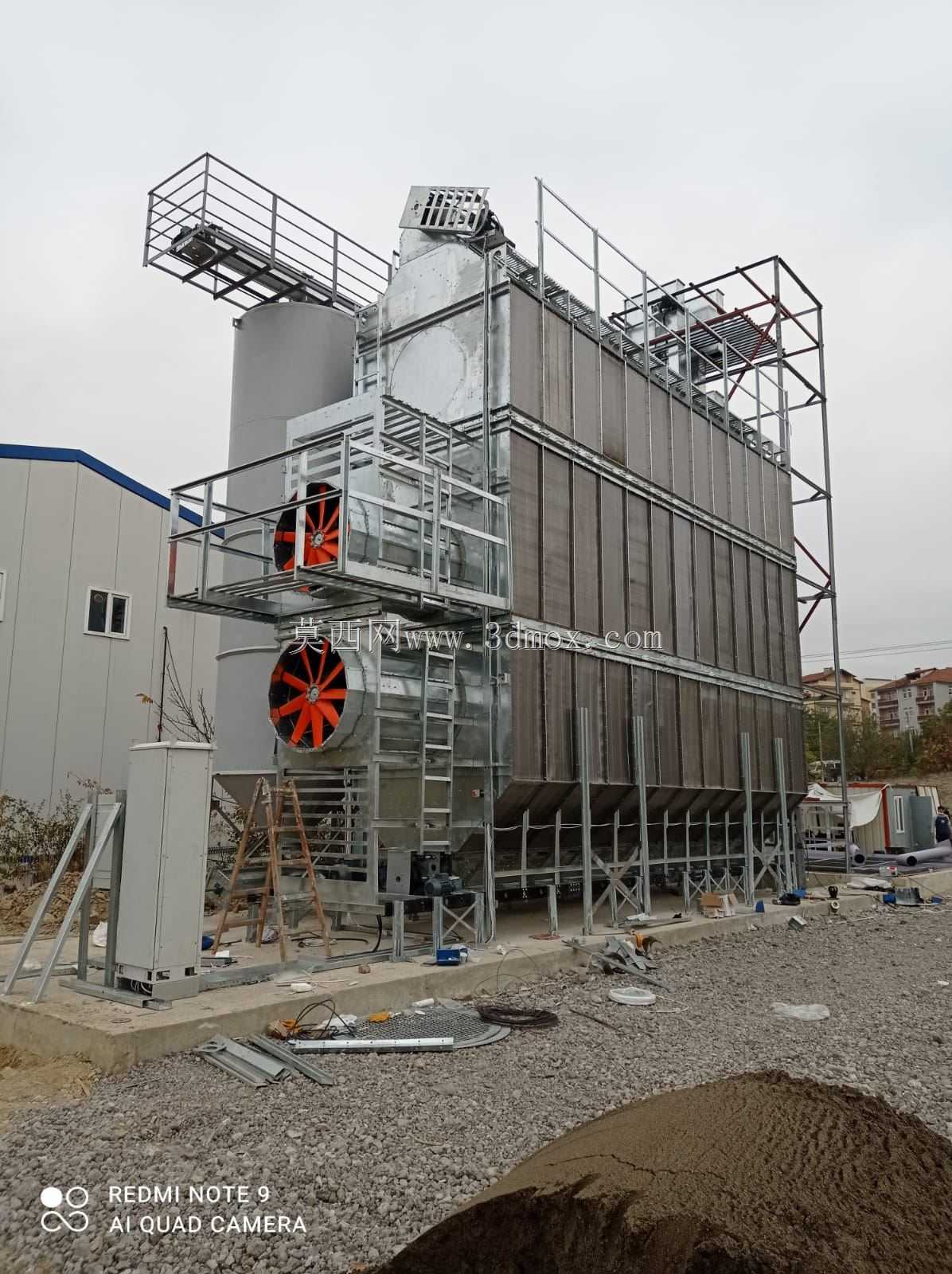

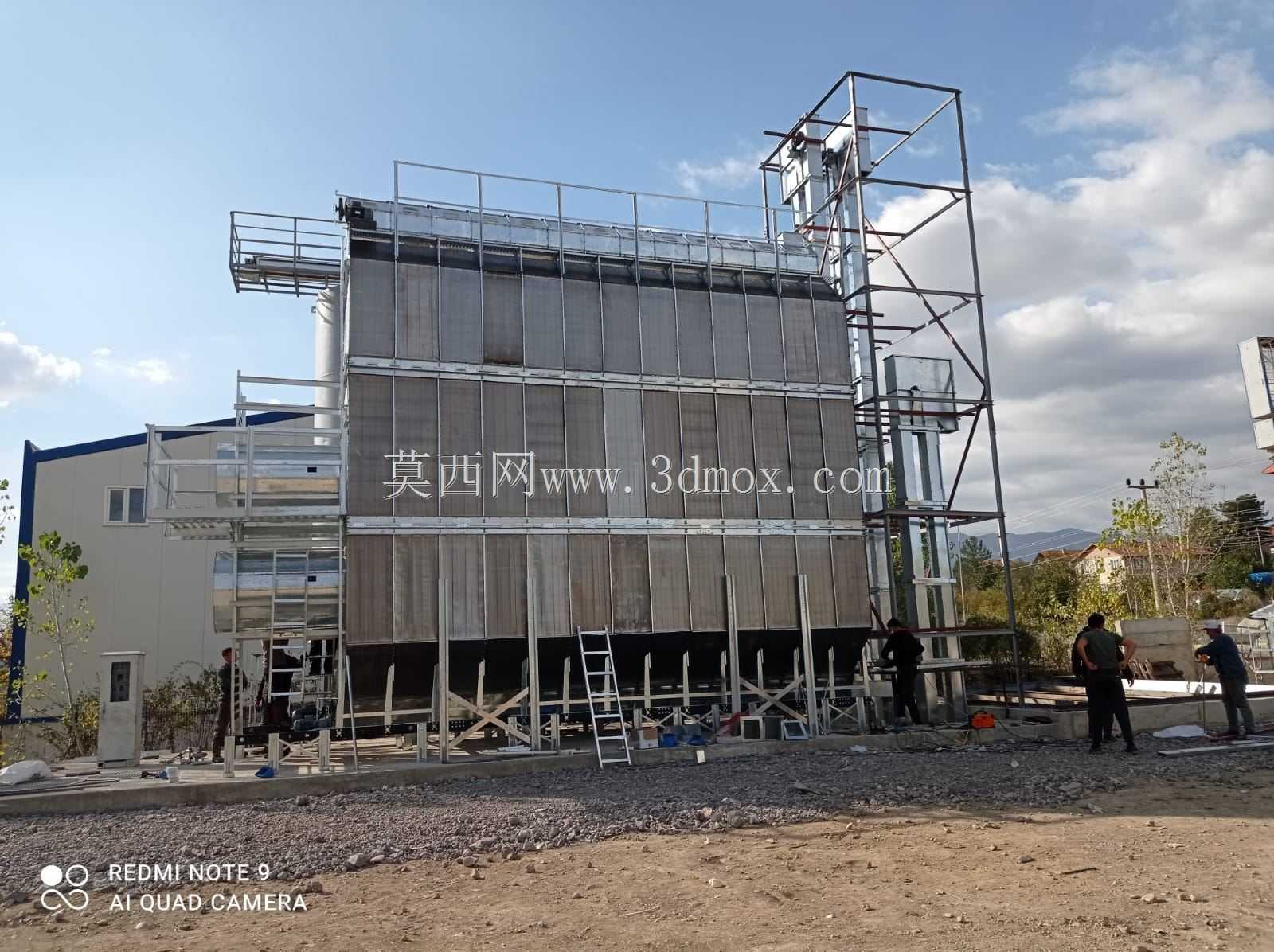

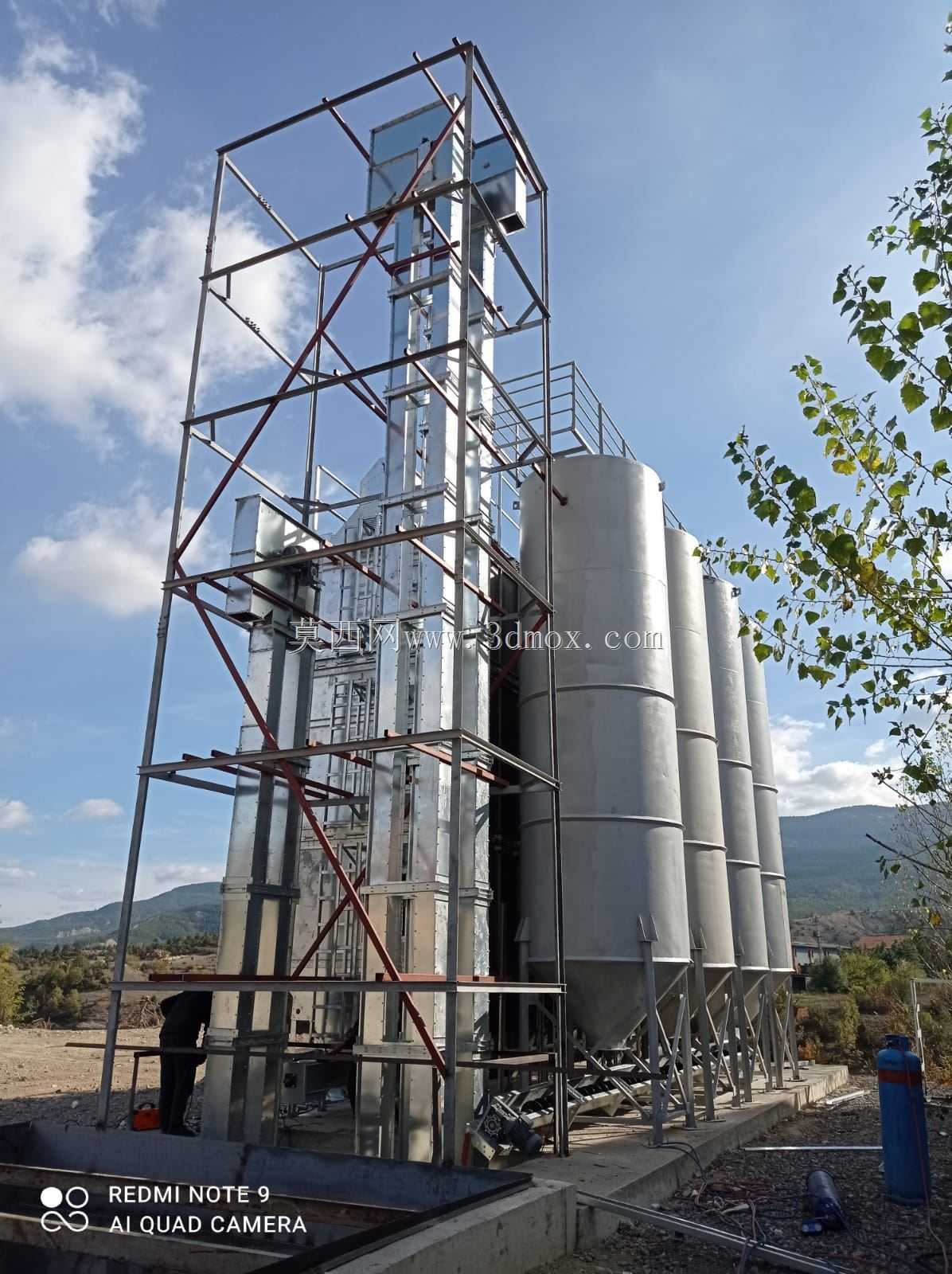

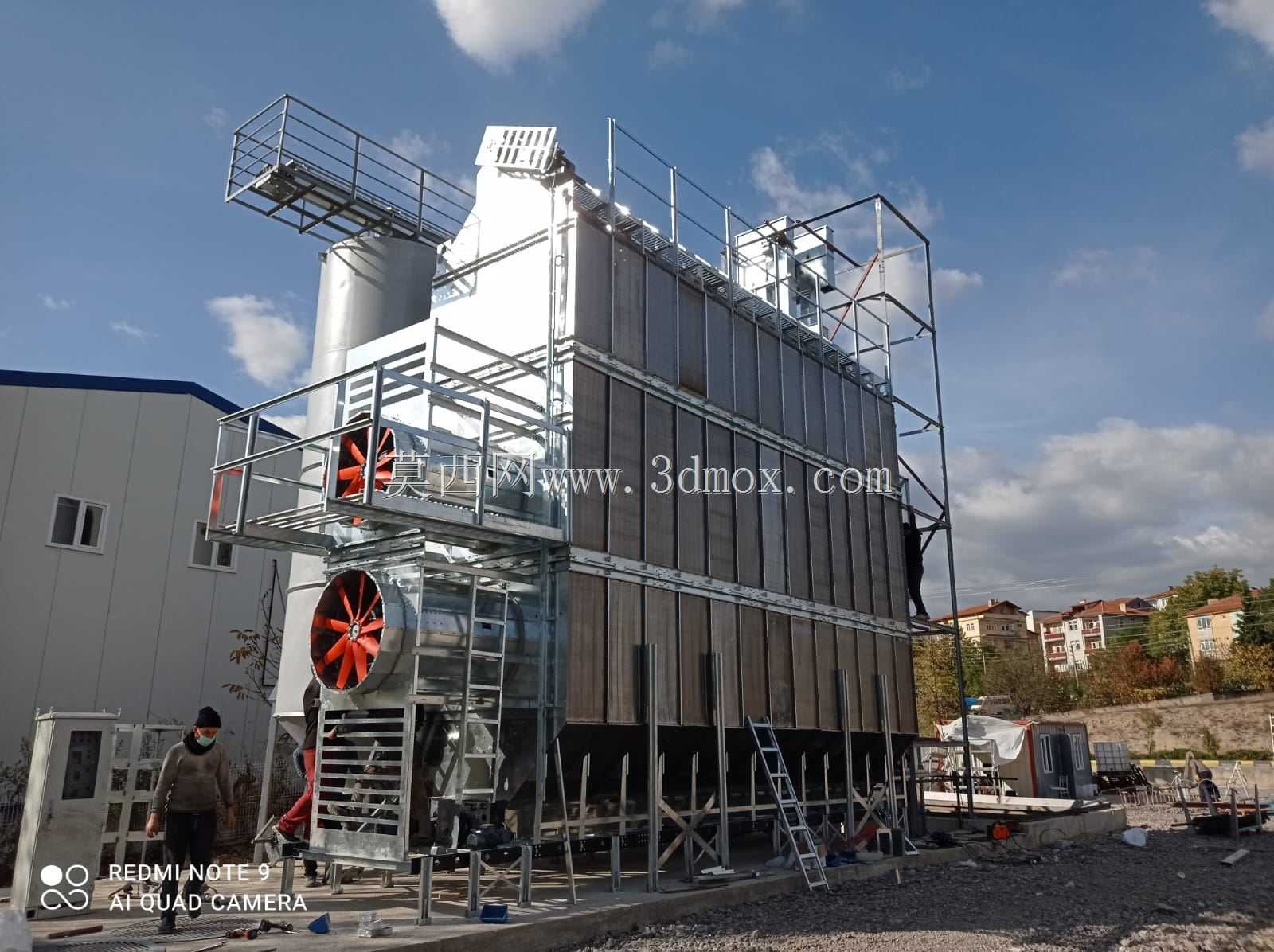

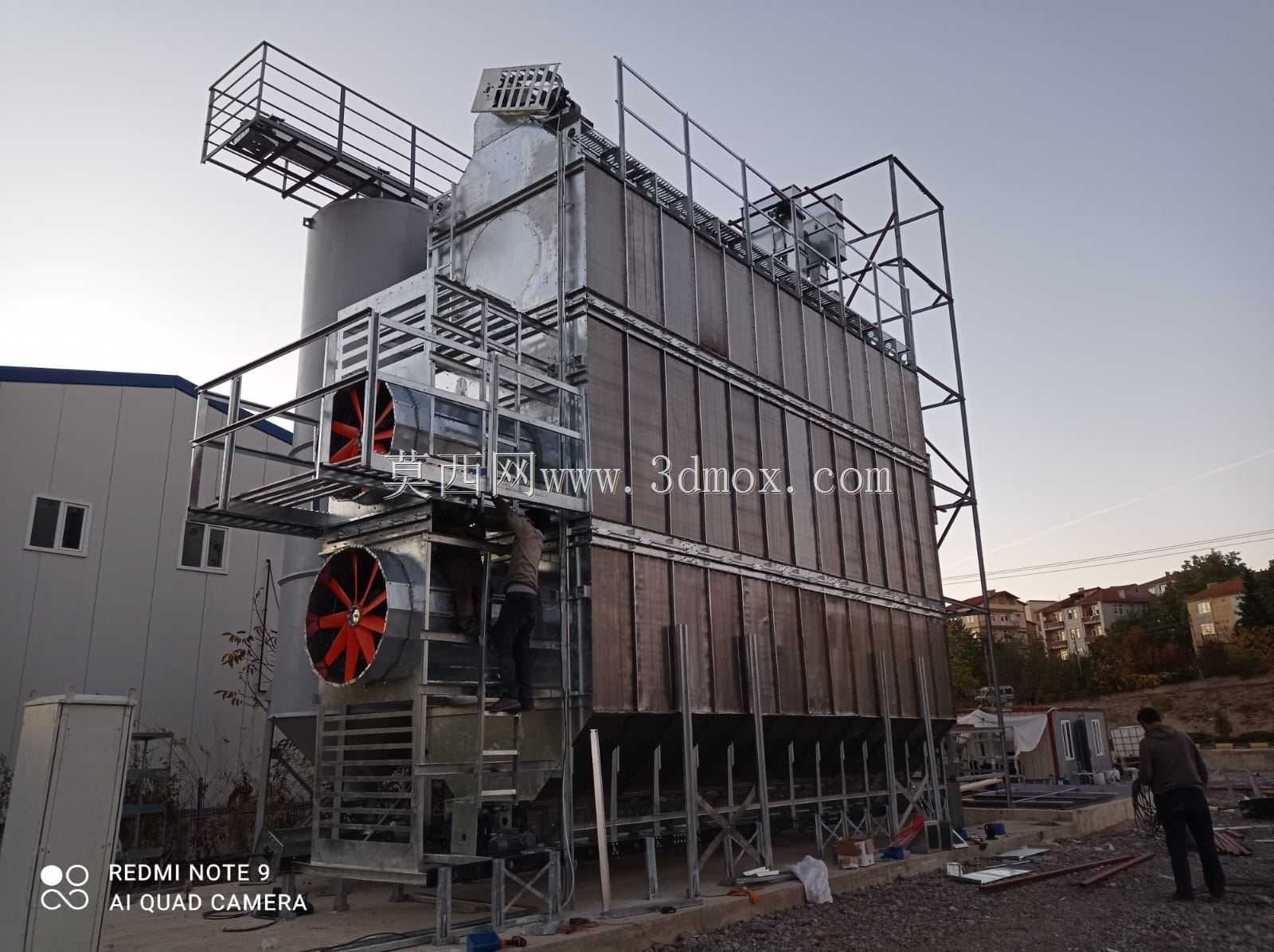

这套设备主要面向规模化粮食收储、粮油加工产区的产后处理环节，适配东北、华北等粮食主产区的集中收储点、中小型粮油加工厂的作业需求，解决新收获谷物含水率过高无法直接入库存储、易发生霉变发芽的核心痛点。整套设备采用立式模块化布局，左侧为锥底立式储料仓单元，右侧为多层穿流干燥主机单元，两单元通过密闭溜管衔接，可实现谷物从进料、干燥、缓苏到暂存的连续化作业，无需额外转运输送设备，减少物料破碎率与输送过程中的抛洒损耗。干燥主机段采用双侧轴流风机负压引风结构，风机叶轮采用六叶红色冲压钢制叶片，动平衡校准精度控制在G6.3级以内，运行时振动幅值不超过0.12mm，可保障长时间连续作业的结构稳定性；设备壳体采用镀锌钢板折边铆接成型，内部设置多层角状盒通风道，热风可横向穿透料层，与下行的谷物形成错流接触，换热效率较传统横流干燥设备提升约18%，料层厚度控制在300-500mm区间，避免局部过热导致谷物焦糊或爆腰。储料仓采用圆筒形锥底结构，锥段倾角设置为55度，大于小麦、玉米、水稻等常见谷物的自然休止角，可保证物料依靠重力顺畅出料，无积料死角；仓顶设置护栏与检修爬梯，爬梯踏棍采用防滑花纹钢板制作，护栏高度符合工业设备防护标准，可满足日常巡检与设备维护的操作空间需求。整套设备的安装边界需预留不小于设备本体外轮廓1.5m的检修通道，主机侧风机位置需预留足够的进风空间，避免进风阻力过大导致干燥效率下降；设备基础采用混凝土预埋螺栓固定，储料仓段基础需满足满仓载荷下的沉降量不大于5mm的要求，干燥主机段基础需做减震处理，降低风机运行时的振动传导。设计过程中针对不同谷物的干燥特性做了参数适配，可通过调整料层停留时间、热风温度来匹配小麦、玉米、水稻、油菜籽、大豆等多种物料的干燥需求，设备内部所有与物料接触的边角均做圆弧过渡处理，减少物料挂壁残留，避免不同批次物料交叉污染。
