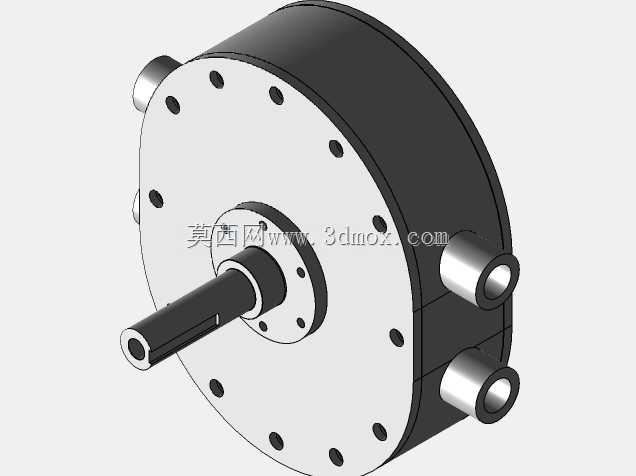

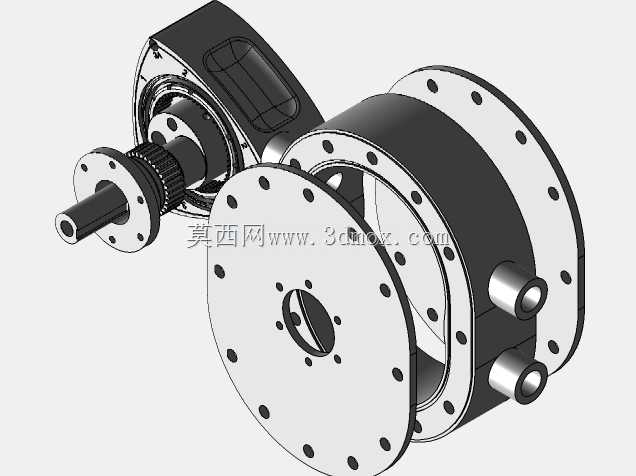

双端口自吸双向万克尔旋转泵结构

这款万克尔旋转泵的结构设计，核心围绕双输入输出端口的自吸双向输送需求展开，在小流量高扬程的流体输送场景中，这类结构的容积效率优势十分突出。不同于常见的离心泵依赖叶轮离心力建压，该旋转泵依靠三角转子在泵腔内部的偏心回转，配合两端端盖的密封面形成连续变化的密闭容积腔，每完成一次主轴回转，就能完成两次流体的吸入与排出动作，脉动率远低于同规格的单作用柱塞泵，在对流体压力稳定性有要求的真空水循环、小型化工试剂输送、实验室流体回路搭建场景中适配性极强。

从结构设计逻辑来看，建模过程中优先保证了转子与泵腔内壁的型线配合精度，转子的三个弧面与泵腔的双弧长短幅外旋轮线型面全程保持滑动密封间隙，避免了运行过程中的容积泄漏；两端的法兰端盖采用圆周均布螺栓孔设计，安装时可根据管路走向调整端口朝向，无需额外加装转向弯头就能适配不同方向的管路布局，进出油口采用标准外螺纹接口，可直接对接常用的液压、气动软管快插接头，减少现场安装的改装工作量。主轴伸出端采用阶梯轴结构，预留了密封件安装槽与轴承定位轴肩，可根据输送介质的腐蚀性差异，搭配丁腈橡胶或者氟橡胶材质的旋转轴封，避免介质沿主轴泄漏。

在安装边界上，该泵的主体外形为圆柱式法兰结构，最大外圆直径适配DN80规格的管路安装空间，轴向总长度控制在220mm以内，可直接安装在设备机架的预留安装板上，无需额外设计复杂的支撑托架。泵体侧面预留的两个流体端口中心距与主轴轴线保持平行，管路对接时不会产生额外的侧向力矩，能有效降低运行过程中的管路振动。内部的偏心轴与转子之间采用滚针轴承支撑，可承受更高的回转转速，在1500r/min的额定转速下，可稳定实现双向输送，当主轴反转时，流体的吸入与排出方向同步切换，无需在管路上额外加装换向阀组，就能实现流体回路的流向切换，在需要正反双向输送的真空吸附、介质循环回路中，能大幅简化管路系统的结构复杂度，减少管路接头的泄漏点。

建模过程中对所有配合面的公差预留做了对应体现，转子与端盖之间的轴向间隙控制在0.02-0.04mm之间，既保证运转过程中不会出现端面摩擦卡滞，又能将容积泄漏量控制在允许范围内；泵腔内壁与转子型面的径向间隙均匀分布，避免局部间隙过大导致的压力建压不足问题。两端端盖的螺栓孔采用跨中分布设计，拧紧螺栓时可保证端盖对泵体的压紧力均匀分布，不会出现端盖倾斜导致的转子卡滞问题。
