内燃机供油系统柱塞式燃油泵结构

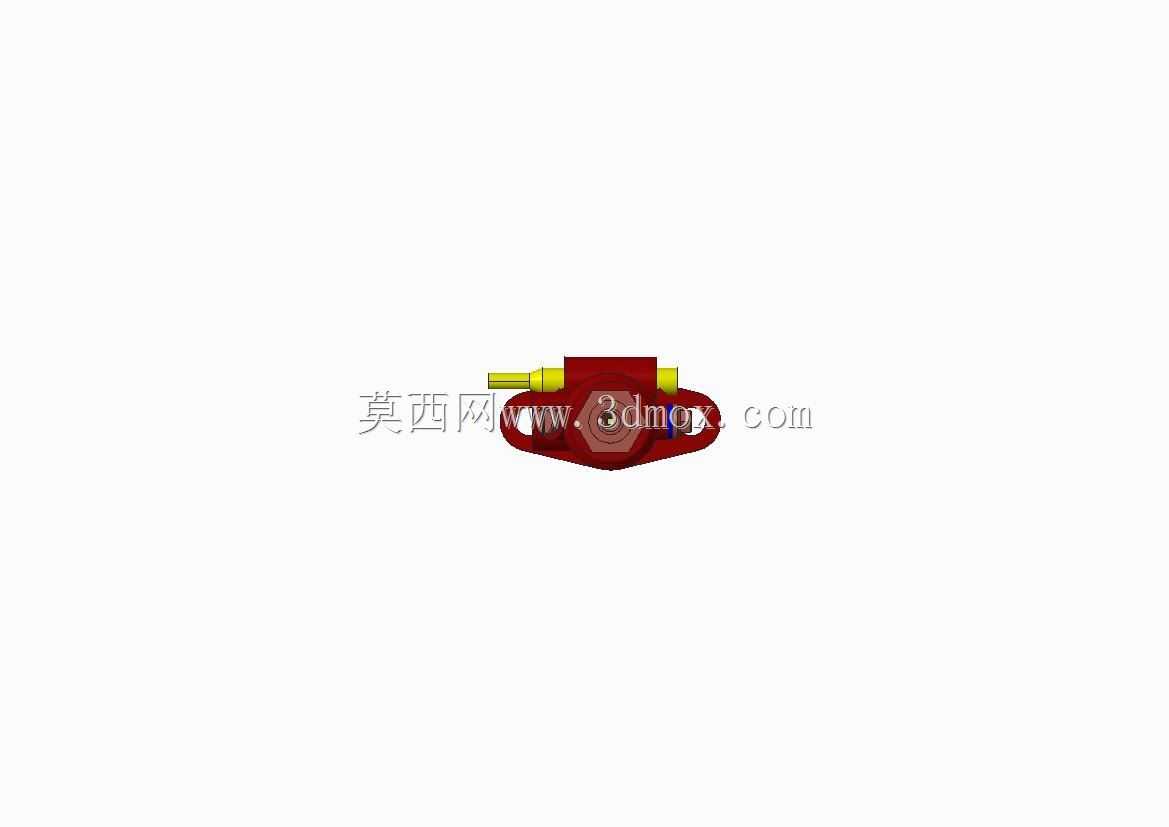

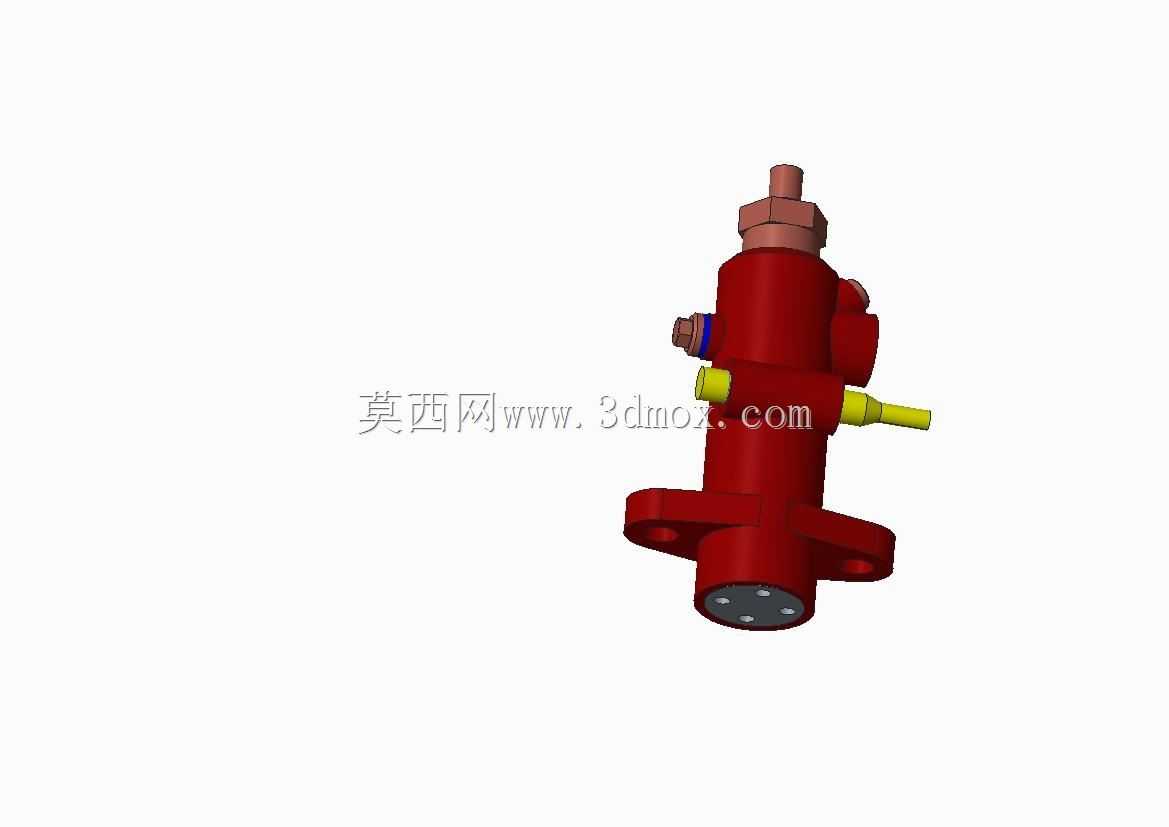

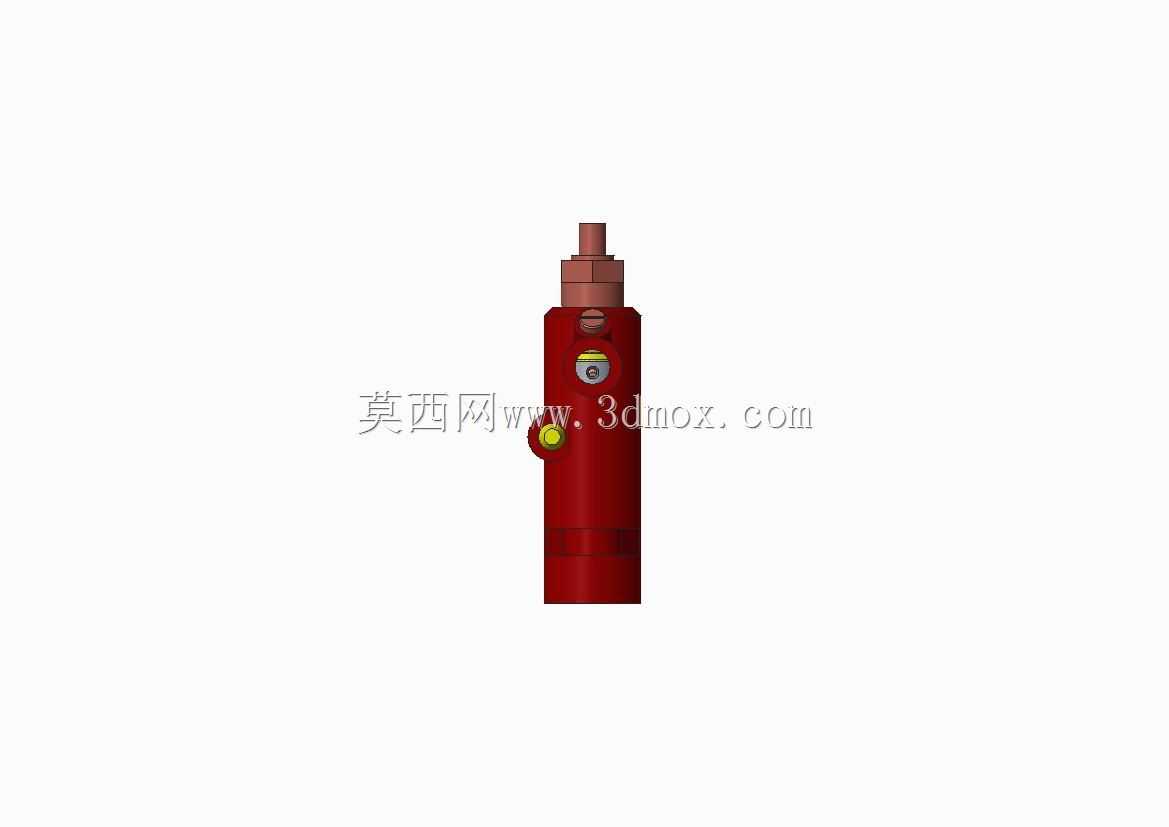

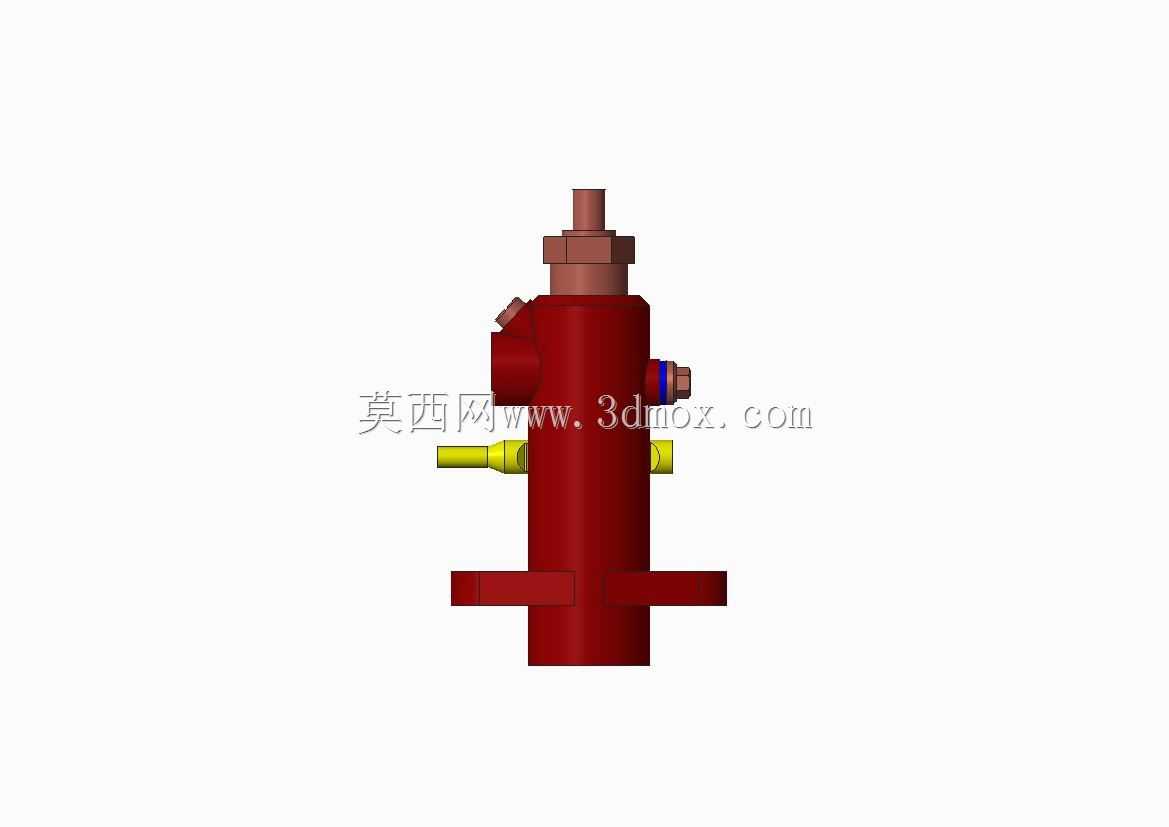

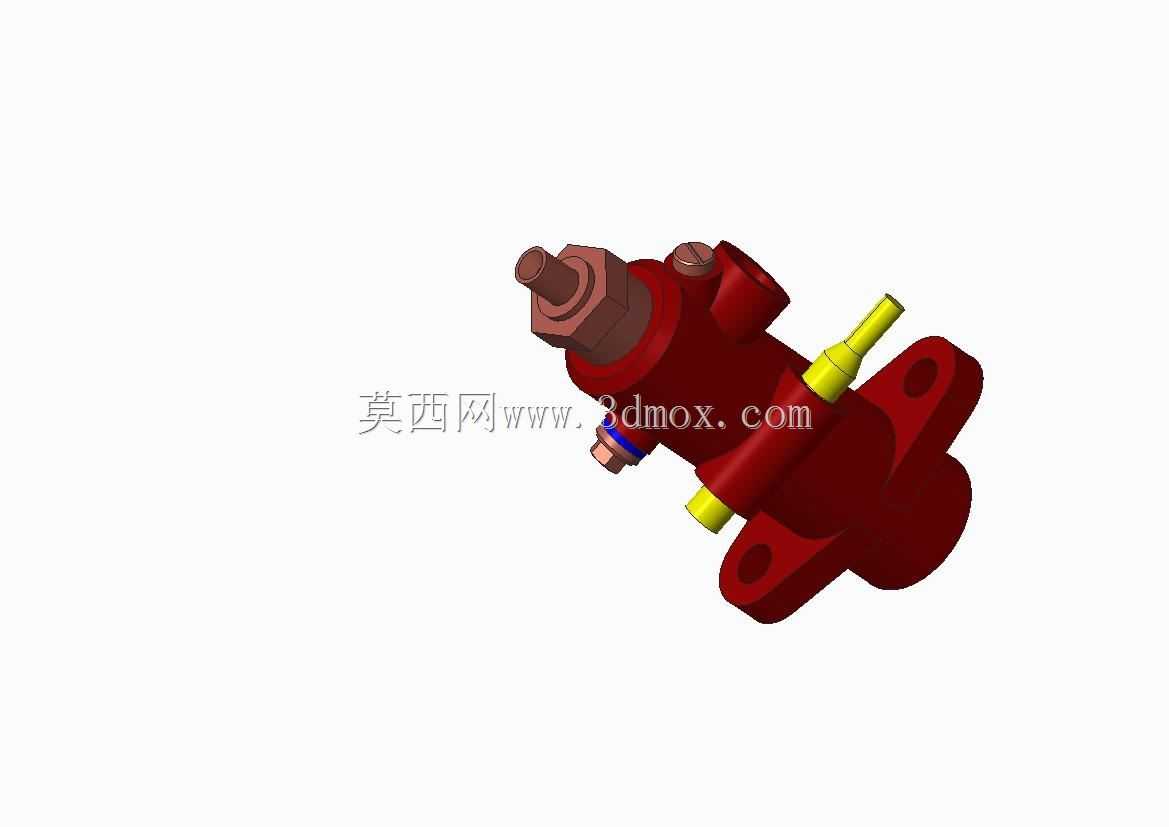

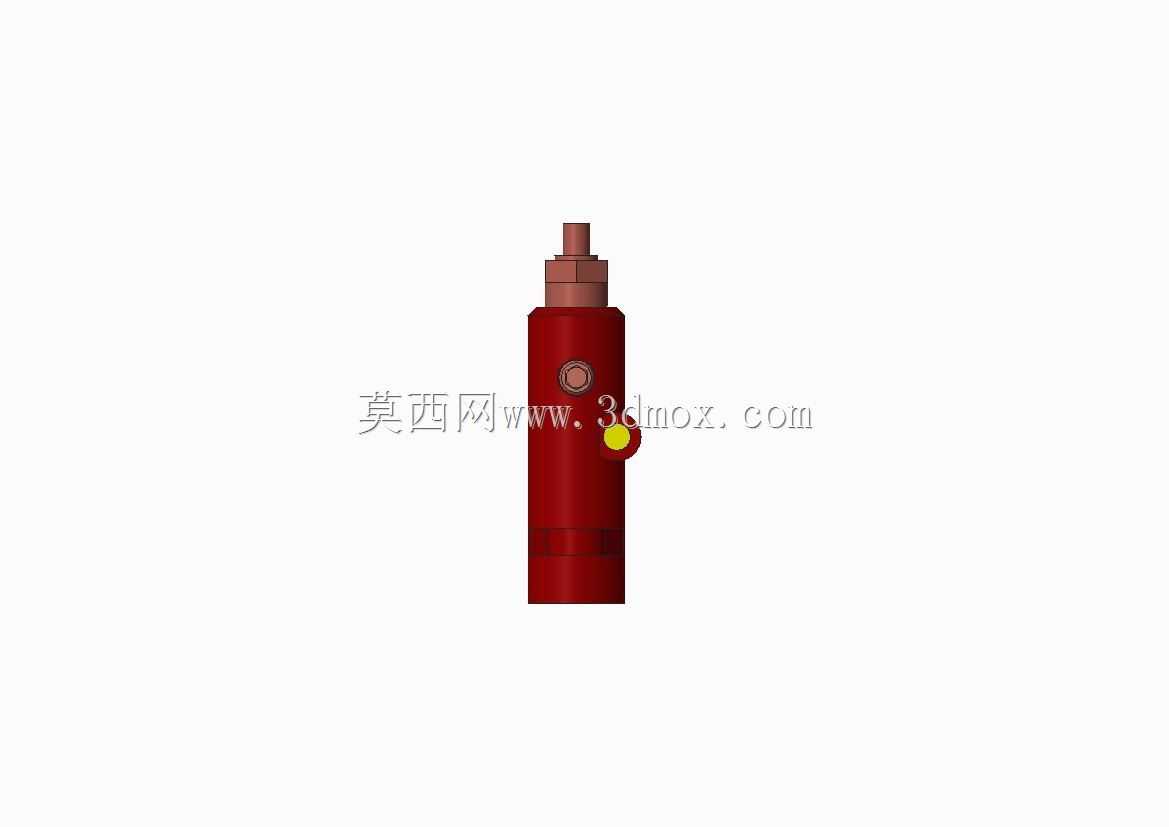

这款燃油泵主要适配中小功率往复式内燃机的燃油供给回路，在工程机械、农用动力设备、小型发电机组的动力单元中应用广泛，核心作用是将低压燃油加压后按工况需求定量输送至喷油组件，保障燃油雾化效果与燃烧效率，直接影响动力输出的稳定性与燃油经济性。从结构设计来看，整体采用立式柱形布局，主体为一体化铸造的耐压泵腔，表面做了防锈氧化处理，可耐受燃油长期浸泡与回路压力波动，不会出现渗漏或腔体形变问题。上部设置的出油接口采用锥面密封结构，可直接对接高压燃油管路，侧部分布的两个接口分别为进油口与回油口，进油端内置粗滤容腔，可拦截燃油中携带的大颗粒杂质，避免杂质进入柱塞配合面造成磨损卡滞，回油口则用于将泵腔内多余的燃油导回油箱，平衡腔体内压避免气阻产生。下部带安装法兰的结构是整个部件的安装基准，法兰上预留两个对称的螺栓过孔，安装时可直接固定在发动机缸体侧的预设安装位，法兰与缸体接触面需配套耐油密封垫片，防止润滑油或燃油渗漏，安装边界需预留足够的操作空间，方便后期拆装维护时避开周边的管路与线束。设计过程中重点优化了柱塞偶件的配合精度，柱塞与泵腔的配合间隙控制在微米级，既保证柱塞往复运动时的顺滑性，又能建立足够的供油压力，不会出现内泄导致的供油压力不足问题。顶部的调压组件可根据发动机的额定工况调整供油压力阈值，当泵腔内压力超过设定值时，调压阀自动开启泄流，保障供油压力始终处于合理区间，避免压力过高造成管路破裂或喷油过量。侧部设置的放气螺钉可在首次加注燃油或检修后排出泵腔内的空气，避免空气进入油路造成供油中断、发动机怠速不稳或熄火问题。整体结构没有冗余的外置部件，所有功能组件都集成在泵体内部，外部仅预留管路接口与安装结构，可适配不同型号的柴油机或汽油机供油系统，在做三维装配校验时，可直接将该模型导入动力单元总装，核对安装孔位、接口朝向与周边部件的干涉情况，提前排查布局问题，减少实物试装时的调整工作量。
