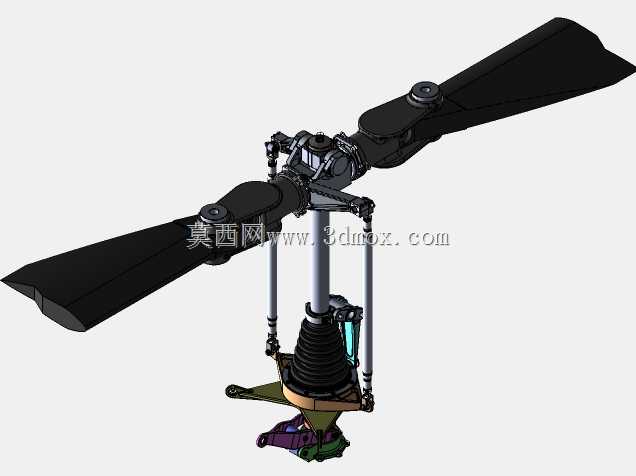

贝尔206主旋翼变桨角控制旋转斜盘结构

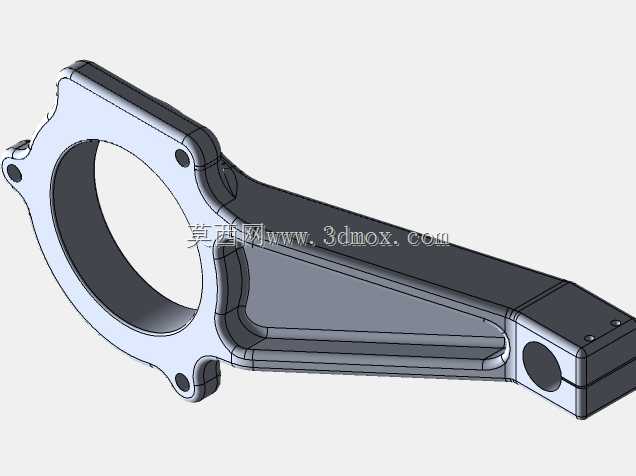

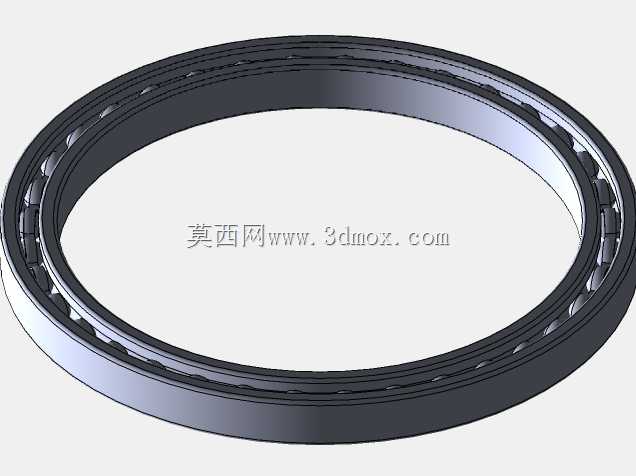

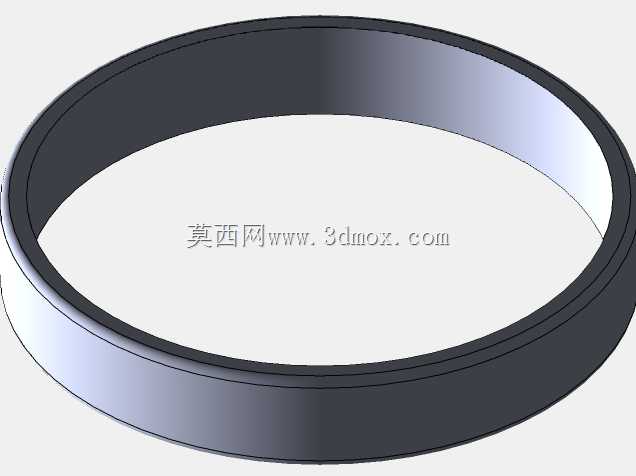

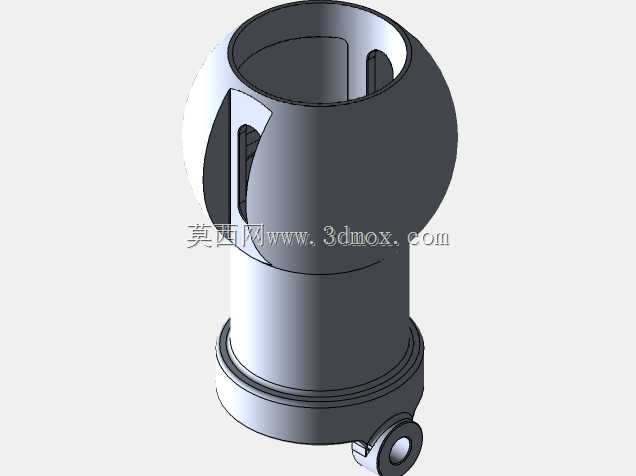

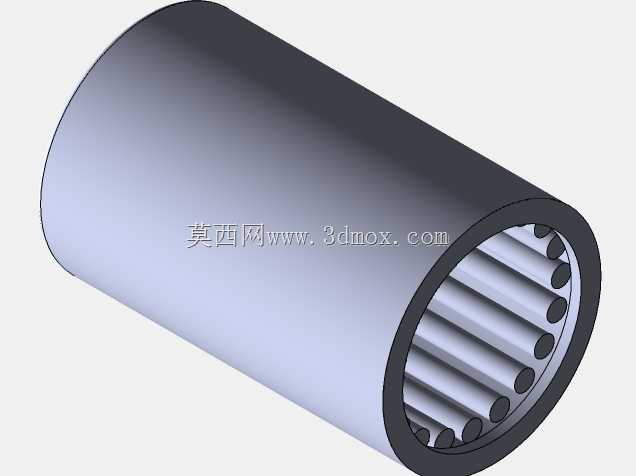

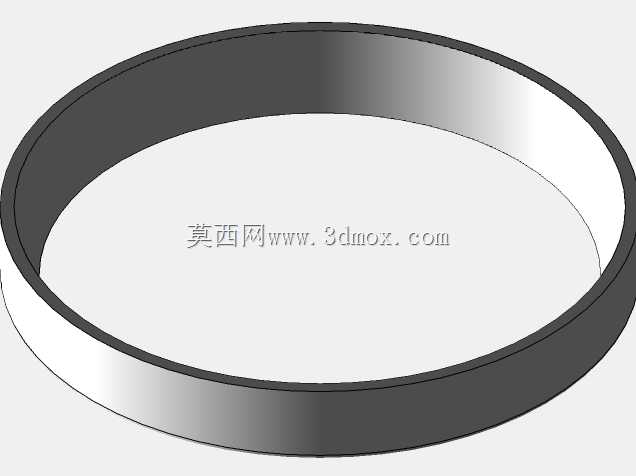

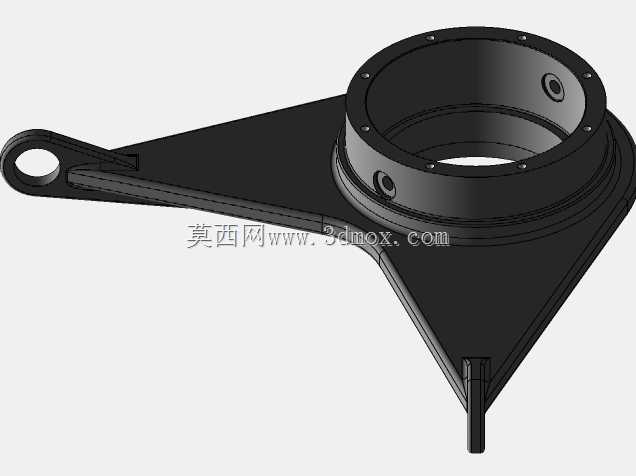

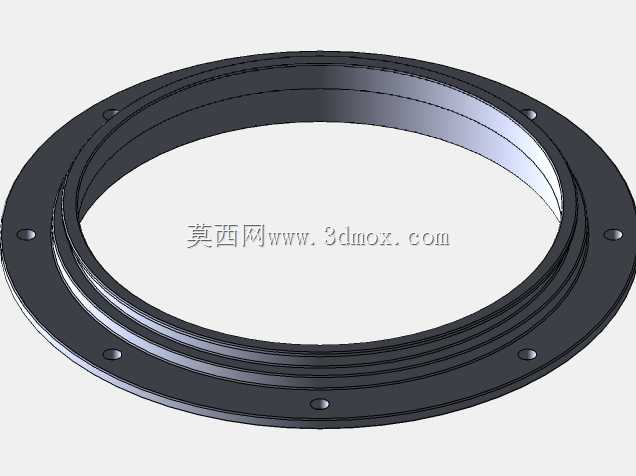

在民用轻型直升机的飞控系统架构中，主旋翼变桨控制直接决定飞行器的姿态调整精度与飞行稳定性，贝尔206作为经典的轻型多用途直升机，其主旋翼桨叶俯仰角控制模块的核心承载部件就是旋转斜盘组件，该部件承担着将固定侧操纵指令转化为旋转侧桨叶周期变距、总距变距动作的关键传动作用，是旋翼系统中连接操纵输入与桨叶动作的核心枢纽。从实际应用场景来看，该旋转斜盘组件需要在旋翼高速旋转的工况下持续工作，既要承受桨叶传递过来的交变气动载荷，还要保证操纵动作的传递精度，避免出现变桨滞后、卡滞等问题，直接影响直升机的悬停稳定性、机动响应速度以及飞行安全。从结构设计思路来看，该组件采用分体式环架结构，分为不随机翼旋转的固定环与随旋翼同步转动的旋转环两部分，两环之间通过高精度滚动接触结构实现低摩擦传动，保证固定侧的操纵位移能够无滞后传递到旋转侧的桨叶拉杆上。设计过程中重点考虑了安装边界的适配性，整体环形结构的内径尺寸预留了足够的旋翼主轴穿过空间，外径尺寸匹配贝尔206主旋翼毂的安装接口，环体上的拉杆连接点位严格按照原机桨叶分布角度设置，保证变桨动作的同步性与一致性。在功能特性上，该组件能够同时实现总距操纵与周期变距操纵的传递：当进行总距操作时，整个斜盘整体沿旋翼主轴轴向平移，同步带动所有桨叶的桨距角同向变化，调整旋翼整体升力大小；当进行周期变距操作时，斜盘绕万向铰点倾斜，带动不同方位的桨叶按照飞行姿态需求产生差异化桨距变化，实现直升机的前后、左右方向机动。结构设计上充分考虑了交变载荷下的疲劳强度，环体采用高强度航空合金材质的设计取向，接触摩擦面做了耐磨处理，能够适应长时间高频次的操纵动作循环，同时整体结构的重量控制严格匹配轻型直升机的减重需求，在保证结构强度的前提下尽可能降低旋转惯量，减少旋翼系统的不必要负载。安装层面，该组件的定位基准与旋翼主轴保持严格同轴，固定环侧的操纵摇臂接口匹配原机的操纵拉杆行程，旋转环侧的桨叶夹连接点位的形位公差严格控制，保证变桨动作的线性度，避免飞行过程中出现操纵非线性反馈影响飞行员操作判断。
