加拿大CL415两栖消防飞机结构数模

　　CL-415这类两栖消防飞机的三维结构数模，最直接的使用场景集中在航空应急装备教学、森林航空消防方案推演、水陆两栖飞行器总体布局校核以及通航装备展示几个方向。和普通陆基固定翼飞机不同，它既要满足陆地跑道起降的起落架承载要求，又要在开阔水面完成滑行、汲水和投水作业，因此整机外形、船体机身、翼下浮筒和尾翼布局都带有明显的两栖任务特征。

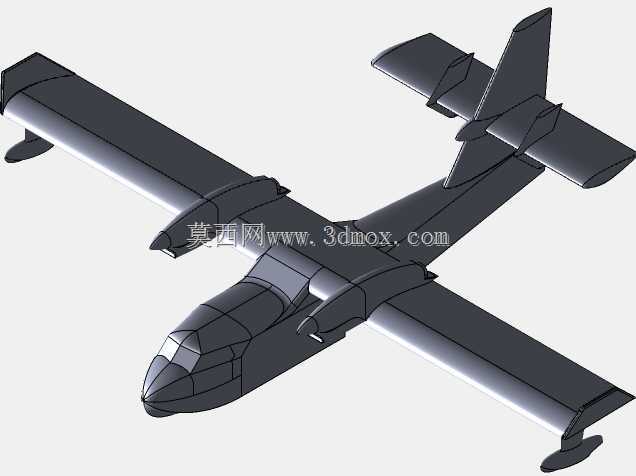

　　从实际用途看，该机型主要服务于林区、草原和山区火灾扑救。飞机可在水面低空滑跑过程中通过汲水装置快速充入水舱，随后飞往火场上空投放灭火剂，缩短地面取水与往返机场补水的时间。数模中机身下部呈船型轮廓，机头至机腹的折线过渡用于改善水面滑行姿态，减少高速接水时的喷溅和姿态突变；机翼两侧设置支撑浮筒，使飞机在水面漂浮和转向时保持横向稳定，避免翼尖入水。高置上单翼布局则让发动机、螺旋桨和机翼结构尽量远离水面，降低水花吸入动力舱的风险，也便于在水面滑行时维持螺旋桨离地、离水间隙。

　　结构设计思路上，模型把消防任务平台与两栖飞行平台结合在一起。机身前段保留驾驶舱观察视野，机头玻璃舱罩形成多面体曲面，便于飞行员在低空汲水、避障和火场侦察时判断水面与地形。机身中段承担水舱、任务设备和主承力框的布置空间，外形宽而饱满；机身后部逐渐收窄，并与尾翼支撑结构衔接，以兼顾水面滑行稳定性和空中俯仰控制。机翼采用大展弦比直机翼，适合低速巡航、低空稳定飞行和短距起降；发动机短舱布置在机翼上方或翼身连接处，既维护动力系统的维护可达性，也为螺旋桨提供安全高度。尾翼采用常规垂尾和平尾组合，垂尾面积较大，可在低速、大侧风以及水面滑行阶段提供足够方向稳定性。

　　外形尺寸与安装边界方面，整机数模在装配时需要重点控制翼展、机身长度、浮筒外伸量和尾翼高度之间的空间关系。机翼展向较长，进行场景布置时不能只按机身长度占位，还要为两侧翼尖、浮筒和发动机短舱预留水平边界；机身下方船底最低点、起落架轮胎最低点和翼下浮筒最低点构成不同工况下的垂向约束，陆地停放以起落架接地点为基准，水面漂浮则以船底和浮筒吃水线为基准。尾翼高度决定机库入口、展示支架和吊装作业的净空要求，机翼后缘、平尾和垂尾之间还需保留操纵面偏转空间，不能在动画或装配环境中与支架、地面设备发生干涉。

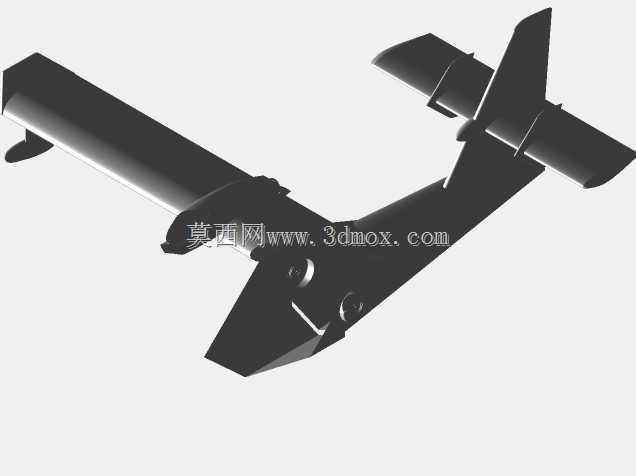

　　在建模表达上，该数模适合拆分为机身、机翼、尾翼、浮筒、发动机短舱、起落架和舱罩等主要部件。机身曲面应重点保证船底线、侧面折角和座舱玻璃区域的连续关系；机翼与浮筒支撑结构需要体现连接梁、撑杆和安装交点，便于后续做结构示意或爆炸视图；起落架虽在渲染图中不突出，但两栖飞机必须保留陆基起降支撑逻辑，模型检查时应确认轮组、收放空间和机身腹部的相对位置。若用于消防任务演示，还可在机身水舱区域、腹部汲水与投水口位置补充内部容积示意，使水面汲水、低空投水和火场往返路径更容易被理解。

　　工程校核时，不宜把这类模型仅当作外观航模处理。水上滑行状态要关注浮筒与船身的三点支撑关系，飞机在水面横摇时翼尖、螺旋桨和尾翼不得触水；陆地停放状态要关注起落架接地点形成的支撑多边形，确保重心投影位于稳定范围内；低空飞行状态则要关注机翼、短舱和尾翼的气动外形完整性。对于教学或方案评审而言，该数模能够清楚展示两栖消防飞机为什么采用高单翼、船型机身、翼下浮筒和大尾翼组合，也能帮助设计者把任务载荷、水面安全边界和起降场景统一到同一套三维结构中。
