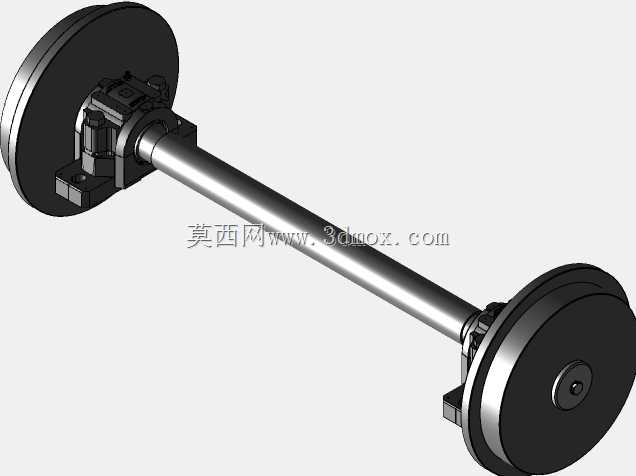

轨道车辆轮对带轴箱装配结构

轨道走行系统中，轮对是直接承载整车重量、传递牵引与制动力的核心部件，这套带轴箱装配的轮对结构，适配标准轨距轨道车辆的走行需求，日常运行中需要承受垂向静载荷、动载荷，同时传递横向导向力、纵向牵引与制动力，还要适配线路不平顺带来的冲击载荷。从结构设计来看，车轮采用整体辗钢轮的结构形式，轮缘部分保留标准高度与厚度的导向轮廓，踏面采用磨耗型轮廓设计，能够匹配钢轨顶面的接触弧度，降低轮轨接触应力，减少运行过程中的蛇行运动幅度，提升运行平稳性。车轴采用实心轴结构，轴身做等强度过渡设计，轮座位置预留过盈装配的公差带，与车轮轮毂孔通过冷压或者热装工艺实现过盈配合，保证运行过程中车轮与车轴无相对位移，避免松脱风险。轴箱装配部分集成了轴承安装位、定位座结构，轴箱箱体采用铸钢材质，内部预留轴承安装腔，可适配圆锥滚子轴承或者圆柱滚子轴承的安装需求，轴箱侧面的定位接口可适配一系悬挂的导柱定位或者转臂定位结构，能够将轮对受到的各类载荷平稳传递到转向架构架上。安装边界方面，轮对内侧距严格匹配标准轨距的装配要求，轴箱中心距适配转向架侧梁的安装间距，轴颈的直径与长度尺寸匹配常用铁路轴承的安装规格，轮径尺寸符合干线轨道车辆的通用设计规范，轴端预留了轴端接地装置、速度传感器安装的接口位置，可满足不同车型的加装需求。实际应用场景中，这类轮对结构不仅用于普速客运、货运轨道车辆，也可适配工矿专用轨道机车、城市轨道交通车辆的走行部设计，建模过程中完整还原了轮轴过盈配合面、轴箱密封结构、轴承安装定位台阶的细节，结构件之间的装配间隙符合实际工程装配要求，可直接用于走行部的结构校核、装配仿真、教学演示等场景，也可作为转向架整体设计时的轮对选型参考，帮助设计人员快速完成走行部的布局匹配，减少重复建模的工作量。
