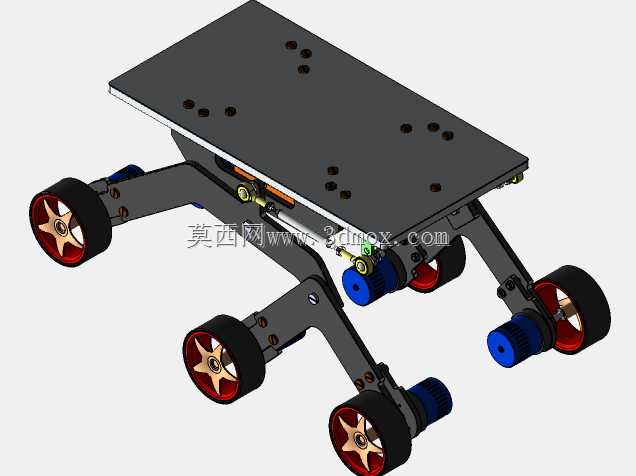

六轮摇臂式越障移动底盘结构

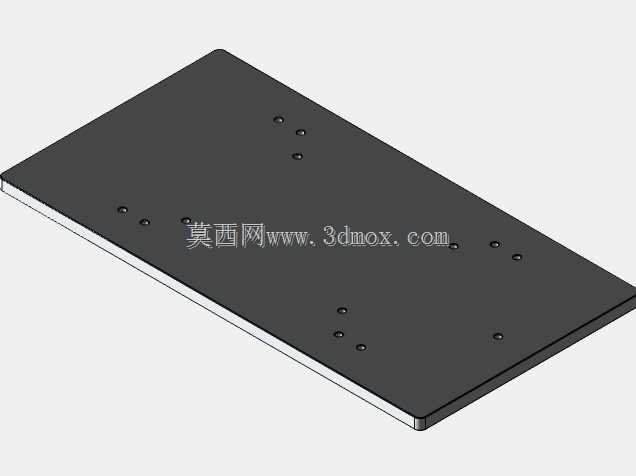

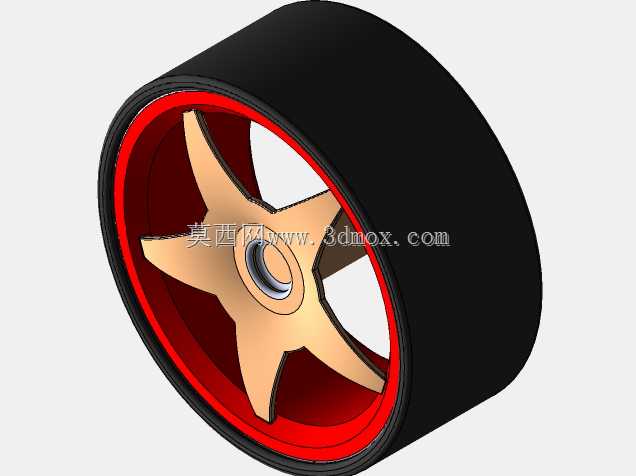

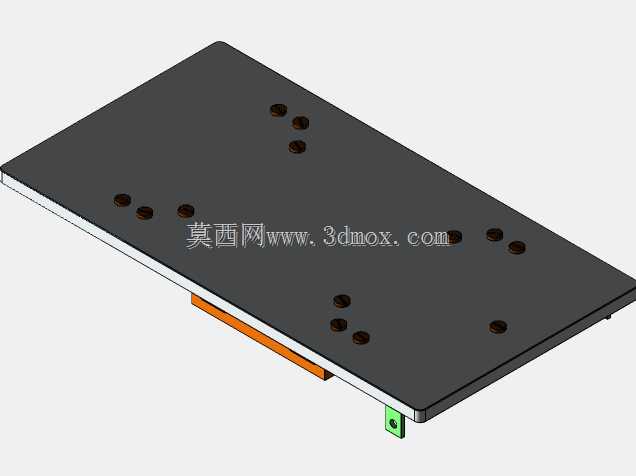

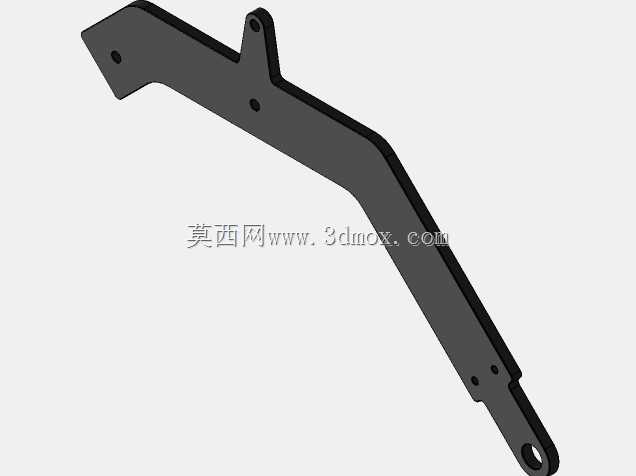

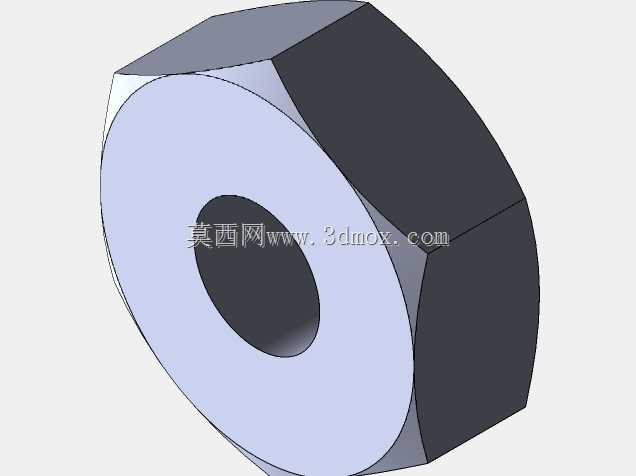

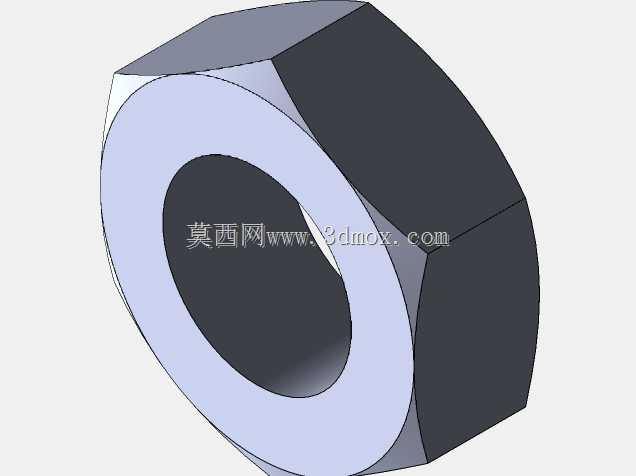

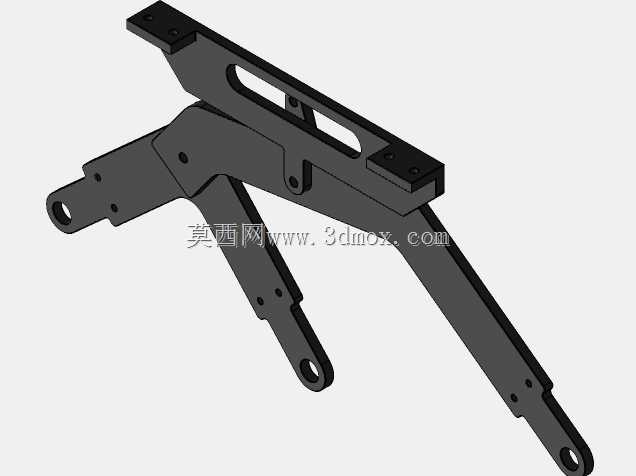

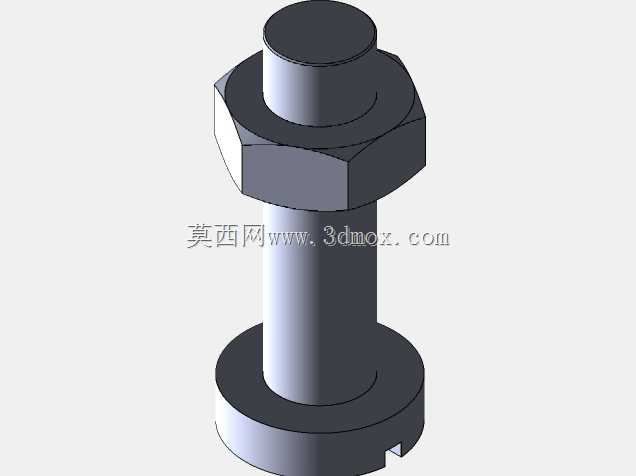

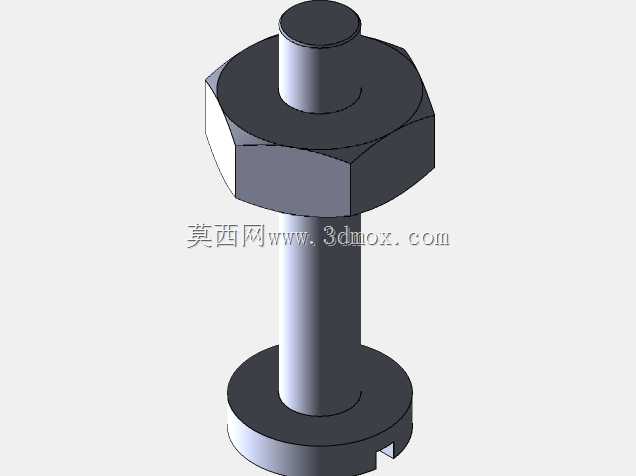

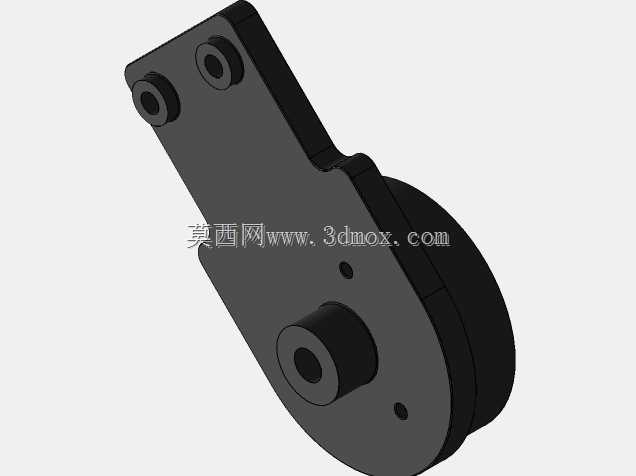

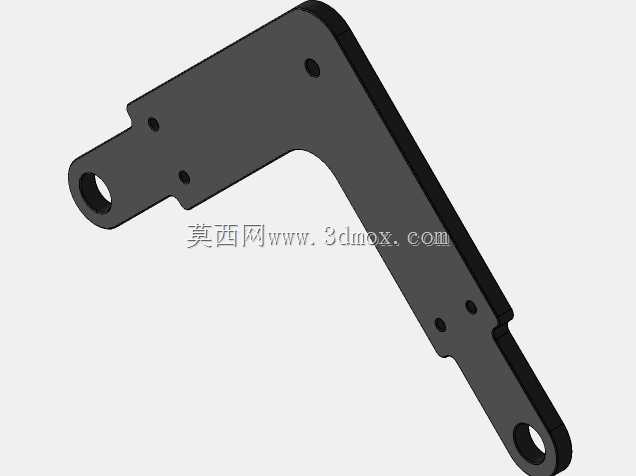

该轮式移动行走机构采用六轮独立摇臂铰接布局，未在单轮位置设置短轴与弹性元件，核心设计目标是保障非结构化地形下的轮地接触率，可跨越直径为自身车轮两倍的凸起障碍，适配崎岖碎石、岩面等复杂通行场景，常见于行星探测漫游车、野外巡检移动平台的行走系统方案选型参考。从结构设计逻辑来看，整套行走机构的摇臂通过铰接点与上层承载平板连接，各摇臂可绕铰接轴独立摆动，当单侧车轮接触凸起障碍时，对应摇臂会随地形抬升转动，将载荷逐步传递至其余轮组，保证六个车轮在越障过程中始终贴合地面，避免单轮悬空导致的牵引力损失。上层承载平板预留了多组规则排布的安装孔位，可直接固定控制模块、电源组件、任务载荷等设备，安装孔位的孔距与孔径适配常规工业型材与标准紧固件，无需额外加工转接板即可完成上层设备的装配。转向功能通过摇臂端的轮组角度调整实现，每个轮组集成了驱动单元与转向连接结构，驱动端预留同步带轮安装位，可根据载荷需求选配对应传动比的同步带传动方案，转向动作通过铰接点处的连杆联动实现，无需为每个车轮单独配置转向舵机即可完成差速转向与小半径转弯动作，降低了整套系统的控制复杂度与硬件成本。在安装边界层面，整套机构的轮距与摇臂摆角范围经过匹配设计，当单侧车轮抬升至最大越障高度时，上层承载平板的倾斜角度被控制在合理区间，避免搭载的精密传感设备因倾角过大触发保护或出现测量误差；需要注意的是，由于未配置弹性阻尼元件，整套机构的抗倾斜稳定性与整机重心高度直接相关，当载荷重心超出设计允许的高度范围时，大角度越障过程中易出现侧倾风险，若用于重载或高速移动场景，可在摇臂铰接位置加装阻尼弹簧组件，优化冲击缓冲性能。轮组采用轮毂与实心轮胎组合结构，轮毂预留标准紧固件安装位，可根据通行路面材质更换不同花纹的轮胎，适配硬质岩面、松软沙土、室内平整地面等不同通行环境。
