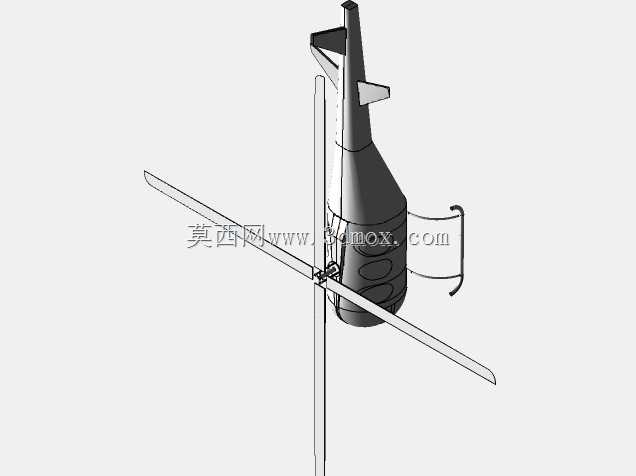

单旋翼带尾桨构型直升机外观结构

这款直升机结构模型还原了单旋翼带尾桨的经典构型，在民用通航、低空作业、应急救援等场景的前期方案论证阶段，这类外观结构模型可用于总体布局校验、气动外形初步评估、地面展示样机的结构参考。从实际用途出发，该构型是当前民用直升机领域应用最广泛的布局形式，主旋翼提供升力与飞行操纵所需的力矩，尾桨用于抵消主旋翼旋转产生的反扭矩，同时实现航向操纵，适配低空巡检、农林作业、短途通勤等多种作业场景的功能需求。设计过程中首先围绕旋翼系统的布局边界展开，主旋翼桨叶的展长与机身长度的比例经过匹配，避免桨叶旋转过程中与尾梁、尾桨发生干涉，机身整体采用流线型修型，降低前飞过程中的气动阻力，机身侧面预留的舱门区域对应实际机型的人员进出、设备装载的开口位置，尾梁的长度经过测算，保证尾桨处于主旋翼下洗流的干扰较小的区域，提升航向操纵的效率。从安装边界来看，主旋翼桨毂位于机身顶部的承力结构位置，对应实际机型的主减速器安装点位，尾桨安装在尾梁末端的垂尾结构上，垂尾同时提供前飞状态下的航向稳定性，机身下部的结构预留了起落架的安装接口，可适配滑橇式或轮式起落架的加装需求。机身侧面的水平安定面设置在尾梁前部，用于调整飞行过程中的俯仰稳定性，避免低速飞行时出现姿态发散的问题。整个结构的外形尺寸比例符合常规轻型直升机的量级，旋翼旋转直径与机身总长度的比值控制在合理区间，既保证旋翼具备足够的升力面积，也避免整机尺寸过大带来的地面停放、机库存放的空间限制。在结构细节上，机身表面的蒙皮分块、桨叶的翼型剖面、尾桨的构型都做了还原，可用于结构设计人员做总体布局的参考，也可作为三维建模练习的参照案例，帮助从业者理解单旋翼直升机的总体布局逻辑、各部件的位置匹配关系，以及气动布局与结构承力之间的协调思路，避免在初始设计阶段出现部件干涉、操纵效率不足、稳定性裕度不够等常见问题。
