铝型材框架式五轴加工机头结构设计

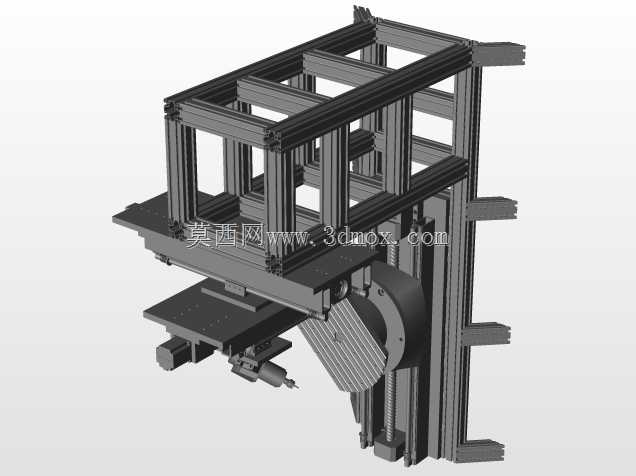

这款五轴机头是面向复杂曲面精密加工场景打造的核心执行部件，主要适配中小型数控加工中心、非标定制复合加工设备，可覆盖模具型腔加工、异形五金件精雕、复合材料构件铣削、精密零件多面一次性加工等场景，解决传统三轴设备需要多次装夹找正、加工精度受装夹误差影响、复杂曲面加工效率低下的行业痛点。整体结构采用工业铝型材搭建主体承载框架，铝型材自带的标准T型槽设计能够大幅降低装配调试难度，无需额外焊接加工即可实现各功能模块的快速定位与锁紧，同时铝型材材质自重较轻，能够降低设备Z轴升降的负载压力，提升传动响应速度。机头部分集成了多维度角度调节机构，可实现两个旋转轴方向的角度摆动，配合设备原有X/Y/Z三个直线轴的运动，能够让加工刀具以任意空间角度接触工件表面，完成倒扣面、斜孔、复杂曲面的连续加工，无需中途停机翻转工件重新装夹，有效缩短单件加工的辅助时长，同时避免多次装夹带来的形位公差累积。设计过程中充分考虑了安装边界与适配性，框架采用模块化拼接思路，各型材连接位置采用标准角件与内置连接件锁紧，整体刚性能够满足常规金属切削、非金属雕刻的切削力承载需求，不会出现加工过程中的颤振问题；机头的传动部分采用精密丝杆配合线性导轨的传动组合，保证角度调节与进给运动的重复定位精度，主轴安装位预留了标准装夹接口，可适配不同功率、不同转速的加工主轴，用户可根据自身加工材质的需求灵活更换对应主轴，无需对主体框架做结构性改动。走线位置沿铝型材内置槽道布置，避免加工过程中切削液、切屑剐蹭线缆，提升设备运行的稳定性与安全性，整体结构的安装尺寸可根据配套设备的横梁、滑枕规格做对应调整，既可以用于全新设备的生产装配，也可以作为传统三轴机床的升级改造部件，帮助生产方以较低成本实现五轴加工能力的升级。
