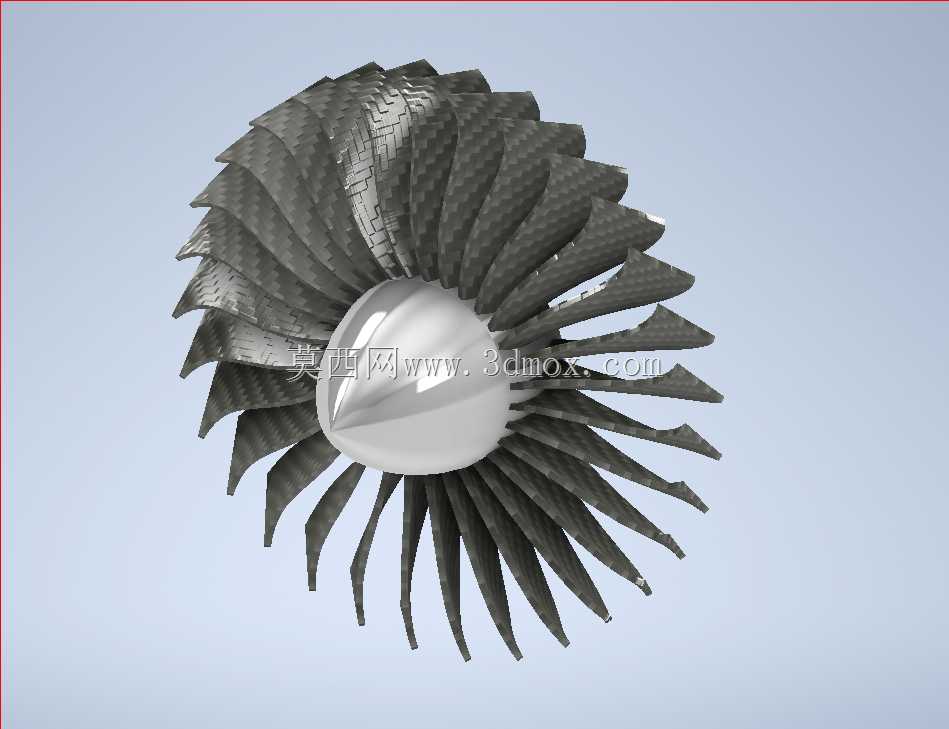

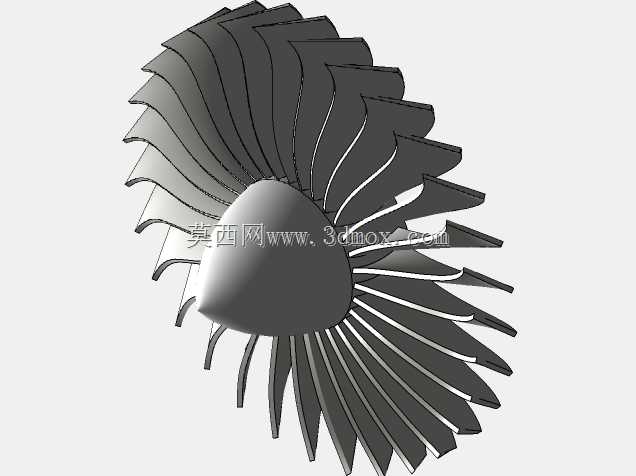

航空涡轮喷气式发动机前端进气风扇结构

该风扇结构作为涡轮喷气发动机的前端核心进气做功部件，主要应用于航空动力推进场景，承担进气导流、初步压缩来流空气的核心作用，是航空发动机进气道与压气机段之间的关键衔接结构。从实际工况来看，该部件工作时处于高速来流冲击环境，叶片需要承受高速气流的交变载荷、离心力以及不同飞行工况下的温度变化影响，因此叶片的型线设计直接决定进气效率与压气机入口的流场均匀性。设计过程中，首先围绕进气流量需求匹配叶片的弦长、安装角与叶型扭转规律，每一片叶片从叶根到叶顶的翼型截面都做了连续的扭转过渡，保证不同半径位置的气流攻角处于合理区间，避免大工况下出现气流分离导致的喘振问题。轮毂部分采用流线型整流帽结构，光滑过渡的曲面可以引导中心区域的气流平顺进入后续压气机流道，减少中心区域的涡流损失，降低进气阻力。叶片沿轮毂周向均匀排布，相邻叶片之间的流道截面沿气流方向呈收敛趋势，可对进入的空气完成第一级的动能向压力能的转换，为后续压气机段的增压过程提供稳定的来流条件。从安装边界来看，该风扇组件的叶根采用榫头结构与轮毂盘体配合，安装时需要保证每片叶片的榫头与盘体榫槽的配合精度，控制周向安装间隙在合理范围，避免高速旋转时出现叶片振动超限的问题。整体外形的径向尺寸需要匹配发动机进气道的内径，保证风扇叶顶与机匣内壁之间留有符合设计要求的微小间隙，既避免旋转过程中叶片与机匣发生刮碰，又能减少叶顶间隙的漏气损失，提升整级风扇的做功效率。叶片表面的型面精度要求较高，建模过程中通过多截面曲面拟合完成叶型构建，保证曲面的光顺性，避免局部凸起或凹陷造成的气流扰动，实际生产中这类叶片多采用高温合金或复合材料加工，配合表面涂层来提升抗冲刷、抗疲劳性能，满足长时间高空高速工况下的使用需求。
