微型涡轮螺旋桨逆向结构设计

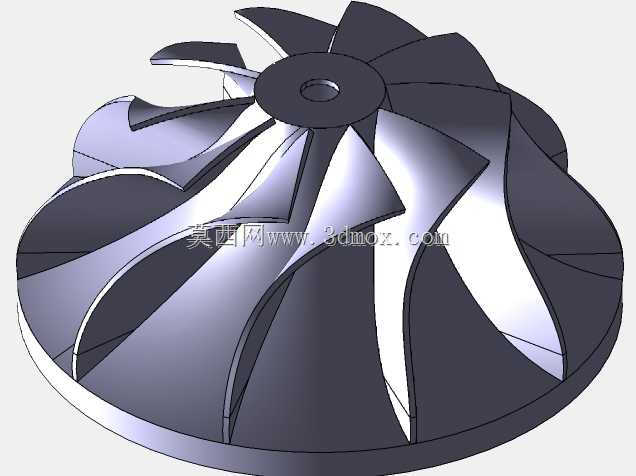

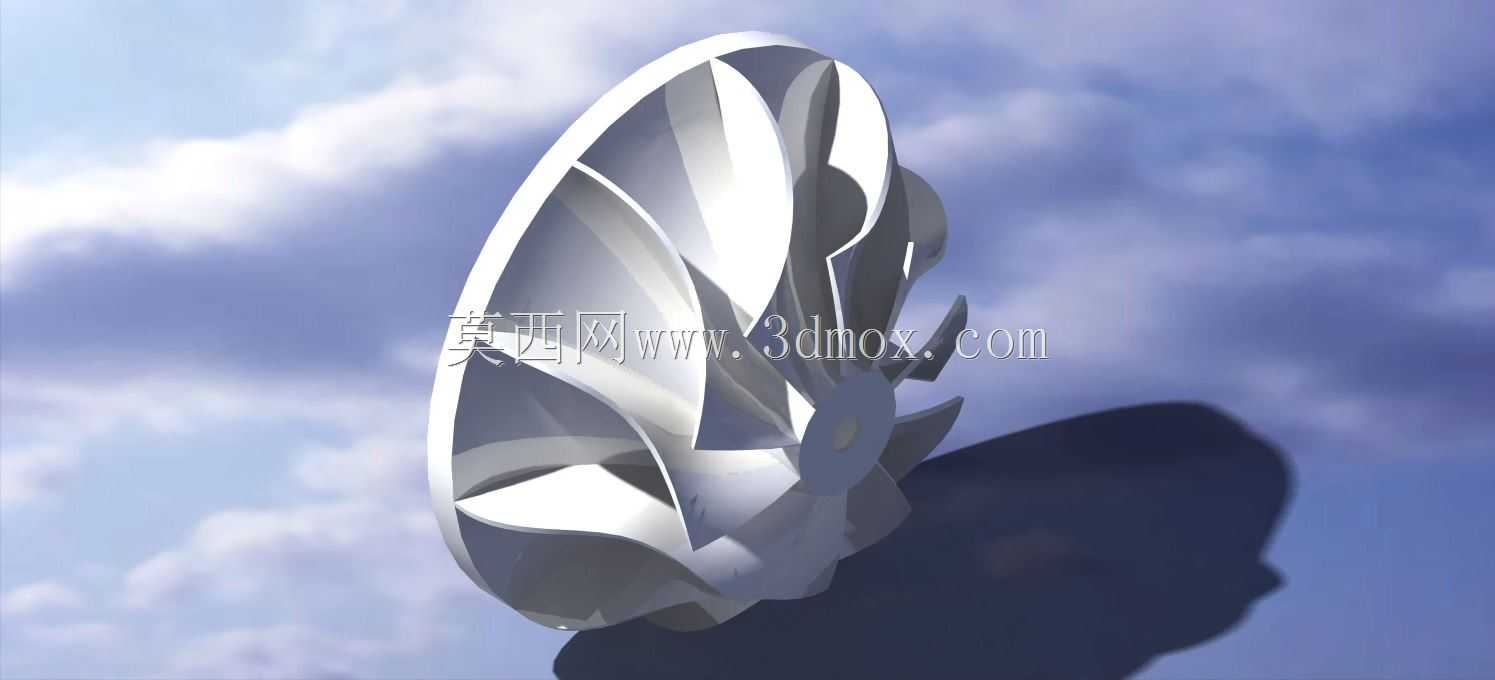

这类微型涡轮构件常应用在小型流体动力回路、微型动力输出单元以及小流量增压场景中，区别于大型工业涡轮的大尺寸重载设计，该构件更侧重小空间内的能量转换效率，适配对安装体积有严格限制的紧凑设备布局。从结构设计逻辑来看，该涡轮采用螺旋式叶片构型，叶片曲面沿轮毂周向均匀分布，曲面弧度经过流体仿真优化，能够在流体介质流经叶道时，尽可能降低流动分离带来的能量损耗，同时保证扭矩输出的平稳性，避免小尺寸构件在高转速工况下出现动平衡失稳的问题。逆向工程尺寸控制在0.05mm到1mm的精度区间，能够保证叶片型面与原始设计的贴合度，满足后续开模或者数控加工的尺寸公差要求，不会因为型面偏差导致流体做功效率出现明显衰减。安装边界方面，该涡轮的轮毂中心设置有标准定位轴孔，可适配常规直径的动力输出轴，轮盘外缘做了圆弧过渡处理，既能够降低高速旋转时的风阻损耗，也能避免尖锐边缘带来的装配安全隐患，整体外轮廓的径向尺寸控制紧凑，不需要预留过大的安装避让空间，可直接嵌入小型增压舱、微型动力模组的预设腔体内。在实际工况适配中，该涡轮的叶片厚度做了梯度变化设计，叶根位置厚度更大，能够承载流体冲击带来的交变载荷，避免长期运行出现叶根疲劳断裂的问题，叶顶位置厚度收窄，能够减少叶顶与腔体内壁的间隙泄漏量，提升整体能量转换效率。叶片之间的流道宽度经过反复校核，既保证流体能够顺畅通过不发生堵塞，也能让流体在流道内完成充分的能量交换，适配气、液两类不同介质的做功需求，不需要针对介质类型做大幅结构调整。在装配环节，该涡轮的轮毂端面设置有定位止口，能够与配套的轴端锁紧件精准配合，保证高速旋转时的同轴度，减少径向跳动带来的振动和噪音，不需要额外增加复杂的定位结构就能满足装配精度要求。这类微型涡轮的设计思路，核心是在极小的尺寸空间内平衡结构强度、流体效率与装配便捷性，不需要冗余的辅助结构，就能在小型动力设备、微型增压系统、精密流体控制单元中稳定发挥作用，适配小功率工况下的持续运行需求，同时兼顾加工工艺性，不管是采用五轴铣削直接加工，还是通过精密铸造批量生产，都能保证型面精度的一致性，降低后续量产的工艺难度。
