二战德制机载61mm仪表安装基座结构

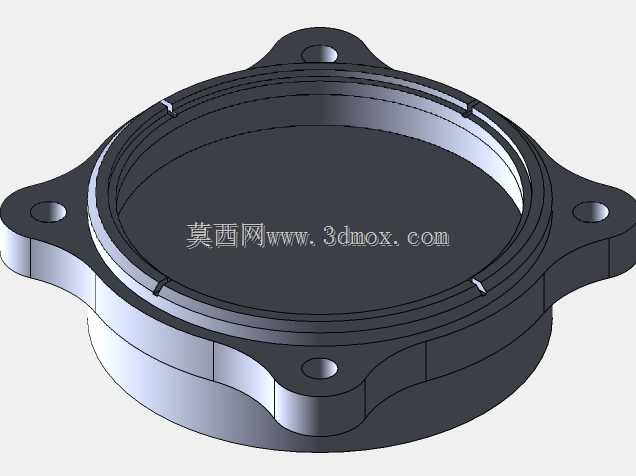

这款机载仪表安装基座，是早期活塞式战机座舱仪表系统的配套固定构件，核心作用是为直径61mm的圆形机载测量仪表提供稳定的安装承载界面，隔绝飞行过程中发动机传导的持续振动、气流扰动带来的随机冲击，避免仪表内部精密测量机构出现指针偏移、构件松脱甚至失效的问题，保障飞行过程中各类飞行参数读取的可靠性。从结构设计逻辑来看，主体采用阶梯式环形腔体结构，内层环形凸台用于和仪表外壳的定位止口配合，实现径向的精准限位，避免仪表装入后出现径向窜动；外层的环形台阶面则用于贴合座舱仪表板的安装面，配合三个均布的带安装孔凸耳，通过紧固件实现整个基座与仪表板的刚性连接，三个凸耳采用120度均布的排布方式，能让锁紧力均匀分布在安装界面上，避免局部应力集中导致的基座变形，也能抵消不同方向传来的振动载荷。在实际装机场景中，这类基座需要适配座舱内紧凑的安装空间，因此整体轴向高度做了严格控制，在保证结构强度的前提下尽可能压缩轴向尺寸，避免挤占座舱内部有限的操作空间，同时基座侧壁的阶梯结构也预留了仪表接线、密封胶圈的安装位置，既可以在装入仪表后通过胶圈实现座舱内外的气压隔离，避免高空飞行时座舱出现漏气泄压，也能给仪表的外接信号线留出排布空间，避免线材被挤压破损。设计过程中充分考虑了机载工况的严苛性，三个安装凸耳与主体环形结构的衔接处做了圆弧过渡处理，避免应力集中在长期振动工况下出现疲劳裂纹，凸耳上的安装孔采用沉孔设计，让紧固件装入后头部不会突出凸耳表面，既避免安装时干涉相邻仪表，也能减少座舱内的突出结构，降低机组人员操作时被剐蹭的风险。这类构件虽然是机载设备中的小型配套零件，但直接关系到飞行仪表的固定可靠性，在结构设计时需要平衡安装便捷性、结构强度、空间占用三个核心需求，既要保证地勤人员拆装仪表时操作简便，能快速完成仪表的更换维护，也要在战机做大过载机动时牢牢固定仪表，不会因为离心力、振动出现松脱，同时还要适配不同型号同直径规格的机载仪表，具备一定的通用适配性，减少战时后勤备件的种类压力。
