集装箱用嵌入式扭锁固定连接结构

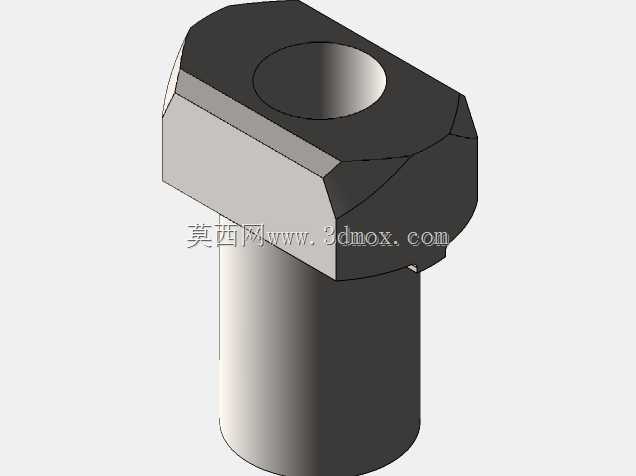

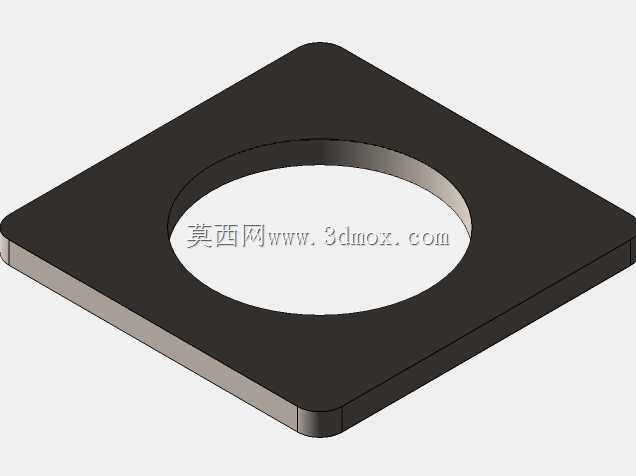

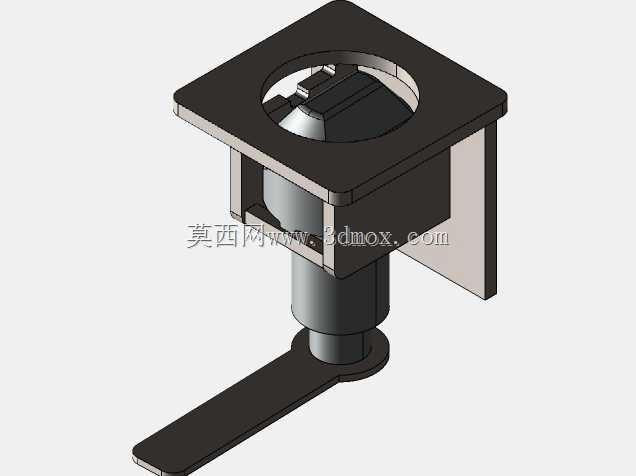

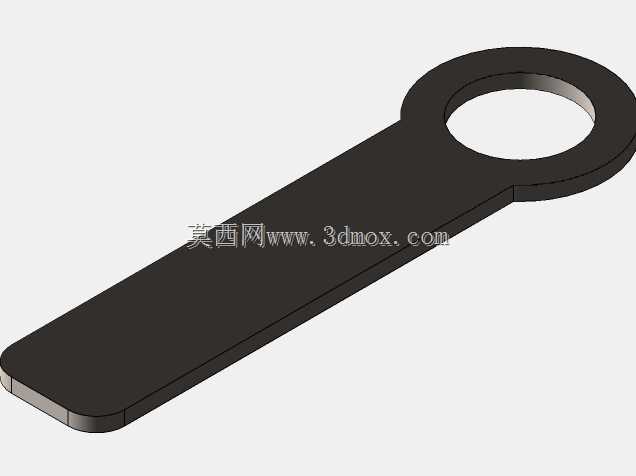

这类扭锁结构主要应用在集装箱运输、堆叠固定场景中，是集装箱与运载载体、集装箱层间堆叠时的核心锁固部件，日常在集装箱半挂车、堆场堆垛、铁路集装箱平车的固定位都能见到这类结构的身影，承担着防止集装箱移位、滑脱，保障运输与堆存安全的核心作用。从结构设计来看，该扭锁采用方形法兰嵌入式安装结构，顶部方形法兰盘作为安装定位基准，中间预留的圆形通孔为锁芯转动提供操作空间，法兰下方的方形壳体嵌入安装位的预留方孔内，侧面的折边结构可在安装后卡入安装位内侧，避免锁体整体转动或脱出，下方延伸的锁杆搭配底部的长条形锁舌，通过转动锁芯即可带动锁舌旋转90度，实现锁止与解锁状态的切换，锁止状态下锁舌横向卡入集装箱角件的卡槽内，解锁时锁舌与安装孔方向对齐即可顺利脱出。设计过程中首先要匹配标准集装箱角件的卡槽尺寸，保证锁舌转动后与角件的卡接面有足够的接触面积，避免应力集中导致锁具变形或断裂，同时要考虑安装边界的适配性，顶部方形法兰的尺寸要覆盖安装位的开孔边缘，保证安装后法兰面与安装基体表面贴合，不会出现凸起或凹陷影响集装箱落位，下方锁杆的长度要适配不同安装基体的厚度，保证锁舌伸出后能完全卡入角件的有效锁止区域，不会出现卡接深度不足的问题。结构上还预留了足够的转动间隙，锁芯与壳体之间的配合间隙控制在合理范围，既不会因为间隙过大导致锁体晃动，也不会因为间隙过小在沙尘、锈蚀环境下出现卡滞，无法正常转动解锁。实际使用中，这类扭锁不需要额外的紧固件辅助固定，嵌入式的安装结构直接卡入预设的安装方孔即可完成装配，维护更换时只需从上方取出锁体，不需要拆解下方的承载结构，大幅降低了运维更换的成本。锁舌的长条形结构在锁止状态下可承受集装箱堆叠、运输过程中产生的纵向与横向载荷，壳体采用一体式折弯成型结构，整体强度更高，能承受大吨位集装箱的载荷冲击，不会在长期交变载荷下出现焊缝开裂的问题。在结构建模过程中，需要重点校验锁舌转动的行程范围，保证转动90度时锁舌完全处于锁止位，不会出现转动角度不足导致锁止失效的情况，同时要确认法兰下方壳体的尺寸与安装孔的配合公差，保证安装时能顺利嵌入，同时不会有过大的旷量影响锁固稳定性。
