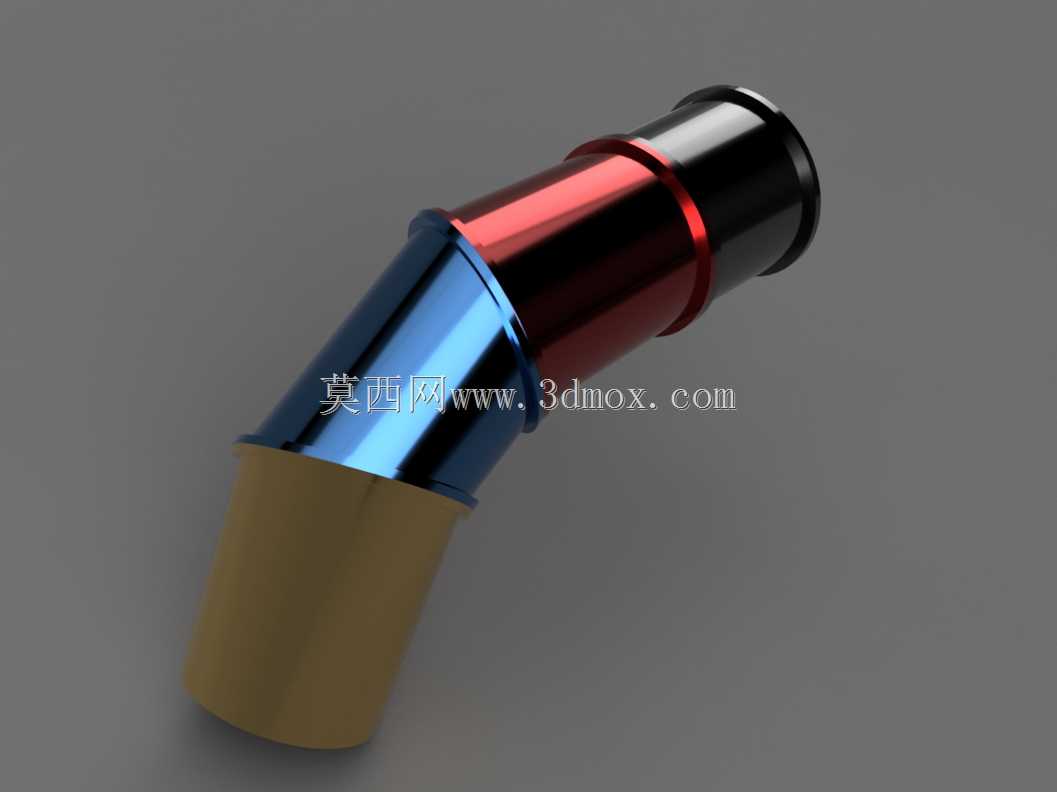

弯角式流体输送旋转喷嘴结构设计

这款弯角结构的旋转喷嘴，主要适配各类工业流体喷淋、介质吹扫、工位冷却等场景，在自动化生产线的工件表面清理、涂装前预处理、设备定点冷却工位都能见到同类结构的应用，区别于直喷式喷嘴，其弯角转向结构可以在不额外增加管路转接弯头的前提下，调整喷射方向，减少管路接头数量，降低管路系统的泄漏风险。从结构设计逻辑来看，喷嘴整体采用三段式衔接结构，尾部为标准管路对接端，可匹配对应通径的快插接头或外螺纹管路，中部为旋转密封衔接段，内置密封环槽，可在通入压力流体后实现周向旋转调整，无需拆卸管路即可微调喷射角度，适配现场复杂的安装空间，前端为整流喷射段，内部做了流道收敛设计，可将通入的压力流体整形成稳定的喷射束，减少流体紊流带来的喷射散射问题，保证喷射覆盖范围的精准度。外形上采用45度弯角过渡，过渡段做了圆弧壁厚加强，避免长期受流体压力冲击出现转角处开裂的问题，整体外轮廓做了阶梯式限位结构，安装时可通过阶梯端面定位嵌入安装座，不需要额外做轴向固定结构，减少安装工序。安装边界方面，尾部对接端的外径适配常规4分/6分通用管路的安装尺寸，整体轴向长度控制在常规喷嘴的安装空间范围内，不会因为弯角结构额外占用过多的安装进深，旋转调整的阻尼可通过中部的衔接压环微调，既可以保证喷射过程中不会因为流体反冲出现角度偏移，也能在需要调整角度时手动转动即可完成定位，不需要额外的锁紧操作。在实际工况应用中，这类喷嘴可适配清水、低压压缩空气、弱腐蚀性清洗液等多种介质，旋转结构的密封件采用耐常规介质腐蚀的材质，长期运行下的密封寿命可满足连续生产的工位需求，区别于固定角度喷嘴，其可旋转调整的特性可以大幅降低现场安装时的管路排布难度，尤其是在设备内部空间紧凑、管路无法随意弯折的场景下，只需要在安装完成后转动喷嘴头部即可对准需要喷射的工位，不需要反复调整管路走向，也减少了因为管路弯折带来的通径缩减、流体压损过大的问题。流道设计上做了转角处的圆弧过渡，避免直角流道带来的流体压损，同时减少流体中杂质在转角处的沉积堵塞，提升喷嘴在含少量杂质的流体工况下的抗堵塞能力，外表面的阶梯结构也方便安装时使用工具辅助拧紧，不会出现打滑的问题。
