杜布罗尼龙合页结构设计

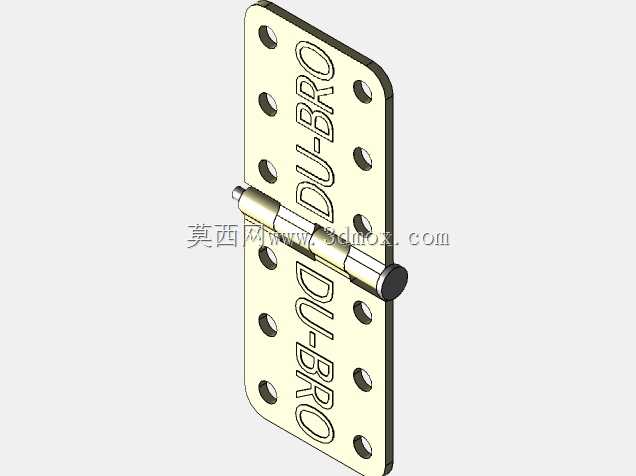

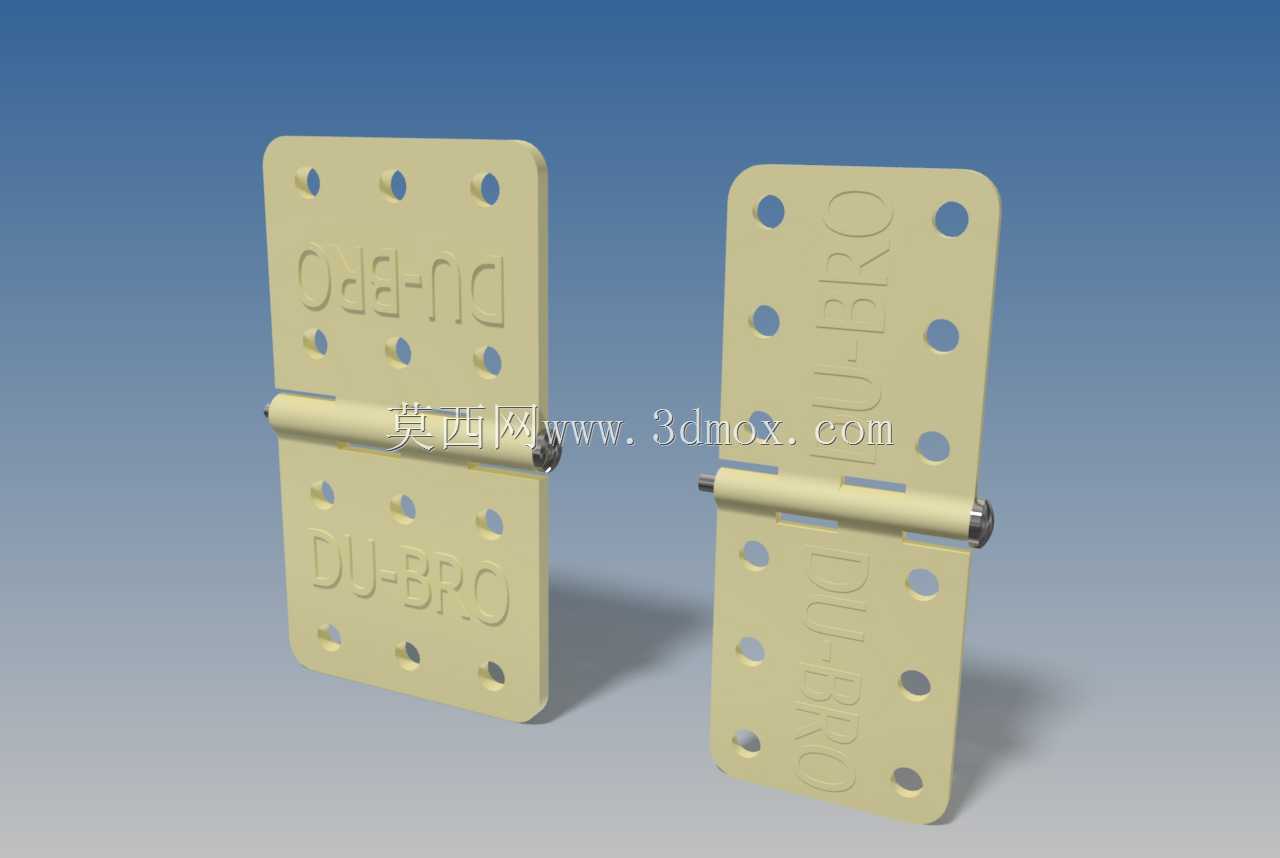

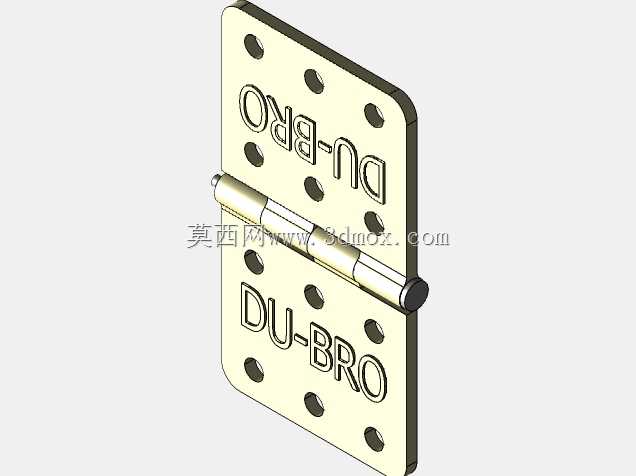

这类尼龙铰链多用于航模机身与舵面的活动连接场景，也可适配小型轻量化设备的门板、盖板铰接需求，相比金属铰链自重更轻，不会给轻量化载具带来额外负载负担，同时尼龙材质自带的自润滑特性，能在长期反复开合过程中降低转动阻尼，无需额外加注润滑脂即可维持顺畅的转动表现，适配户外飞行场景下的复杂温湿度环境，不易出现锈蚀卡滞问题。从结构设计来看，两款铰链均采用双页片配贯穿销轴的经典合页结构，页片表面冲压有DU-BRO标识，同时排布多组安装孔位，不同孔径的孔位可适配不同规格的安装螺丝，既可以用微型自攻螺丝直接固定在木质、泡沫航模结构上，也可以配合微型螺栓实现可拆卸式的固定连接，多组孔位的排布能分散铰接位置的受力，避免单点受力过大导致页片撕裂或者固定位松脱。页片边缘做了小圆角过渡处理，没有尖锐毛刺，安装过程中不会划伤操作人员或者航蒙皮表面，销轴两端做了铆压封边处理，不会在反复开合过程中出现销轴窜出脱落的问题，转动间隙控制在合理范围，既不会因为间隙过大导致铰接位晃动虚位，也不会因为间隙过小出现转动卡涩。从安装边界来看，页片采用等厚的尼龙板材加工，整体厚度较薄，安装后不会在连接位置形成过高的凸起，适配航蒙皮贴合安装的需求，两个页片闭合后贴合面平整，没有明显的错位台阶，开合过程中两个页片的转动轨迹无干涉，最大开合角度可以满足航模舵面的满行程偏转需求，不会出现舵机打满行程时铰链限位卡滞的问题。设计过程中充分考虑了轻量化场景的受力需求，尼龙材质的韧性可以抵消飞行过程中的振动冲击，不会像硬质塑料铰链一样在受冲击时出现脆断，同时页片上的沉头孔设计可以让安装螺丝头部完全埋入页片内部，不会突出表面影响气动外形，对于小型固定翼航模的副翼、升降舵、方向舵连接来说，这类铰链的安装便捷性和使用可靠性都优于传统的纤维胶带铰接方式，也可以用在小型机箱盖板、模型舱门的铰接位置，适配多种需要轻量化铰接结构的应用场景。
