AIM-9J响尾蛇空空导弹等比例结构模型

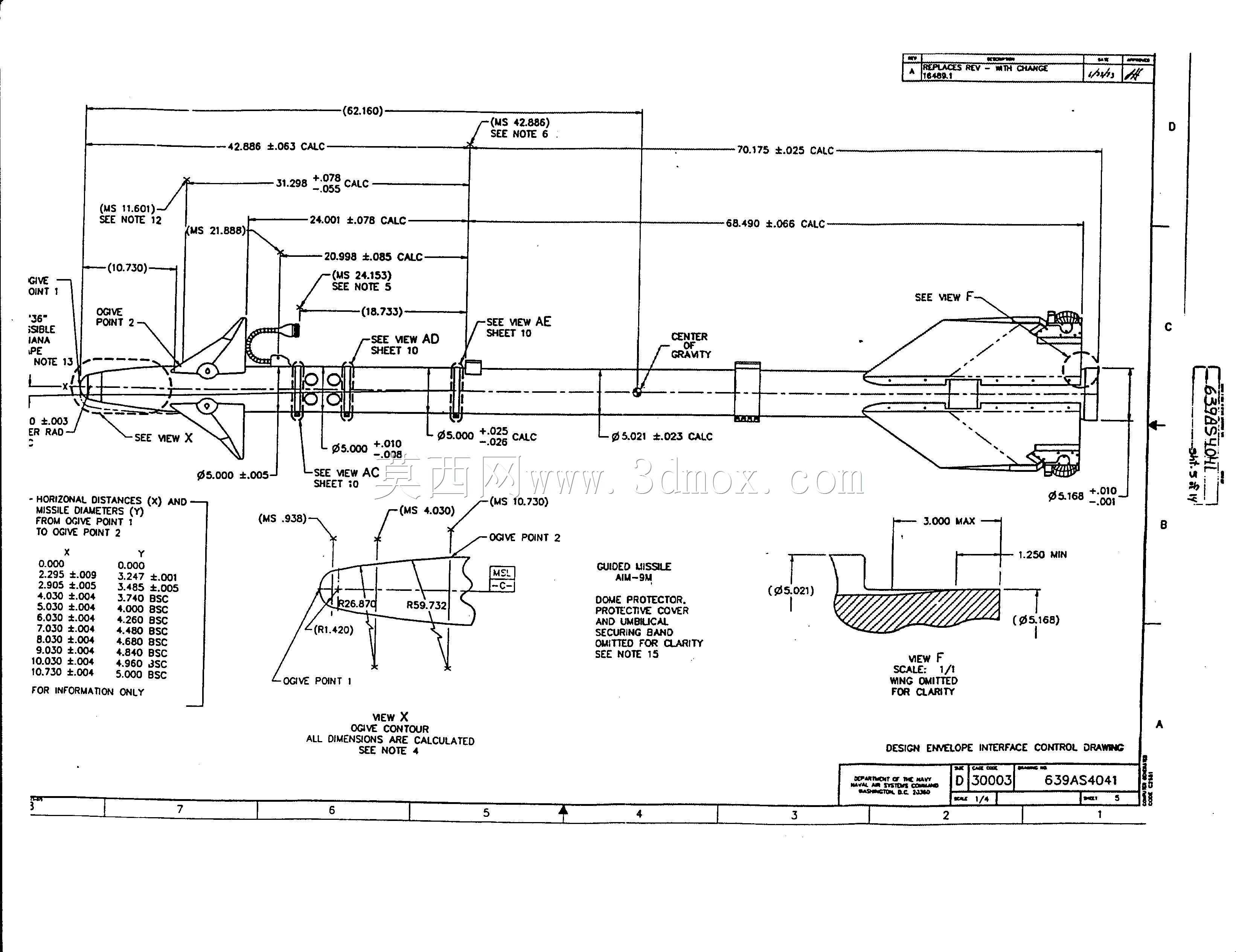

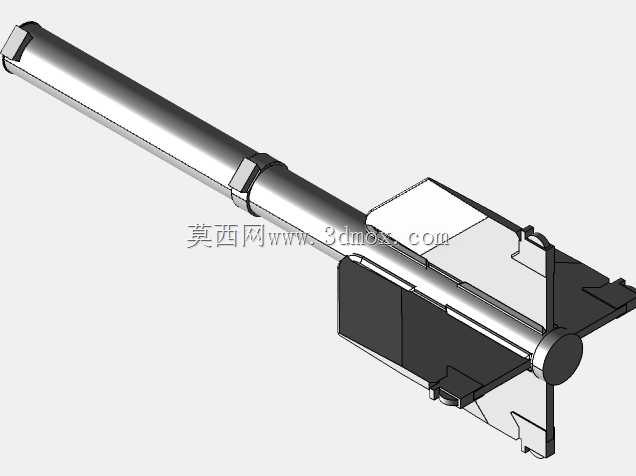

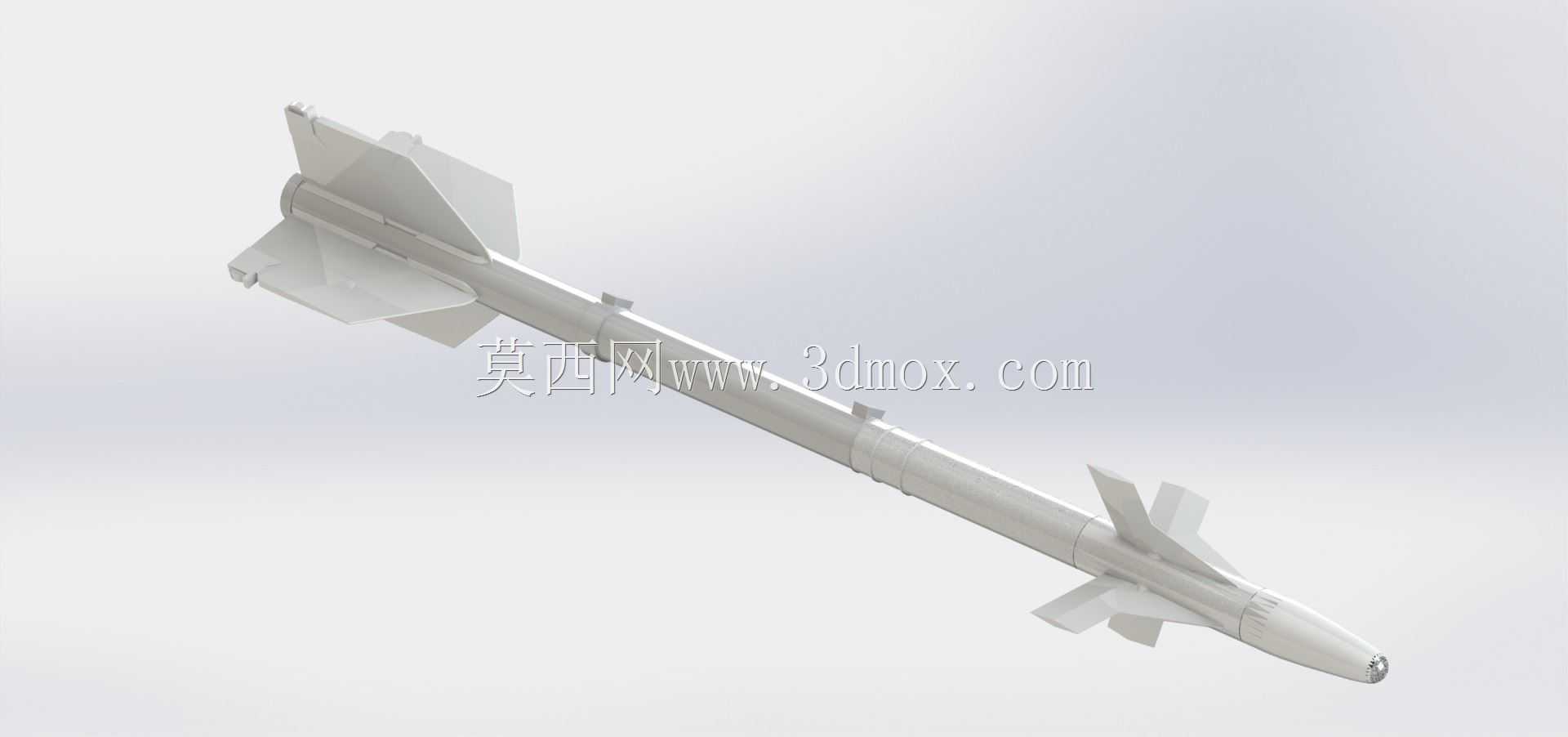

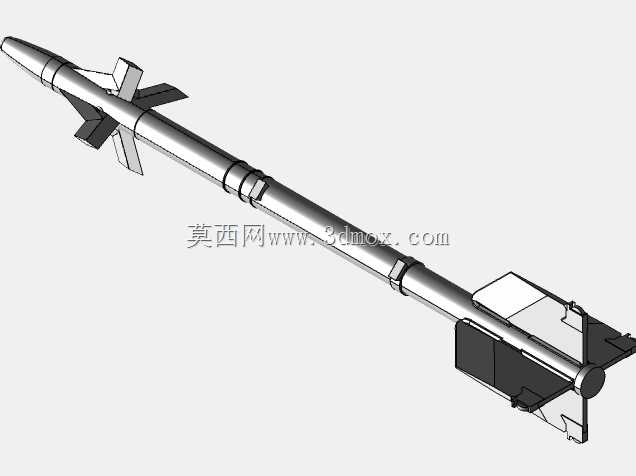

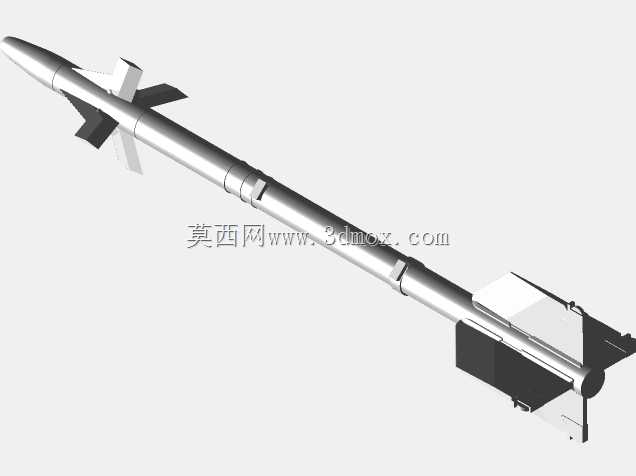

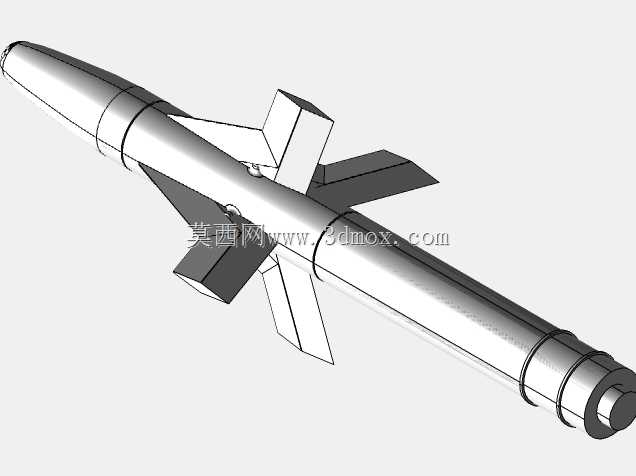

在航空装备配套模型的制作场景中，这类近距空空导弹的等比例模型主要服务于飞行器缩比模型装配、航空装备展示教具制作、机载武器挂载布局验证等实际需求，不同于高精度军工级仿真模型，该模型的细节精度匹配1:72、1:48等主流飞行器缩比比例的装配要求，既能够还原导弹的核心外形特征，又不会因为过度冗余的细节增加缩比模型的制作与装配难度。从实际用途来看，AIM-9系列是经典的红外制导近距空空导弹，J型作为该系列的重要改进型号，广泛适配多型二代、三代喷气式战机的翼下、翼尖挂点，在做战机整机缩比模型时，该导弹模型是还原战机实战挂载配置的核心配件，也可单独作为航空武器展示教具，用于直观呈现近距空空导弹的气动布局特征。设计过程中，首先参考实弹的公开照片与图纸尺寸确定1:1基准外形，考虑到除B型和训练型外，AIM-9系列多数型号的弹身主体结构通用，因此建模时优先保证弹身主体的圆柱段同轴度、各舱段对接处的阶差特征还原，弹体前部的导引头段做了钝头收窄处理，匹配实弹的红外导引头整流罩外形，弹翼与尾翼的切角、安装角度严格对照实弹的气动布局设置，鸭式舵面与尾部稳定翼的相对位置、翼面厚度都按照比例做了适配，避免缩比后出现翼面过厚失真、安装位置偏移的问题。外形尺寸上，模型严格对应实弹的长径比，弹身圆柱段直径均匀，各凸起的弹耳、制导舱走线槽特征都做了简化还原，既保留识别特征，又不会因为细小特征过多导致3D打印或者模型拼装时出现断件问题；安装边界方面，模型在弹身对应挂架连接的位置预留了适配缩比挂架的安装基准面，能够直接匹配常见的战机模型挂架接口，不需要额外对弹身做切削修改，弹翼的外伸尺寸控制在合理范围，装配到战机模型挂点后不会和机翼、相邻挂载物出现干涉，尾翼的后掠角度也做了精准校准，保证从各个角度观察都符合实弹的视觉特征。建模时特意规避了不必要的内部复杂结构，整体为实心外形结构，兼顾了模型的结构强度与外形还原度，对于弹体表面的轻微蒙皮接缝、标识线位置都做了浅凹槽示意，方便后续模型制作时做渗线、标识喷涂处理，完全能够满足航模制作、航空科普展示、挂载方案演示等场景的使用需求。
