Falco F8轻型飞机前置燃油储油结构

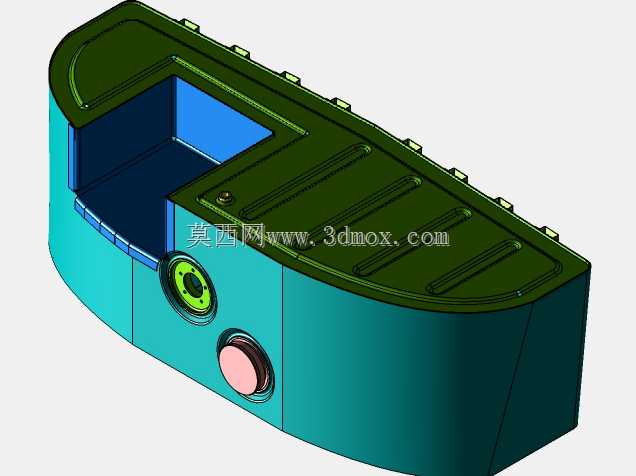

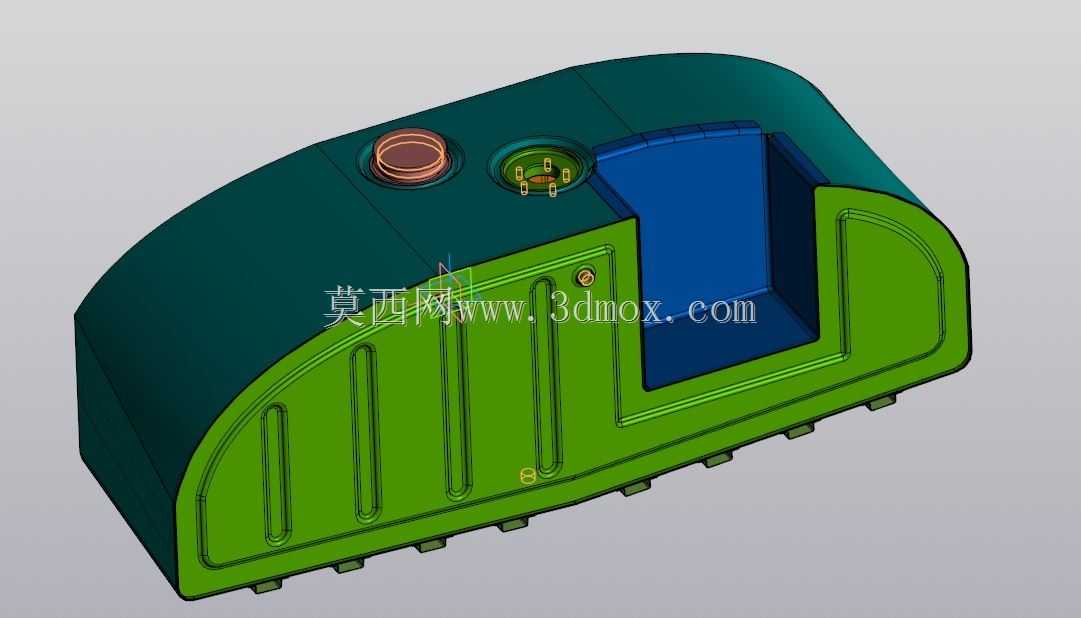

这款前置燃油储油结构是轻型运动类飞机燃油供给系统的核心承载部件，适配Falco F8机型的前机身安装空间，主要承担飞行过程中燃油存储、稳定供给的功能，同时兼顾机身前部配重平衡的作用。从实际装机场景来看，该部件布置于前机身座舱与防火墙之间的预留舱段，安装边界完全贴合前机身蒙皮的内轮廓曲面，底部设置的多组定位凸台与机身承力框上的安装座一一对应，无需额外改制支架即可完成装配，能有效减少前机身的附加结构重量。设计过程中优先考虑了储油安全性与空间利用率，壳体采用半弧面贴合机身曲度的造型，最大化利用前机身的不规则闲置空间，避免挤占航电设备、操纵连杆的布置区域；壳体内部做了分区防浪结构设计，可在飞机做俯仰、滚转机动时减缓燃油晃动冲击，避免燃油重心大幅偏移影响飞行操纵稳定性，同时减少燃油泵吸空的故障概率。顶部设置的两个接口分别承担加油通气与燃油输出功能，主加油口带密封台阶结构，可适配标准航空快接加油接头，旁侧的小尺寸接口集成了油量传感器安装位与通气阀固定结构，无需在壳体额外开孔，减少了潜在的渗漏风险。壳体外侧的竖向加强筋并非装饰结构，是根据飞行工况下的载荷分布做的等强度加强，在飞机俯冲、拉起的过载工况下，可分散壳体承受的燃油惯性力，避免薄壁结构出现应力变形导致密封失效；侧壁预留的小尺寸固定孔位用于安装燃油管路固定卡箍，可将输油管路沿壳体侧壁规整固定，避免飞行过程中管路与周边结构摩擦破损。从建模细节来看，该结构的壁厚做了差异化设计，与机身安装座贴合的底部区域壁厚略大于侧壁区域，安装凸台位置做了局部加厚处理，可承受安装锁紧时的压紧力，不会出现局部压溃的问题；壳体的剖切展示区域清晰呈现了内部型腔的光滑过渡设计，不存在直角积油区域，可保证燃油供给末期的余油能顺利汇集到出油口位置，减少不可用燃油量，提升飞机的续航里程利用率。这类前置燃油箱的设计难点在于平衡储油容积、安装空间与结构重量三者的关系，既要在有限的前机身空间内挤出足够的储油容积满足短程转场的航程需求，又要控制壳体自身重量不破坏整机的重心配平，同时还要满足航空部件的密封、抗冲击、防渗漏要求，建模过程中每一处曲面的偏移、加强筋的位置、安装孔的坐标都需要和前机身的整体数模做匹配校验，避免装机时出现干涉问题。
