四旋翼倾转构型垂直起降飞行器设计

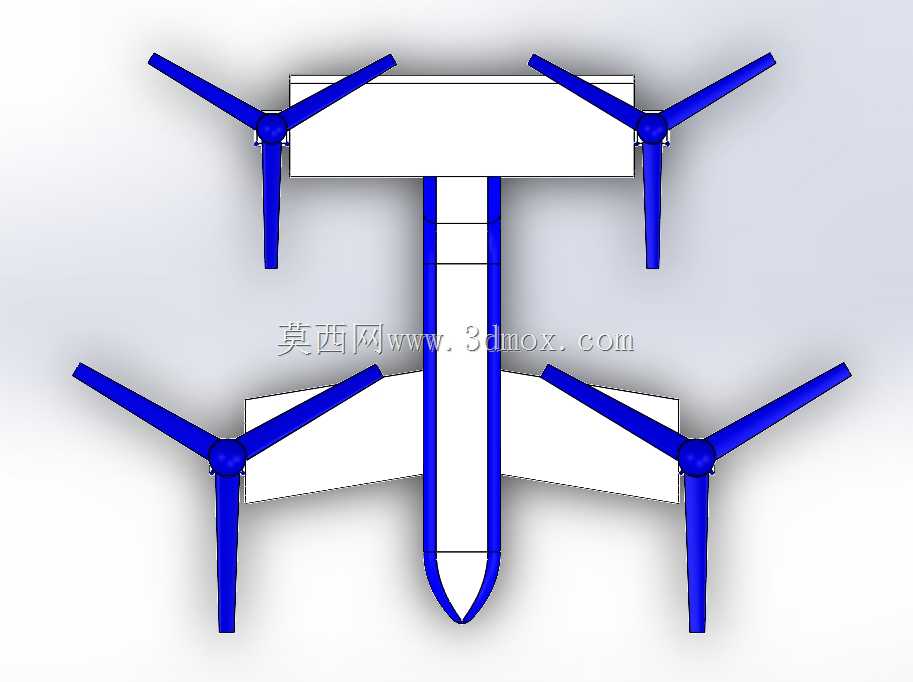

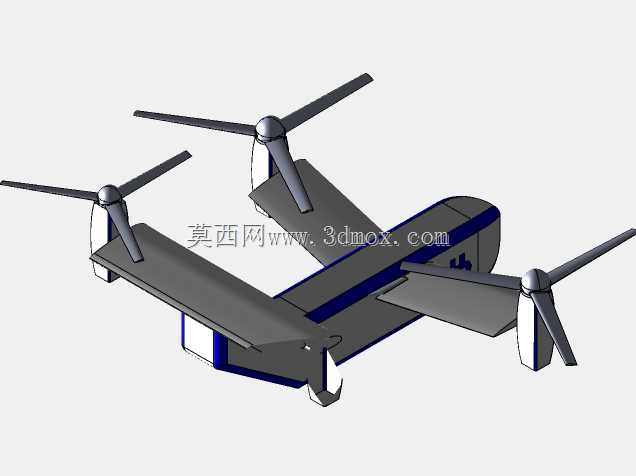

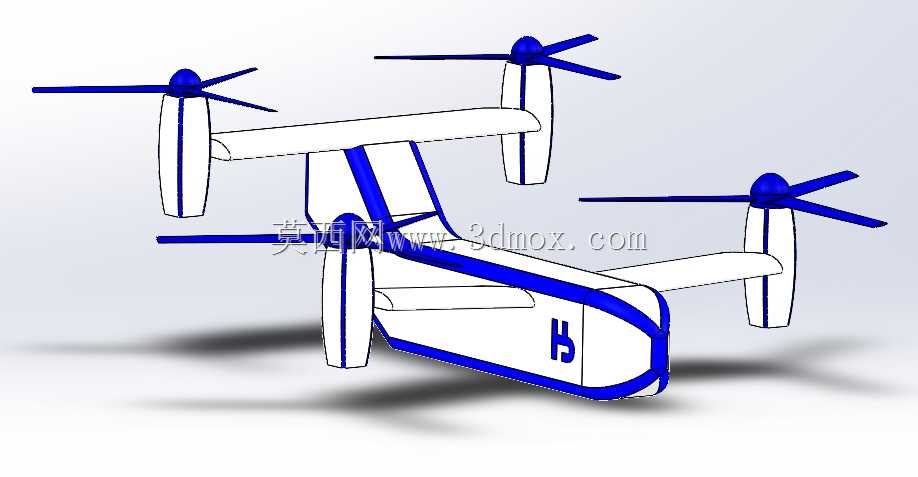

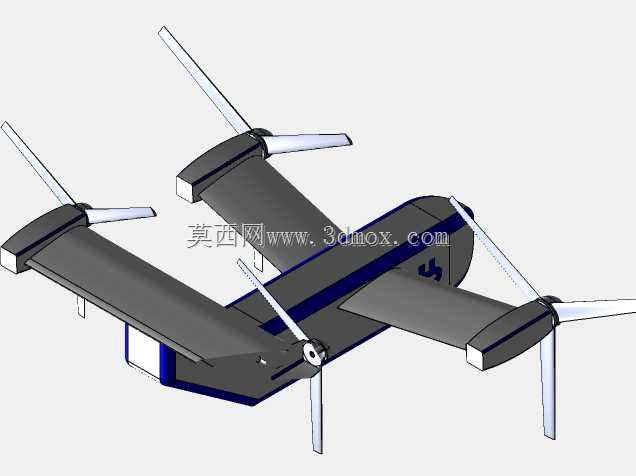

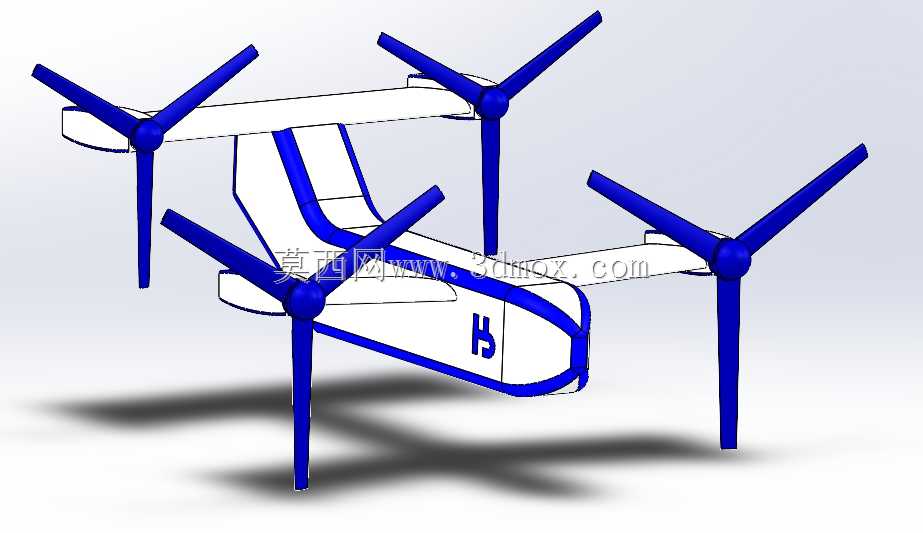

这款倾转旋翼飞行器的构型参考成熟的军用倾转旋翼运输平台设计逻辑，采用四组可倾转旋翼动力单元，兼顾多旋翼垂直起降的场地适应性与固定翼飞行的高速巡航效率，可适配复杂地形下的物资投送、管线巡检、应急侦察等作业场景，无需专用跑道即可在山地、舰船甲板、城市楼宇间隙完成起降作业。从结构设计逻辑来看，四组旋翼短舱分别布置在前后翼段的翼尖位置，相比传统双旋翼倾转构型，单组旋翼的动力负载更低，旋翼倾转过程中的整机力矩平衡更易控制，降低了飞控系统在模态切换阶段的调校难度。机身主体采用流线型截面设计，中部预留任务载荷舱安装空间，可根据作业需求搭载光学检测设备、小型物资储运舱或信号中继装置，机身下部预留通用安装接口，可快速适配不同任务模块的安装固定，安装边界满足常规小型机载设备的尺寸适配要求，无需对机身主体结构做二次切削改造即可完成载荷挂载。旋翼短舱与翼段的连接位置设置倾转转轴，转轴轴线与翼展方向平行，倾转动作通过内置的联动机构实现四组旋翼同步偏转，从垂直起降到水平巡航的模态切换过程中，旋翼拉力方向逐步从竖直向上转为水平向前，过渡阶段的升力由旋翼拉力与翼面升力共同承担，避免了模态切换过程中的升力断层问题。翼面采用小展弦比设计，在保证巡航阶段升阻比的同时，缩小了整机的横向尺寸，降低了低空作业时的碰撞风险，整机外形尺寸适配轻型运载工具的搭载要求，可通过轻型货运车辆完成转场运输。起落部分采用机身底部一体化滑橇结构，相比轮式起落架结构更简单，重量更低，可在平整硬质地面、草地等多种地面条件下完成起降支撑，同时避免了凸起的起落架结构在巡航阶段带来的额外气动阻力。设计过程中重点优化了旋翼下洗流与机身、翼面的气动干扰问题，通过调整短舱安装位置与翼面的相对高度，减少垂直起降阶段旋翼下洗流冲击翼面产生的紊流影响，提升起降阶段的姿态稳定性。
