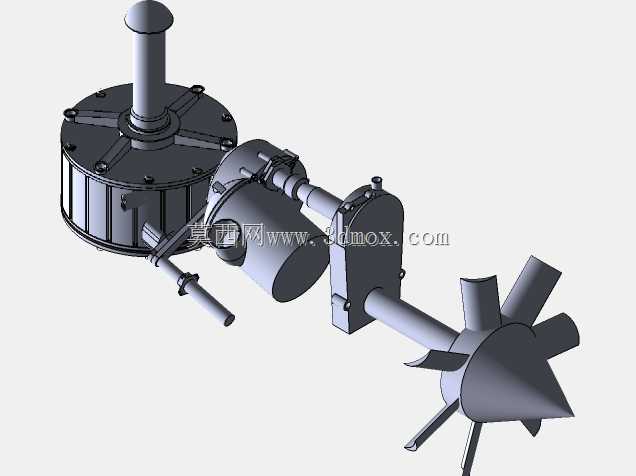

这套传动变速结构参考MD520N无尾桨直升机的动力传递逻辑设计,核心作用是将主旋翼输出的动力经过转速匹配、扭矩调整后,传递到尾部的气流推进组件,替代传统尾桨实现航向平衡控制。在实际通航直升机的运行场景中,这类变速机构需要持续承受主旋翼带来的高频振动、变工况扭矩波动,同时还要满足航空部件严苛的重量控制要求,因此在结构布局上做了多维度的适配设计。从结构组成来看,左侧的圆柱腔体是主减速对接段,顶部的立式轴段用于和主减速器的动力输出端对接,内部集成了多组行星齿轮副,能够将主旋翼轴的高转速低扭矩输出,转换为适合尾部推进组件的低转速大扭矩输出,齿轮副的啮合间隙控制在0.1-0.2mm区间,既保证传动效率,又能抵消飞行过程中结构形变带来的卡滞风险。中间的过渡舱段集成了离合与过载保护结构,当尾部推进组件遭遇气流冲击、异物卡滞等极端工况时,内部的摩擦式过载机构会自动打滑,避免刚性传动导致的齿轮崩齿、轴段断裂等故障,保障飞行过程中的动力系统安全。右侧的轴段末端连接的是无尾桨系统的混流推进叶轮,锥形头部搭配多片倾斜布置的叶片,能够将传动过来的旋转动能转化为侧向喷射气流,通过气流的反作用力平衡主旋翼的反扭矩,相比传统外露尾桨,这种结构的地面安全性更高,也能降低低空飞行时尾桨触碰障碍物的风险。在安装边界设计上,整套机构的安装基准面设置在主减速腔体的底部法兰,法兰上均布6个M8的安装孔,孔位同轴度公差控制在0.05mm以内,能够直接对接直升机尾梁前端的安装支座,中间过渡段的外壳设置了3处检修口盖,无需完全拆解机构即可完成齿轮润滑检查、轴承间隙调整等日常维护作业。整套传动机构的总长度控制在820mm区间,最大回转直径为280mm,整体重量控制在17kg左右,在满足传动强度要求的前提下,外壳采用了薄壁加筋的结构设计,筋条高度12mm、厚度3mm,既提升了壳体的抗振刚度,又尽可能压缩了不必要的结构重量。设计过程中针对航空场景的低温运行需求,所有转动副的润滑通道都做了连通设计,可适配低温航空润滑脂,在-40℃到55℃的环境温度区间内都能保证传动顺畅,不会出现润滑脂凝固导致的传动卡滞问题。
