封闭式铸铁齿轮变速箱三维结构设计

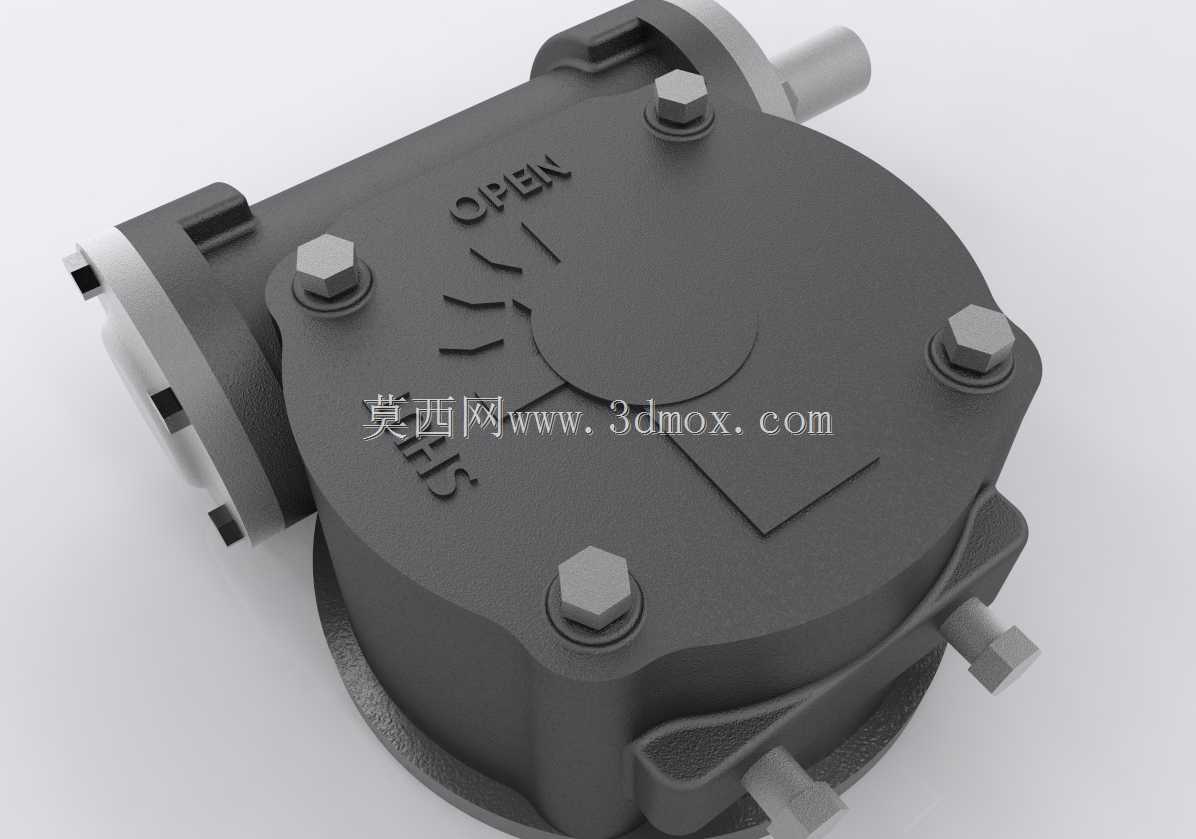

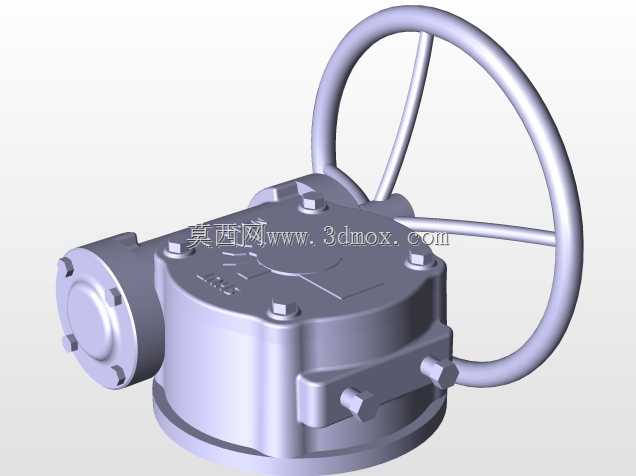

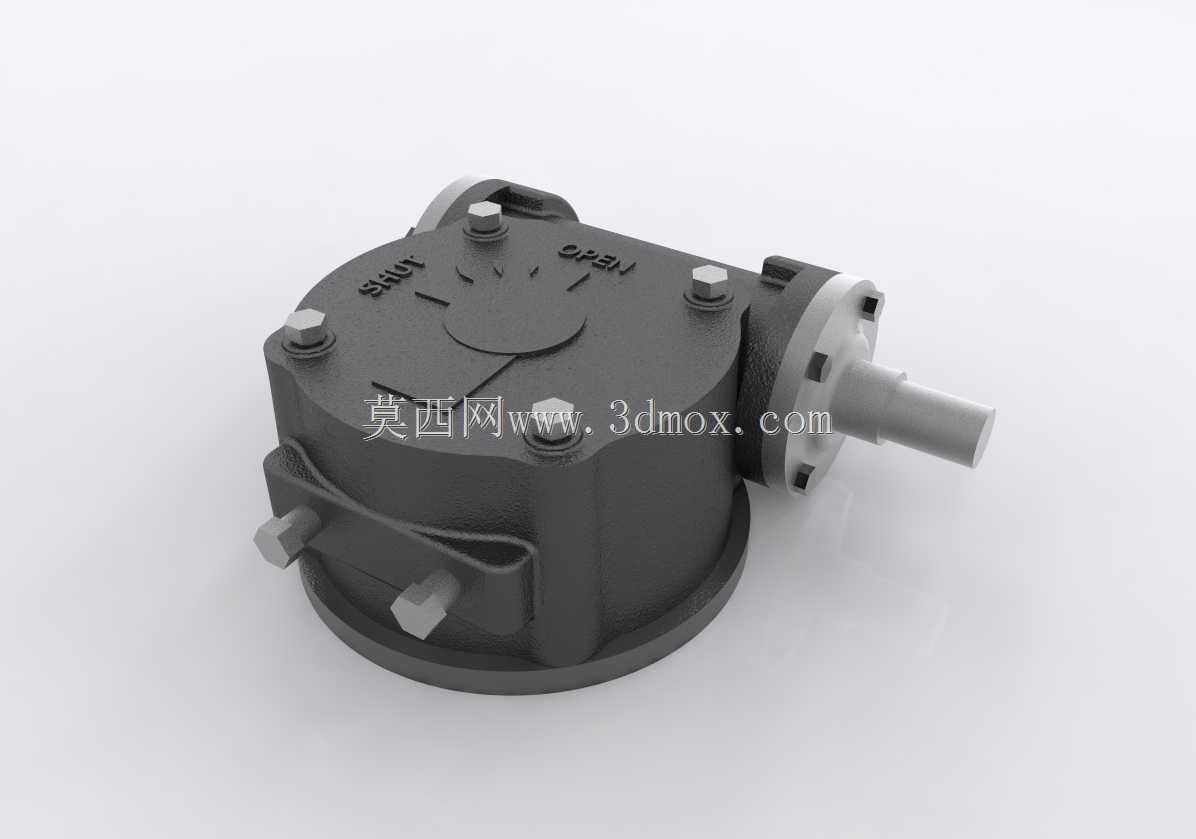

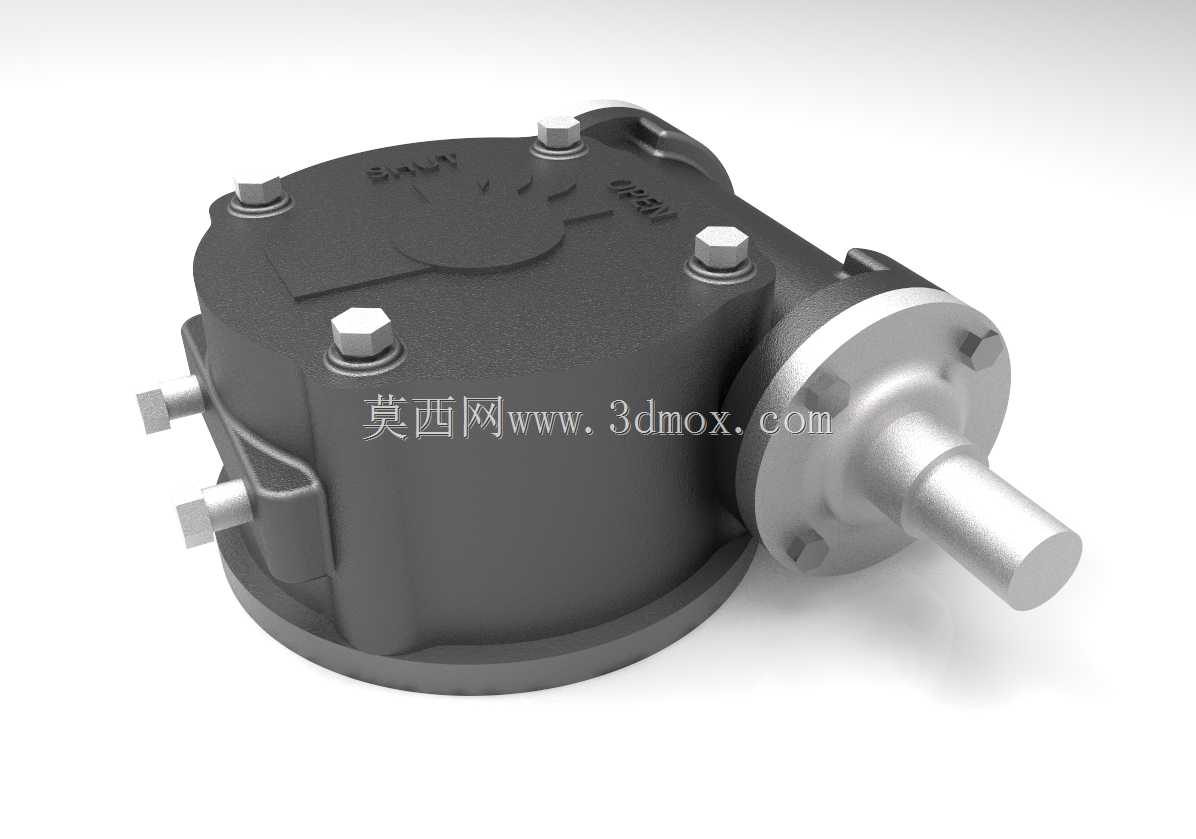

这款封闭式铸铁壳体变速箱，主要面向中小功率传动场景的转速扭矩匹配需求，常见于小型农机辅件、轻工输送设备、台式加工机具的动力传输链路中，核心作用是将原动机输出的高转速低扭矩动力，按照固定传动比转换为作业端需要的低转速高扭矩输出，同时通过壳体的密封结构实现内部齿轮、轴承的润滑防护，隔绝外界粉尘、切削碎屑、水汽对传动副的侵蚀。从结构设计逻辑来看，整体采用圆形端盖配合侧置输出轴的布局，壳体选用铸铁材质一体铸造成型，壳体外部预留的加强筋结构并非冗余设计，一方面可以提升壳体的刚性，承受齿轮啮合过程中产生的径向与轴向载荷，避免壳体受力变形导致齿轮啮合间隙偏移，另一方面也能增大散热面积，将齿轮啮合、轴承转动产生的热量通过壳体表面散发到空气中，维持内部润滑脂的工作温度在合理区间。壳体上的紧固螺栓采用均匀圆周排布，端盖与壳体的结合面预留密封槽，安装时配合密封垫可以实现可靠的静密封，杜绝润滑脂渗漏，同时也方便后期拆解维护，更换磨损的齿轮或者轴承。输入与输出轴的轴伸端都设计有密封安装位，可适配骨架油封实现动密封，避免轴转动过程中润滑脂从轴隙甩出，同时阻挡外界杂质进入箱体内部。从安装边界来看，壳体侧面的法兰安装面带有定位止口，与配套设备安装时可以快速实现同轴定位，法兰上的安装孔位按照标准孔距排布，不需要额外加工转接板即可直接固定在设备的安装基座上，轴伸端的轴径、键槽尺寸都符合通用传动件的配合标准，可以直接匹配标准联轴器、带轮或者链轮，不需要二次加工轴头。设计过程中充分考虑了装配工艺性，内部齿轮轴的支撑轴承选用标准深沟球轴承，轴承安装位的台阶尺寸按照轴承安装的工艺要求设计，既可以保证轴承的轴向定位可靠，也能方便压装与拆卸，箱体内腔预留了足够的润滑脂存储空间，不需要额外配置润滑管路，一次性加注润滑脂即可满足长时间运行的润滑需求，降低了日常维护的工作量。这类定传动比变速箱结构紧凑，没有复杂的换挡机构，运行可靠性高，适合在固定转速比的传动场景中长期连续运行，不会出现换挡机构卡滞、脱挡的故障，整体结构的冗余量设计合理，能够承受短时的过载冲击，适配工况波动较大的作业场景。
