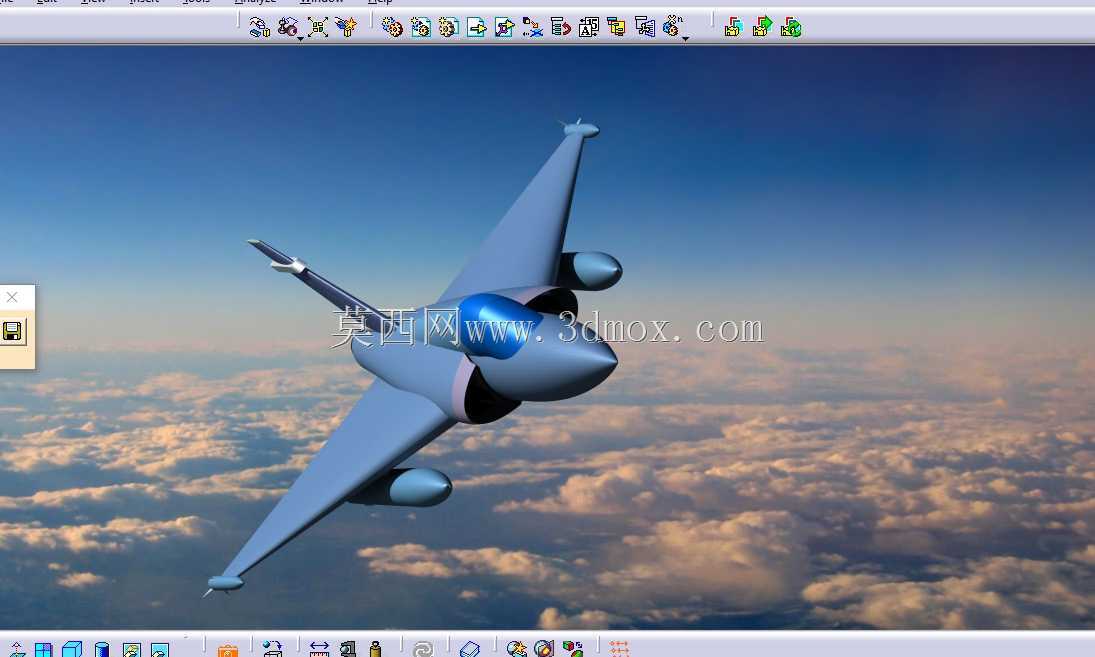

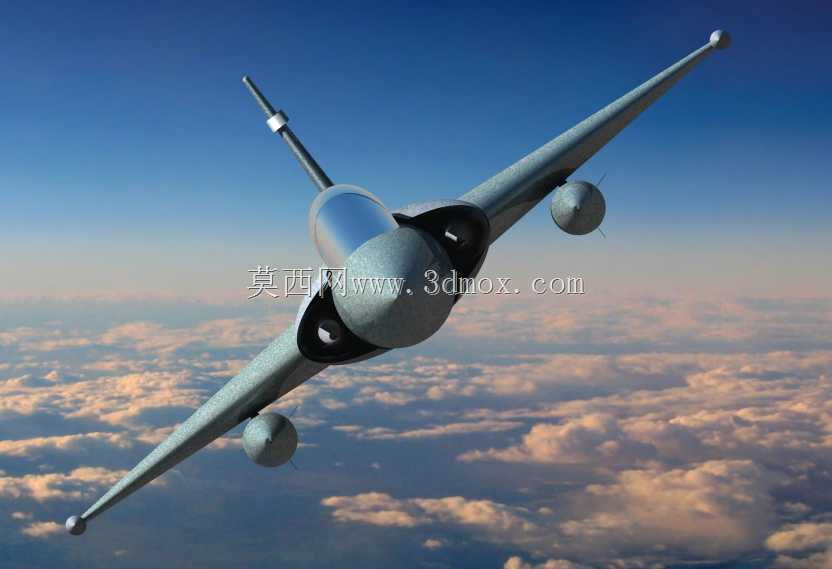

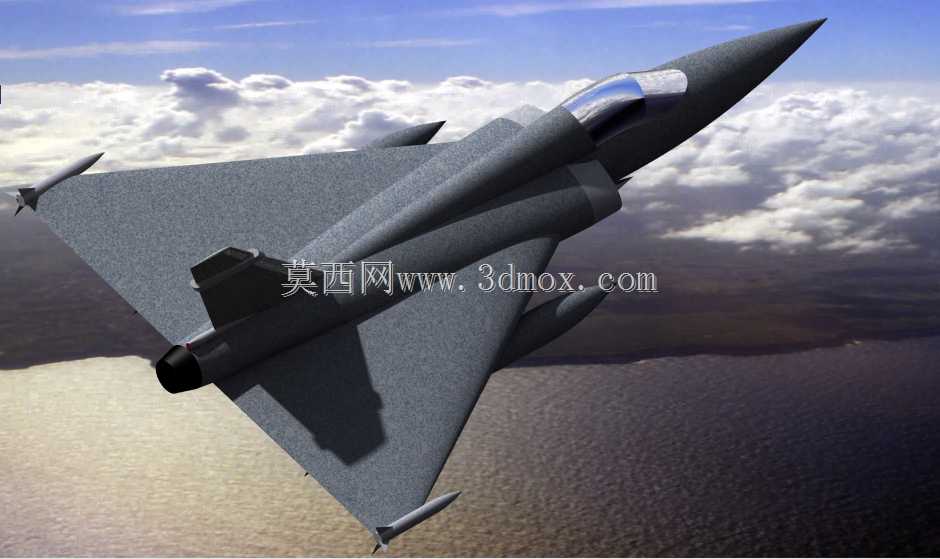

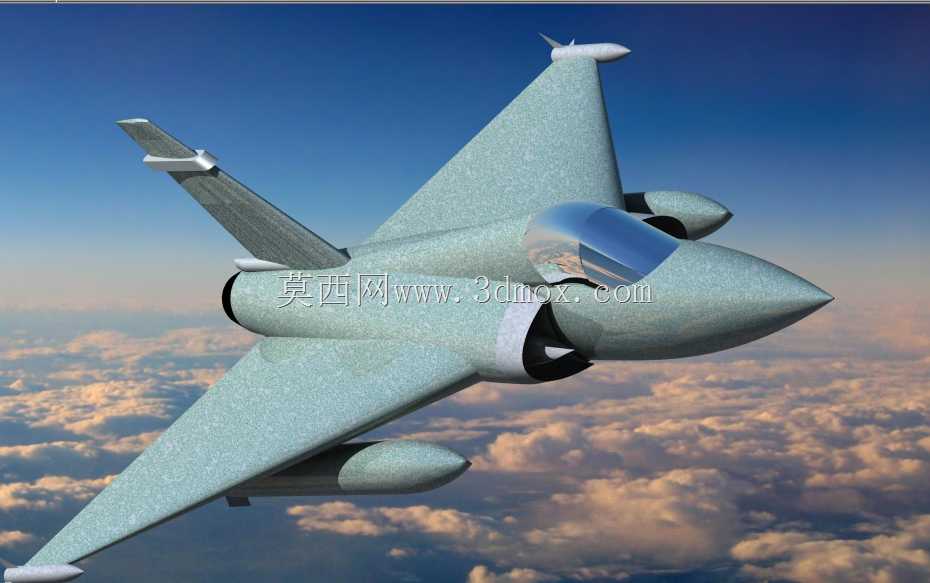

达索幻影5战机机身结构三维数模

该数模还原了达索幻影5的机身主体结构，在航空装备研发场景中，可作为战机总体布局论证、子系统安装匹配的基础参考载体，覆盖从概念方案迭代到初步结构校核的多个设计环节，也可用于航空类教学场景中讲解喷气式战机的机身布局逻辑。从实际用途来看，机身作为整架战机的核心承载基体，需要完成机翼、尾翼、起落架、动力系统、航电设备、燃油系统、武器挂架的全部安装对接，同时要承受飞行过程中的气动载荷、机动过载、起降冲击等多维度作用力，数模中完整呈现了机身的长桁、隔框、蒙皮的分区布局，清晰体现了半硬壳式机身的传力路径设计，能让使用者直观理解不同结构段的载荷分配逻辑。设计思路上，该机型延续了幻影系列的无尾三角翼布局匹配的机身修型逻辑，机头段采用收敛式圆锥造型，既适配进气道的来流导向需求，也为雷达等航电设备预留了足够的安装舱段空间；中段机身设置了整体式油箱舱，同时预留了发动机安装的承力接头位置，机翼对接框的位置经过载荷优化，将机翼传递的升力、机动过载均匀分散到机身纵向承力结构上，避免局部应力集中；后段机身围绕发动机尾喷管做了热防护区域的结构预留，尾翼安装座的位置与机身承力框直接连接，保证操纵面的作用力能够有效传递。外形尺寸与安装边界方面，数模严格匹配实机的机身长细比，机头锥的角度、进气道的唇口位置、机身截面的变化率都贴合实际气动设计要求，各设备舱的开口位置、对接接头的坐标基准都做了还原，在进行配套子系统建模时，可以直接以该数模的基准坐标系为参照，核对附件的安装间隙、维护开口的操作空间，避免出现干涉问题；机身表面的蒙皮分块、口盖位置也有体现，能够帮助设计人员理解战机在维护性设计上的考量，比如设备舱口盖的位置是否匹配地面维护操作的可达性，起落架舱的空间是否满足起落架收放的运动轨迹要求。在结构细节上，数模呈现了机身不同部位的蒙皮厚度变化逻辑，高载荷区域的承力框结构做了加强特征的体现，进气道与机身的融合段做了顺滑的曲面过渡，既保证气动效率，也让该区域的结构传力更加顺畅，对于从事飞行器结构设计、航空装备仿真的从业者来说，能够直观了解二代喷气式战机的机身设计取舍，比如在追求高空高速性能的前提下，如何平衡机身内部空间利用率、结构重量、气动阻力三者的关系，也能为同类型布局的飞行器概念设计提供布局参考。
