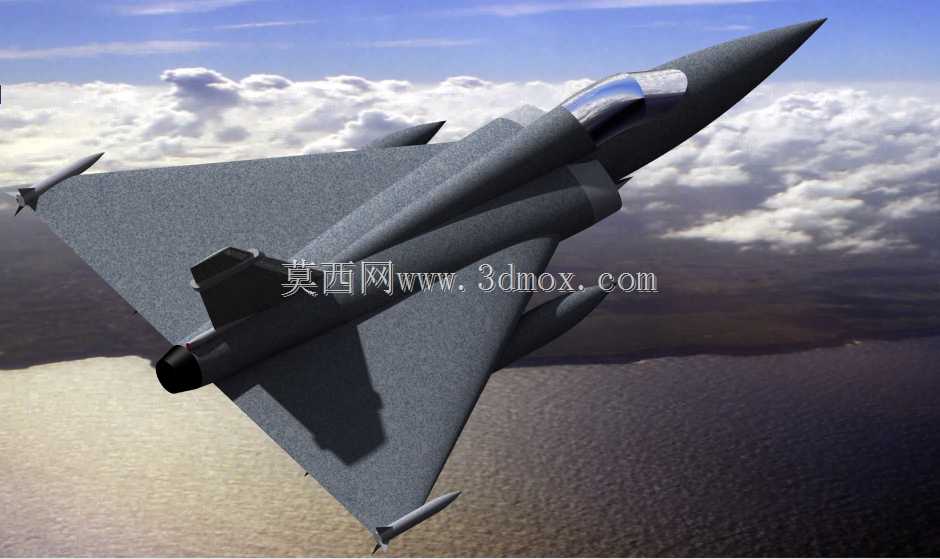

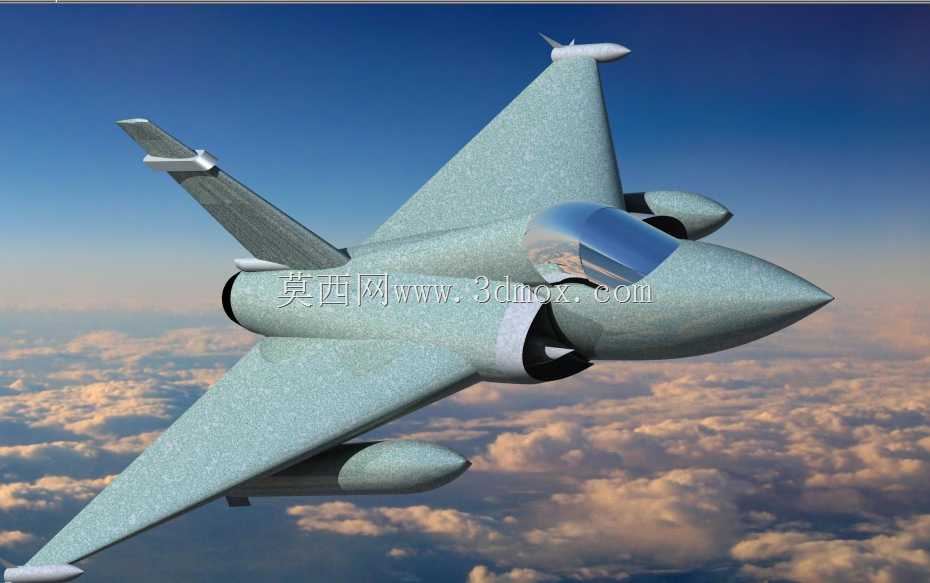

达索幻影5战机整机结构三维数模

该套三维数模完整覆盖幻影5战机的核心结构组成，包含机翼、机身、尾翼稳定器以及全机最终装配的完整结构关系，可直接用于航空装备结构教学、飞行器方案论证阶段的结构参考、同类型战机改型设计的基准参照。从实际工程应用场景来看，这类战机结构数模常被用于航空类专业的结构设计课程案例，帮助学员理解喷气式战机的总体布局逻辑，也可作为航模设计、仿真验证环节的基础参考框架，省去从零搭建整机曲面与结构框架的大量重复工作。设计思路上，整机采用常规无尾三角翼布局的结构逻辑，机身沿航向分段设计，前段预留机载设备安装空间，中段为主承力框与燃油舱布置区域，后段衔接发动机安装位与尾喷管结构，机翼与机身采用翼身融合的过渡结构，既保证气动外形的连续性，也能优化结构传力路径，降低翼根处的应力集中水平。稳定器布置在机身尾部两侧，与垂尾结构形成航向与俯仰方向的稳定力矩传递路径，装配关系上严格对应实机的连接逻辑，机翼与机身主承力框的对接面、稳定器与尾部承力结构的安装位都做了明确的结构边界预留，方便后续根据改型需求调整局部结构参数。外形尺寸上严格匹配实机的比例关系，机身长度、翼展、垂尾高度的比例完全符合真机的几何参数，安装边界方面，全机各部件的对接面都预留了标准的连接结构余量，机翼主接头、机身框段对接面、稳定器安装支座的位置都做了清晰的结构表达，不需要额外调整比例就能直接用于总体布置的干涉检查。对于结构设计从业者来说，这套数模的价值在于清晰展示了二代喷气战机的结构分区逻辑，从主承力结构的布置到外覆件的曲面衔接，都能直观看到航空结构设计中减重与承力平衡的设计思路，比如机翼内部的翼梁布置方向、机身框的站位划分、设备舱的开口位置与加强结构的对应关系，都能作为同类飞行器结构设计的参考样本，在做轻型有人机、大型无人机的结构方案时，可以直接参照其传力路径的设计逻辑，缩短方案迭代的周期。
