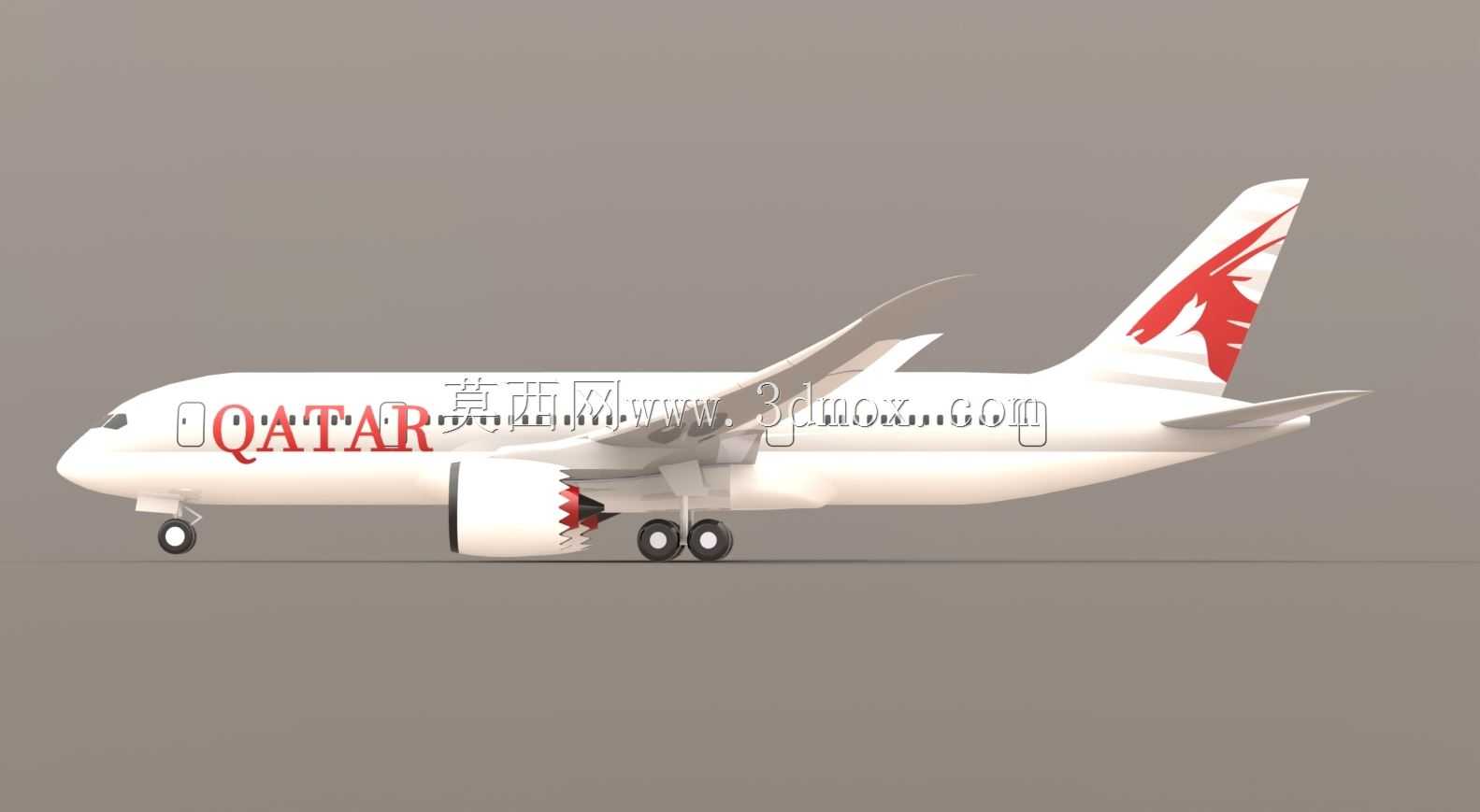

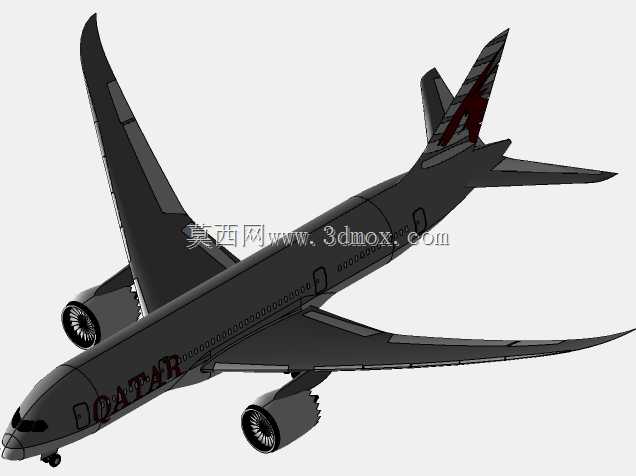

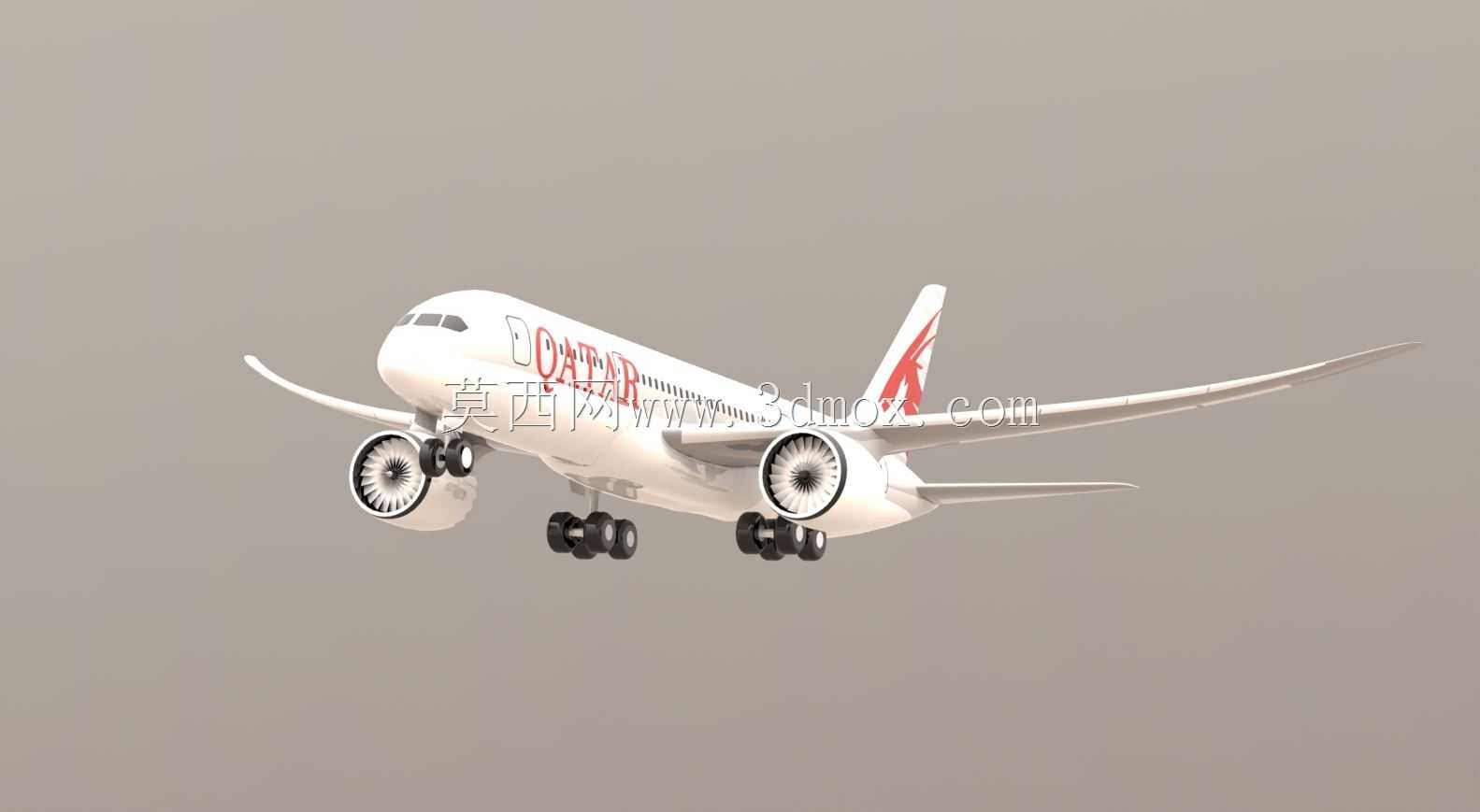

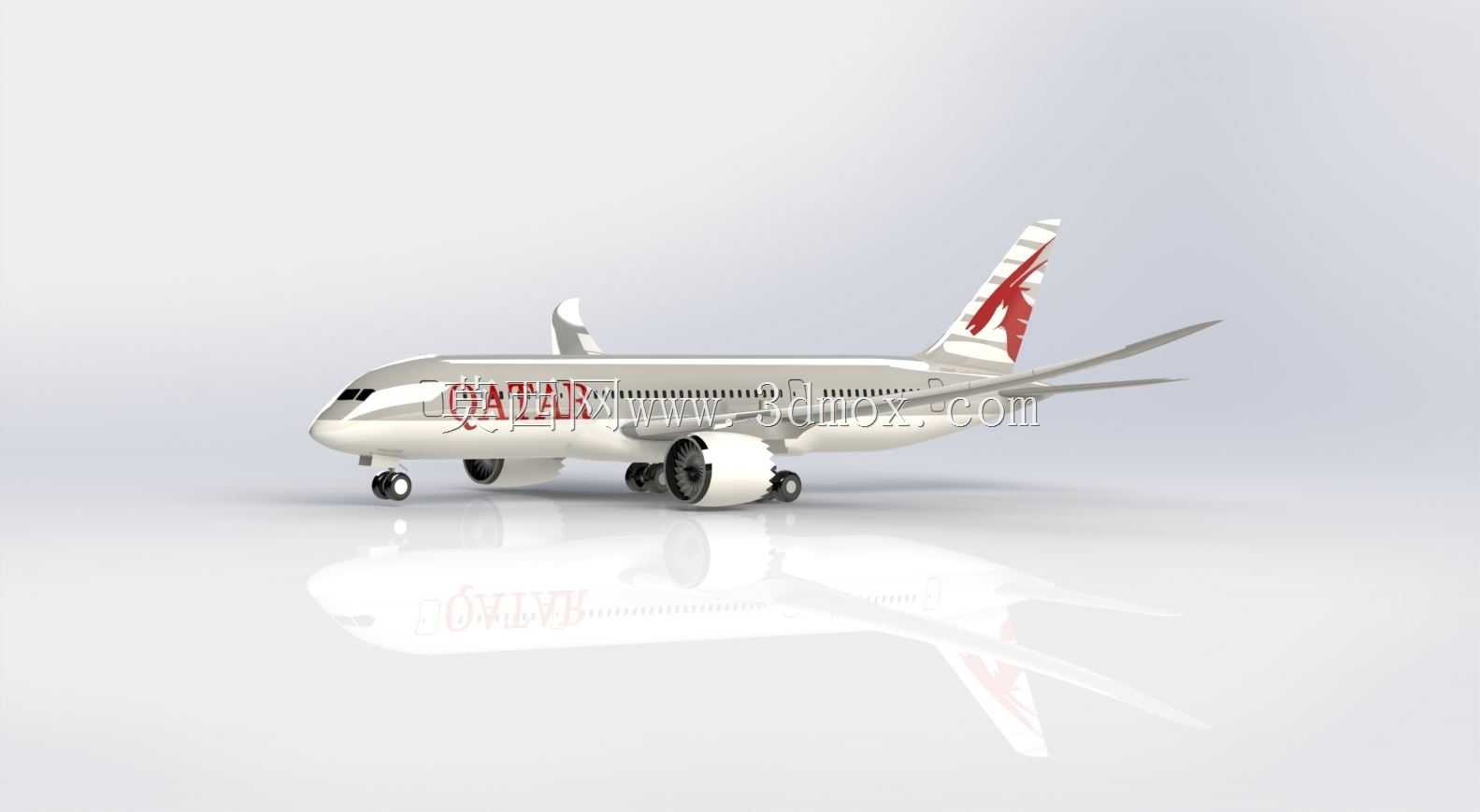

卡塔尔航空涂装波音787客机SolidWorks建模作品

该三维建模作品还原了宽体民用喷气客机的完整外形结构，可用于航空科普教具开发、民航场景仿真搭建、影视动画素材制作等多个场景，也能作为飞行器设计专业学生理解大型民机气动布局的参考样例。模型完整复现了客机的机身曲面、机翼后掠角、翼吊发动机布局、起落架收放结构、垂尾与平尾的相对位置，以及客舱舷窗、舱门的排布规律，涂装还原了卡塔尔航空的经典标识特征。从设计思路来看，建模过程优先保证机身气动外形的曲面连续性，机身采用多段曲面拼接构建，严格匹配宽体客机的长细比特征，机翼部分兼顾了翼型厚度分布与后掠角度的准确性，翼尖的斜削式翼梢小翼结构单独做了曲面拆分，还原实机减阻设计的结构特征。起落架部分还原了前三点式起落架的支柱结构、轮组排布，主起落架的多轮设计对应宽体客机大起飞重量的承载需求，发动机短舱的外形与挂架的连接位置做了精准对位，保证整体外形比例协调。从安装边界与尺寸比例来看，模型严格参照实机的尺寸比例构建，机身长度、翼展、垂尾高度的相对比例符合实机参数，机翼后缘的襟翼、缝翼结构预留了可做运动仿真的拆分边界，起落架部分也预留了收放动作的运动副安装位置，可直接导入仿真模块完成起降状态的动作演示。在实际应用中，这类高精度民机模型可用于机场地面调度仿真系统的场景搭建，配合塔台、廊桥、地勤设备模型完成机场运行场景的可视化演示；也可用于航空类展馆的互动展项开发，配合触控交互系统展示客机的结构组成；对于飞行器设计从业者而言，该模型的曲面构建逻辑可作为大型交通工具曲面建模的参考案例，理解民机气动外形与结构布局的匹配关系。模型的曲面拆分逻辑兼顾了渲染与仿真需求，机身蒙皮的分块线、发动机短舱的检修口盖细节都做了还原，在渲染场景中可直接赋予材质完成高真实度的效果图输出，也可通过简化曲面用于实时仿真场景的模型调用，适配不同应用场景的精度需求。
