钢筋混凝土构件用平面铰接连接结构

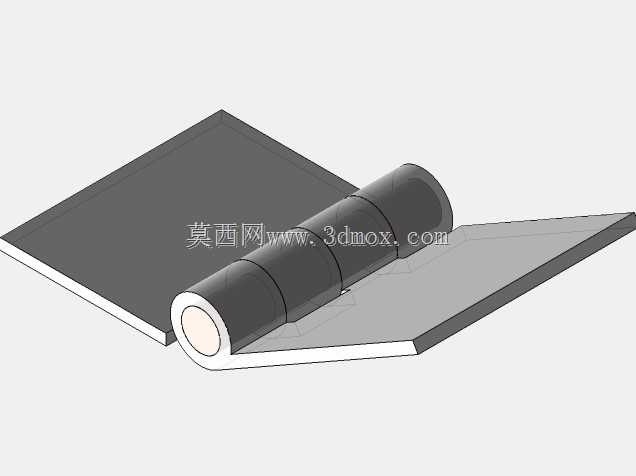

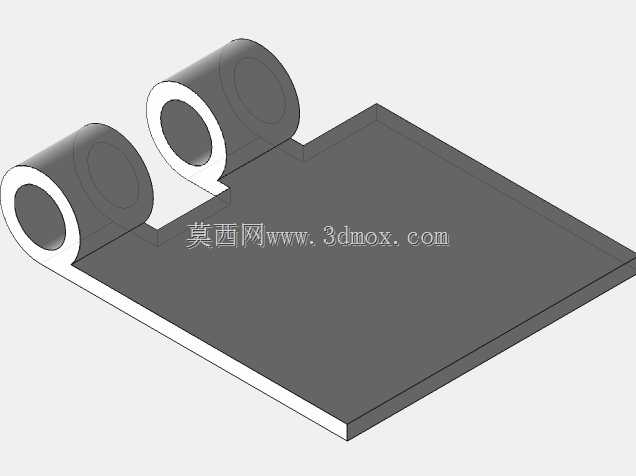

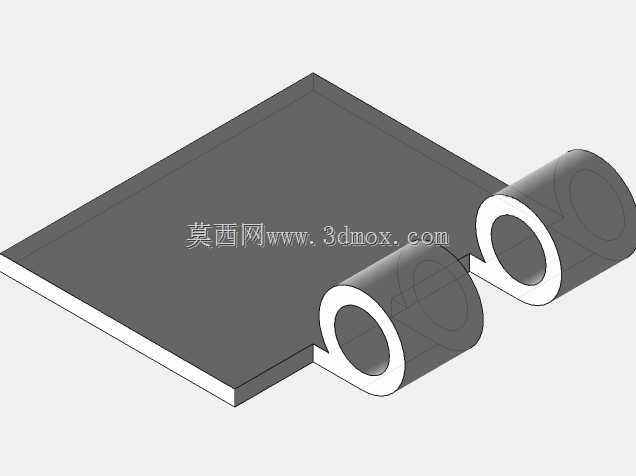

在预制钢筋混凝土构件的装配施工场景中，平面铰接结构是实现构件间相对转动、释放结构内应力的核心连接部件，常见于预制墙板、装配式楼板、管廊节段的拼接节点位置，能够在保证结构传力路径清晰的前提下，允许相邻构件在平面内产生限定角度的转动，避免混凝土构件因温度变形、基础不均匀沉降产生的应力集中导致开裂破损。这款平面铰接结构采用卷边合页式的主体构型，两个连接翼板分别对应待拼接的两侧混凝土构件安装面，中间的通长销轴作为转动核心，整体结构无多余冗余设计，转动副的配合间隙经过合理控制，既不会因间隙过大造成连接松旷，也不会因间隙过小出现转动卡滞。从设计逻辑来看，该铰接件默认采用粘接固定的安装思路，翼板与混凝土接触面为平整面，可直接通过结构胶与预制构件的预埋安装面粘接固定，若现场施工需要采用机械锚固的方式，也可在翼板平面上按需加工螺钉过孔，适配膨胀螺栓、自攻螺钉等不同的锚固形式，无需改动主体转动结构。在装配匹配层面，该铰接件的转动副已经完成配合校验，销轴与卷边筒的同轴度控制在合理公差范围内，安装后无需额外调试即可实现顺畅转动，转动过程中无轴向窜动，能够长期承受构件间的剪力传递，同时满足平面内的转动需求。从安装边界来看，两侧翼板的厚度控制在适配常规预制构件保护层厚度的范围内，安装后不会突出构件装饰面，无需额外做找平处理，中间销轴段的直径经过载荷核算，能够匹配常规民用建筑预制构件的节点受力要求，卷边筒的长度与翼板宽度保持一致，整体受力均匀，不会出现局部应力集中导致的结构变形。在实际工程应用中，这类平面铰接件还可用于预制检查井节段拼接、装配式景观构件连接、临时装配式围挡的节点铰接等场景，相比传统的现浇混凝土铰接节点，能够大幅缩短现场施工周期，减少现场湿作业量，同时铰接性能稳定可控，不会出现现浇节点因混凝土振捣不密实导致的转动失效问题。建模过程中对转动副的配合面做了公差适配，既满足三维装配的干涉检查要求，也能够直接导出工程图用于生产加工，翼板的边角做了小圆角处理，避免安装过程中划伤施工人员，也减少应力集中对结构强度的影响。
