航模专用罗巴特309型连接铰链结构

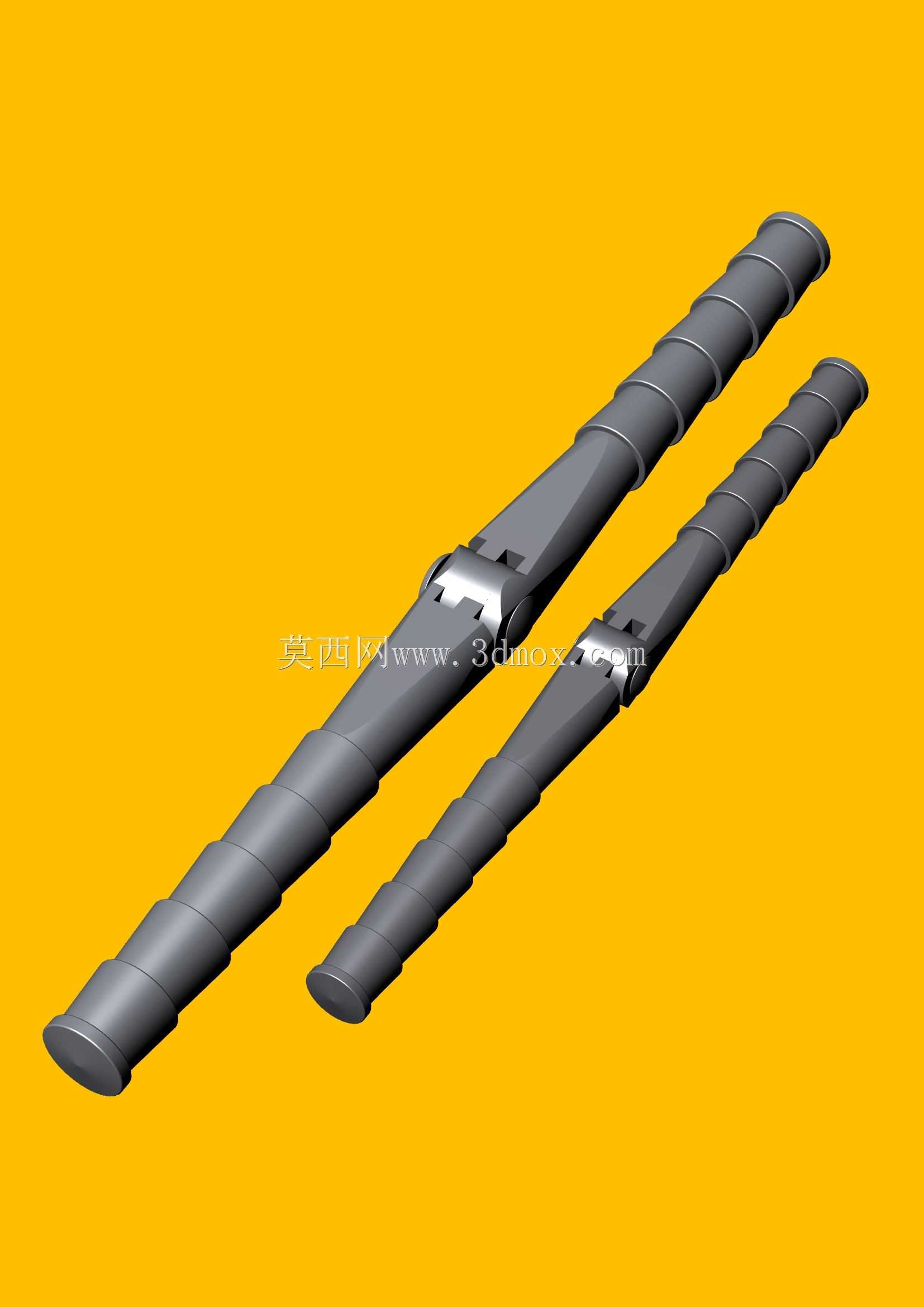

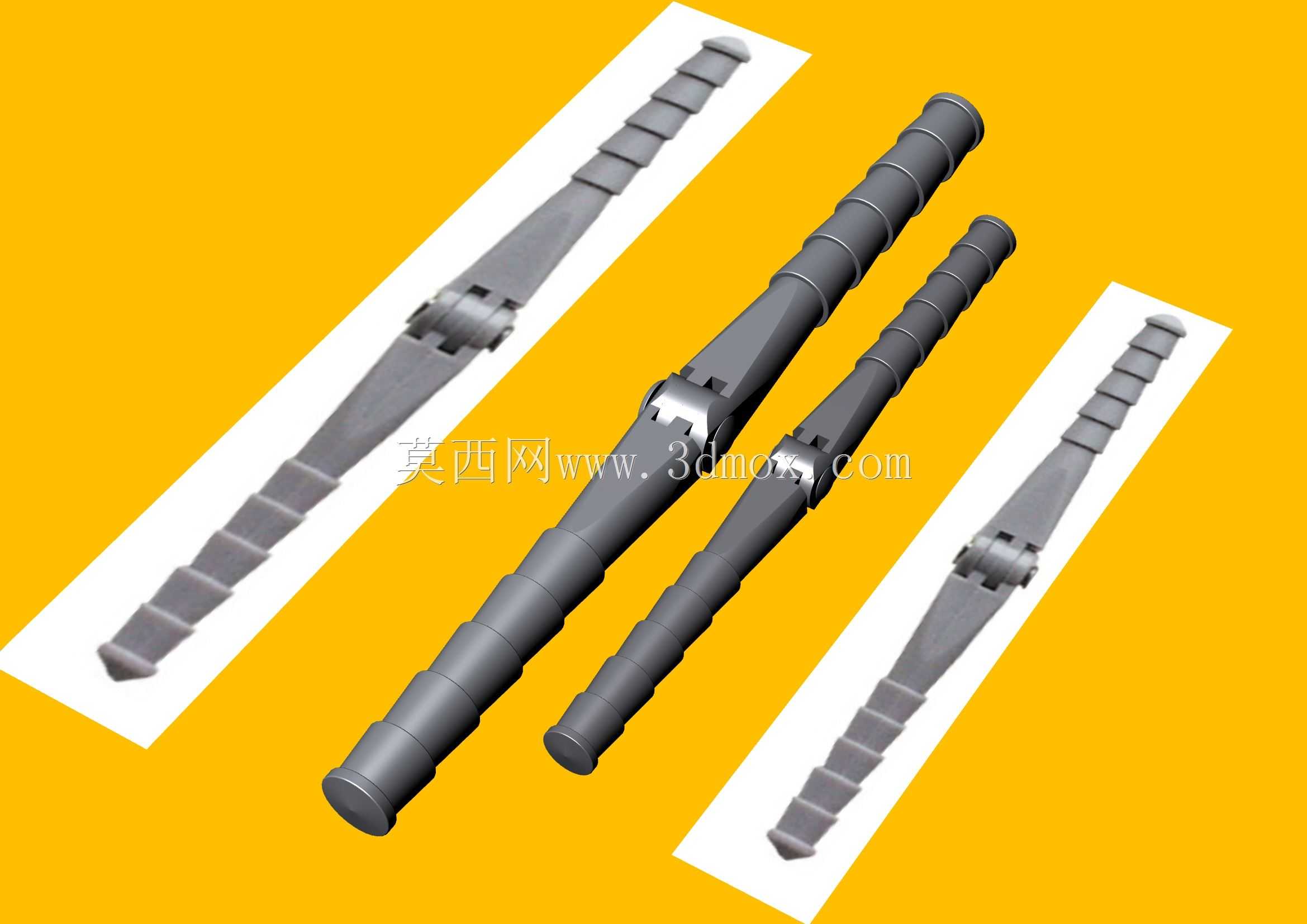

这款铰链构件主要面向固定翼模型飞机的操纵面连接场景使用，日常航模飞行过程中，机翼副翼、尾翼升降舵、方向舵等活动舵面与机体主结构的铰接，都需要依靠这类高精度铰链来完成力矩传递，保证舵面偏转过程顺滑无卡滞，不会出现虚位影响飞行操控精度。不同于普通民用五金铰链，航模用铰链对重量、转动阻尼、安装适配性的要求更为严苛，设计阶段首先要兼顾结构强度与自重控制，主体采用长条形锥度杆身结构，杆身表面做等距环形防滑槽处理，安装时嵌入机体与舵面的预装开槽内，防滑槽可以增大与泡沫、轻木、复合材料等航模常用基材的接触摩擦力，避免飞行过程中受舵面交变载荷影响出现铰链松脱、舵面偏移的问题。从结构设计逻辑来看，铰链的铰接核心位置采用了间隙配合的转轴结构，转动副的配合公差控制在极小范围内，既可以保证0到45度常规舵面偏转角度内无卡顿，也能最大限度降低转动虚位，避免舵面在高速气流下出现颤振，影响飞行稳定性。两款不同长度的杆身对应不同尺寸的航模安装需求，长杆款适配翼展1.2米到2米级的固定翼航模副翼连接，短杆款可用于尾翼舵面或者小型室内航模的舵面铰接，安装时不需要额外打孔破坏机体结构，只需要在粘接位置开出与杆身直径匹配的浅槽，将铰链两端分别嵌入主结构与舵面的槽位后，使用专用航模粘接剂固定即可，安装边界要求低，不需要额外预留复杂的安装空间，杆身的锥度设计也能在嵌入安装时起到导向作用，降低手工安装的对位难度。实际使用过程中，这类铰链的转动阻尼经过调校，不会出现舵面自由松晃的情况，配合航模舵机的力矩输出，可以精准响应遥控器的舵量操作，在做横滚、俯仰、偏航等特技动作时，舵面的力反馈一致性更好，不会因为铰链间隙问题出现舵量偏差。设计阶段也充分考虑了航模组装的手工操作特性，杆身末端做圆弧收边处理，安装时不会刮伤航模表面的蒙皮或者泡沫基材，铰接位置的外露结构做了流线型收窄处理，飞行过程中不会产生多余的气动阻力，对航模的气动外形影响降到最低。
