四旋翼无人机轻量化中心机架结构设计

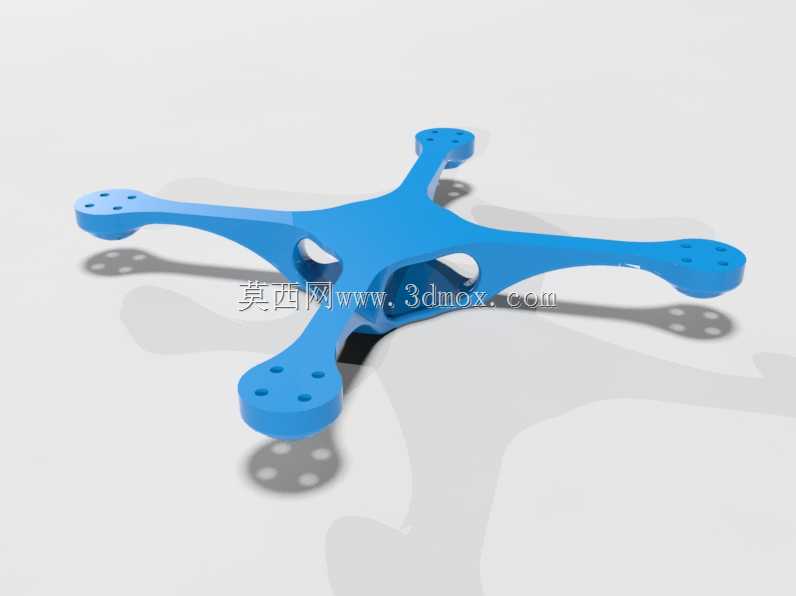

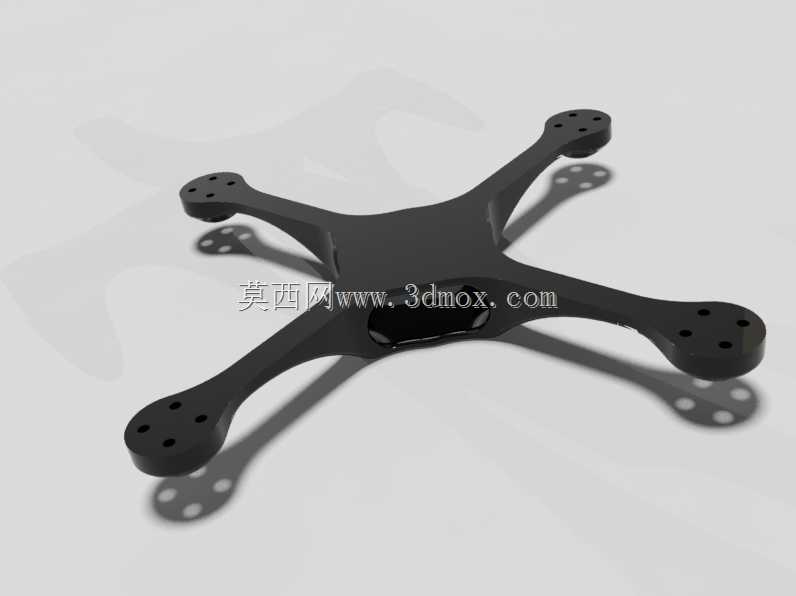

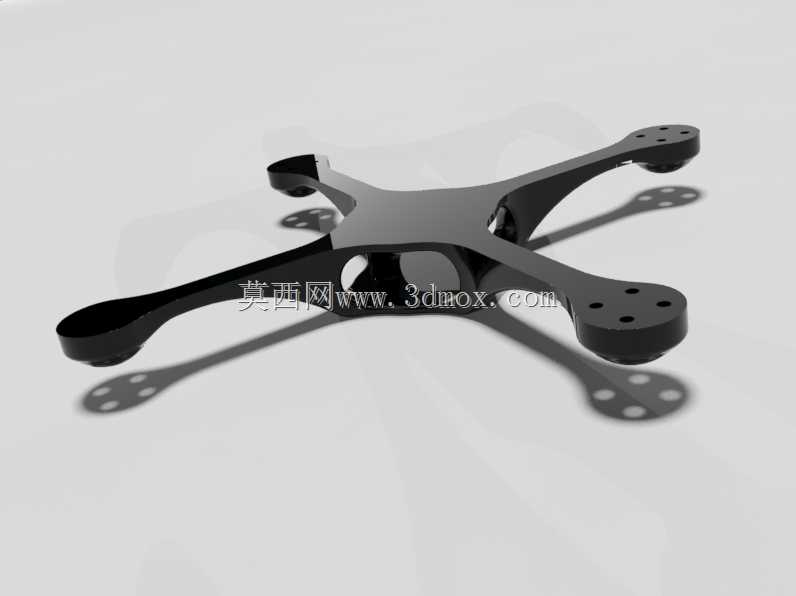

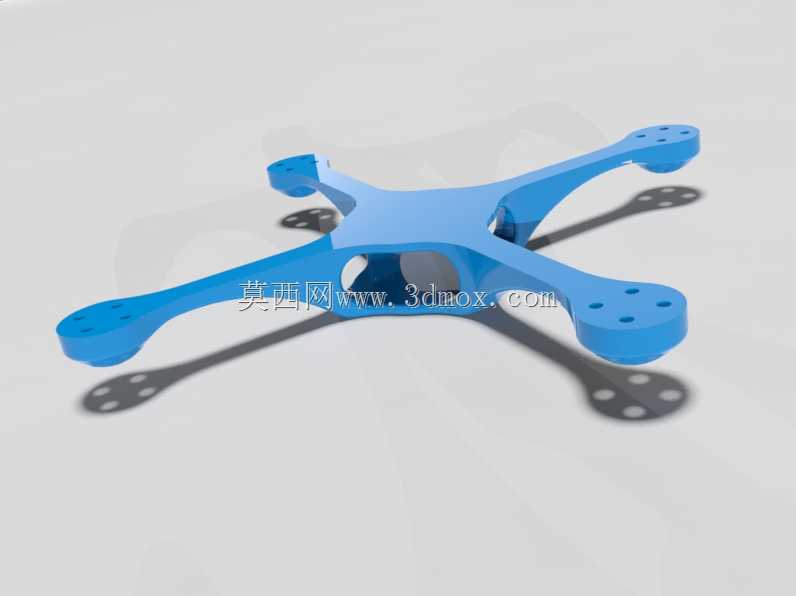

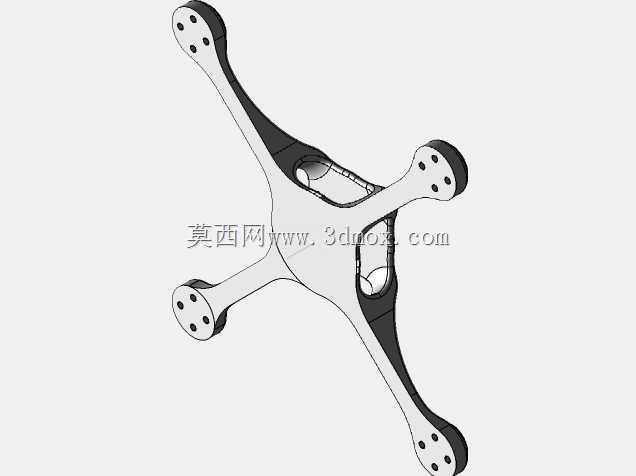

这款四旋翼机架的结构设计，核心围绕小型航拍、室内巡检类无人机的实际使用需求展开，从结构受力逻辑出发做了针对性的形态优化。日常作业场景中，这类机架需要承载飞控板、电池、电调以及外置的航拍或传感模块，同时要承受四个旋翼高速转动带来的持续振动，以及起降瞬间的冲击载荷，因此结构设计上没有采用多余的装饰性造型，所有轮廓都服务于受力传递路径。四个机臂从中心舱体向外呈X型延伸，臂端的安装孔位直接对应无刷电机的固定孔距，孔位周边做了局部加厚处理，避免电机长期振动导致臂端出现应力开裂，机臂与中心舱的过渡位置采用大圆弧顺滑衔接，既减少了应力集中点，也能让旋翼产生的升力更均匀地传递到中心承载区域。中心区域的下沉式舱体设计，是为了给飞控、电池等核心部件预留安装空间，下沉结构可以降低整机的重心位置，减少飞行过程中的姿态调整幅度，提升悬停稳定性，舱体边缘的凸起结构可以对内置电子元件形成侧向防护，避免轻微碰撞时直接损伤核心部件。整体结构采用一体化成型思路，没有额外的拼接装配结构，减少了连接紧固件带来的重量增益，整架重量控制在极低水平，能有效提升续航时长。机臂的截面采用变厚度设计，靠近中心舱的位置厚度更大，承载更强的弯矩载荷，向臂端延伸时厚度逐步收窄，在保证结构刚性的前提下尽可能去除非必要的材料，臂身预留的镂空结构并非装饰，而是在不影响纵向受力强度的基础上，进一步降低结构自重，同时给电调的走线预留了排布空间，避免线材外露增加飞行风阻。从安装边界来看，臂端的孔位间距匹配主流130、140系列小型无刷电机的安装尺寸，中心舱的内部空间可以容纳常规尺寸的分电板与2-3S锂电池，机架整体的对角线轴距适配3寸桨叶的使用需求，不会出现桨叶与机身干涉的问题。日常作业中，这类机架可以适配室内仓储巡检、小型场地航拍、青少年科创教学等多个场景，结构本身的抗冲击性经过形态优化，轻微的坠落碰撞不会出现臂体断裂的问题，对称式的结构设计也能保证四个机臂的受力一致性，降低飞控的姿态校准难度，不需要额外做过多的配平调整就能获得稳定的飞行状态。
