HJ-Y3三角翼无人机舵机安装替换支架

这款零件针对HJ-Y3三角翼无人机的尾部舵机安装位设计，主要解决原装机尾安装位损坏后的替换修复需求，同时也可用于同规格舵机的自定义装机场景。日常飞场作业中，三角翼无人机起降时尾部极易擦碰地面，加上炸机、运输挤压等情况，原机尾部的舵机安装座经常出现开裂、螺孔滑丝、定位柱断裂的问题，直接更换整个机臂成本较高，这款替换件可以直接适配原机安装位，无需对机架进行额外打磨修改，就能快速完成损坏部位的修复，降低维修成本与停飞等待时间。

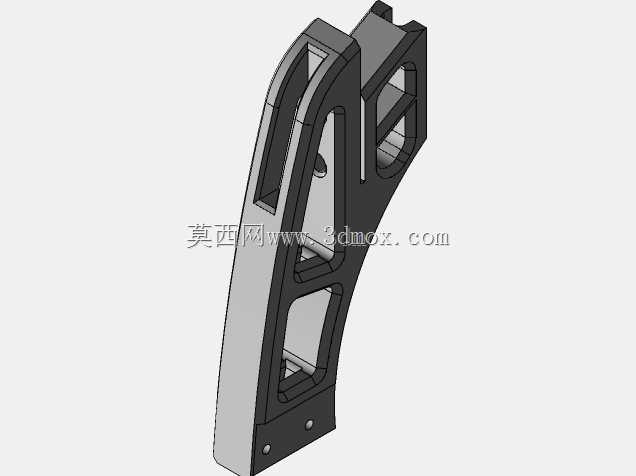

设计上完全匹配EMAX ES09MD型号数码舵机的安装尺寸，预留的安装孔位对应M3规格螺丝的装配公差，孔位周边做了局部加厚处理，避免螺丝锁附时出现应力开裂。零件整体采用镂空减重设计，在保证结构强度的前提下尽可能削减非受力区域的材料重量，避免额外增加尾部配重影响整机的重心平衡，这一点对于三角翼这类对重心位置敏感的飞翼布局机型尤为重要，尾部重量偏差过大很容易导致俯仰操控手感异常，甚至出现飞行中抬头、低头的配平问题。

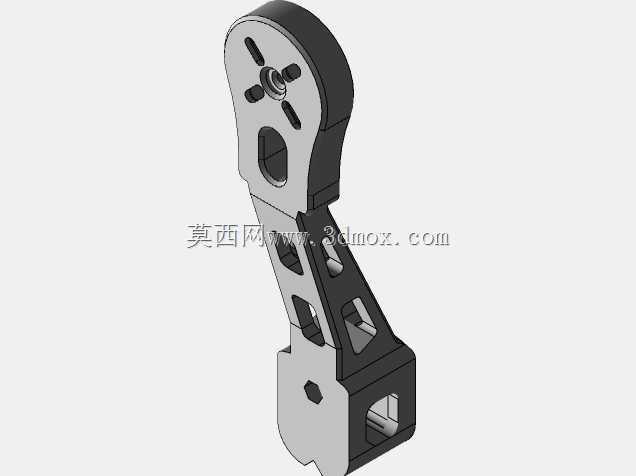

从安装边界来看，零件上端的舵机安装面完全贴合ES09MD舵机的底部轮廓，定位槽可以卡住舵机本体防止锁附后出现转动偏移，下端的连接结构完全匹配原机尾部的卡接槽与固定孔位，替换时只需拆除损坏的原尾部零件，将该零件卡入原机安装位，锁上原有固定螺丝即可完成装配，不需要额外调整连杆长度或者舵机中立位置。零件侧面的镂空槽同时兼顾了走线功能，舵机的连接线可以顺着镂空槽排布到机架内部的走线槽中，避免线材外露在飞行中被气流吹动产生晃动，或者被螺旋桨气流刮擦导致破损。

结构强度方面，零件的受力连接部位都做了圆角过渡处理，避免直角位置出现应力集中，在日常飞行的振动、起降冲击载荷下不会出现断裂问题，相比原机的注塑零件，该替换件的壁厚分布更合理，经常受力的螺孔周边、卡接位置壁厚增加，非受力区域做镂空处理，兼顾强度与轻量化需求。实际装机测试时，舵机锁附后无虚位，操控舵面时的动作传递直接，不会因为支架形变导致舵面行程出现偏差，能够满足日常休闲飞行、航拍作业等不同场景下的使用需求，对于炸机后需要快速修复机尾的玩家来说是非常实用的替换配件。
