空中猎人无人机机身壳体结构设计

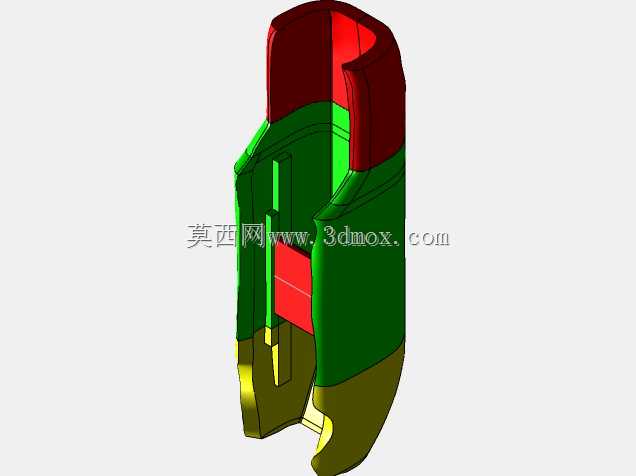

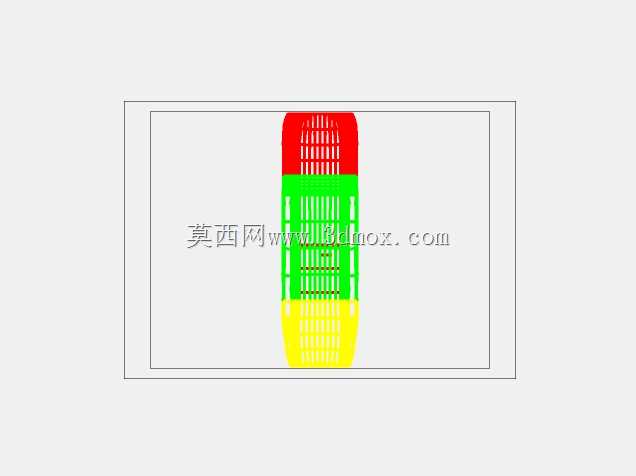

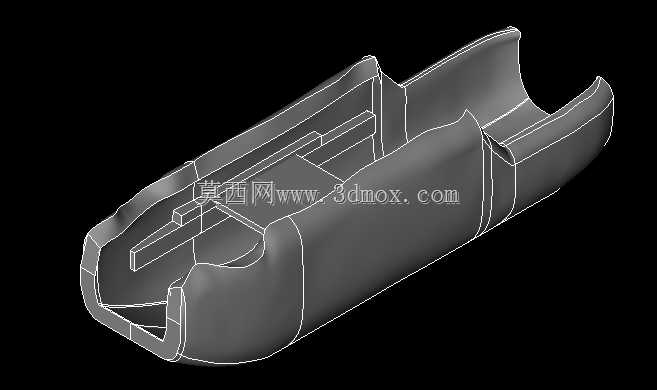

该壳体作为小型固定翼航测无人机的核心承载结构件，主要适配低空航拍、地形测绘作业场景下的机身主体防护需求，日常作业中需承载内部飞控板、电池、图传模块等核心电子元件，同时为前端测绘相机、信号接收天线提供稳定的安装基准面，避免飞行过程中气流扰动带来的结构共振影响测绘精度。从结构设计逻辑来看，壳体采用上下对合的分体式构型，内部预留的多道纵横加强筋，既可以提升整体抗扭刚度，抵消低空飞行时紊流带来的壳体形变，也能作为内部元器件的安装定位筋，减少额外固定支架的使用，有效控制整机自重。壳体两端的开口结构，一端适配机头螺旋桨动力组件的安装同轴度要求，另一端预留尾翼连杆的插接定位槽，侧壁的内凹曲面完全贴合气动外形设计要求，可降低飞行过程中的空气阻力，减少不必要的动力损耗。设计过程中特意区分了内外尺寸基准，内部安装腔采用公制尺寸链设计，所有定位筋的间距、安装孔位均适配市面主流的航模电子元件安装规格，可直接兼容常规飞控、电池的安装尺寸，无需额外做结构改装；外部曲面则完全按照气动仿真结果做修型处理，不强行套用公制规整尺寸，最大程度保证气流沿壳体表面顺畅流动，减少飞行时的紊流噪声。安装边界方面，壳体侧壁预留的卡扣槽位可直接与机翼插接件配合，无需额外螺丝固定即可完成机翼与机身的快速装配，底部预留的万向节安装位可直接挂载测绘相机云台，保证相机拍摄时的姿态稳定，壳体合模面的止口设计可保证上下壳体装配后的密封性，避免低空飞行时雨水、扬尘进入内部损坏电子元件。在实际作业场景中，这类壳体结构除了航测用途外，也可适配小型巡检无人机的改装需求，只要调整内部筋位的布局，即可搭载不同的任务载荷，适配电力巡线、农林植保等不同的低空作业场景，结构本身的壁厚设计兼顾了轻量化与抗冲击要求，在正常起降的冲击载荷下不会出现开裂变形，日常维护时只需拆开上下合模的卡扣即可快速更换内部元件，大幅降低外场作业的维护难度。
