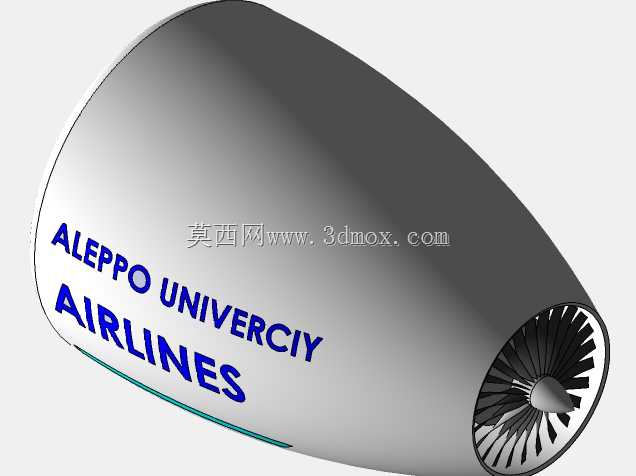

民用航空涡扇发动机简化结构三维数模

在民用航空动力系统的教学演示、结构原理验证场景中，这类简化结构的涡扇发动机数模能够快速帮从业者理清核心部件的装配逻辑，不需要面对真机成百上千个零件的复杂层级，就能直观理解大涵道比涡扇的核心做功路径。实际应用中，这类简化模型常被用于航空类院校的结构认知实训、科普展项的结构拆解演示，也能作为航空爱好者做动力系统布局参考的基础载体，不需要承载严苛的气动仿真参数，重点是把核心传力、做功的结构关系表达清楚。从功能特性上看，这个数模还原了涡扇发动机最核心的三个组成部分：前端大直径进气风扇、带涡轮叶片排的核心转轴、以及包裹整个流道的外部壳体，没有还原燃烧室、高压压气机等深层复杂结构，刚好匹配入门认知阶段的需求，不会因为结构过于繁杂干扰对核心原理的理解。设计思路上，建模时优先保证了外部气动外形的顺滑度，壳体的曲面过渡完全遵循真机的外轮廓收敛规律，从进气道唇口到尾喷口的直径变化符合大涵道比涡扇的流道设计逻辑，风扇叶片的翼型截面做了简化处理，没有复刻真机叶片的复杂扭角，但叶片的排布数量、叶尖与壳体的间隙值都参考了同级别民用航发的常规安装边界，转轴部分做了等直径简化，只保留了涡轮叶片排的安装定位结构，方便使用者快速拆解查看风扇与涡轮的同轴传动关系。安装边界层面，模型的整体外轮廓尺寸参考了窄体客机常用的小涵道比涡扇的大致比例，壳体的最大直径位置、进气道唇口的圆弧半径都符合真机的尺寸比例关系，风扇组件与壳体的同轴度在建模时做了严格约束，不会出现转动干涉的问题，外部壳体预留了和机翼挂架对接的平面基准，方便使用者后续根据需求扩展挂架连接结构，不需要重新调整壳体的主体曲面。对于三维建模从业者来说，这类模型的建模逻辑很适合练习复杂曲面的顺滑过渡、圆周阵列零件的装配约束，也能帮助刚接触航空结构的设计人员快速建立涡扇发动机的整体结构概念，避免一开始就陷入复杂零件细节而忽略整体的布局逻辑。在做航空类展项的互动拆解内容时，这种简化程度的模型刚好适配实时渲染的性能要求，不会因为零件数量过多导致交互卡顿，同时又能准确传递涡扇发动机的核心结构组成，满足科普展示、基础教学的实际使用需求。
